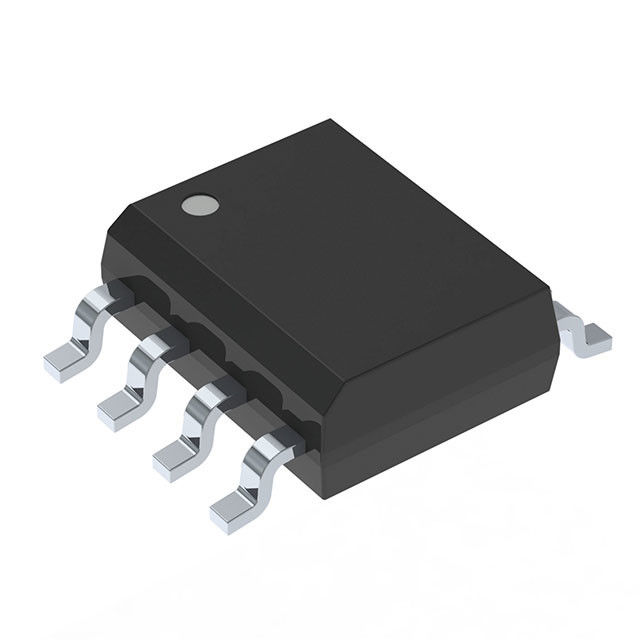

HALBBRÜCKENTREIBER ic elektronische Komponenten, integrierte Komponenten IR2109S
electronics ic chip
,integrated circuit ic
HALBBRÜCKEN-TREIBER
IR2109(4) (S)
Merkmale
• Floating-Kanal für Bootstrap-Betrieb ausgelegt. Voll funktionsfähig bis +600 V. Tolerant gegenüber negativen dV/dt-Transientenspannungen
• Gate-Antriebsversorgungsbereich von 10 bis 20 V
• Unterspannungssperre für beide Kanäle
• 3,3-V-, 5-V- und 15-V-Eingangslogik kompatibel
• Logik zur Verhinderung von Querleitungen
• Angepasste Ausbreitungsverzögerung für beide Kanäle
• High-Side-Ausgang in Phase mit IN-Eingang
• Logik- und Leistungsmasse +/- 5 V Offset.
• Interne Totzeit von 540 ns und programmierbar bis zu 5 us
mit einem externen RDT-Widerstand (IR21094)
• Geringerer di/dt-Gate-Treiber für bessere Störfestigkeit
• Der Shutdown-Eingang schaltet beide Kanäle aus.
Beschreibung
Bei den IR2109(4)(S) handelt es sich um Hochspannungs-Hochgeschwindigkeits-MOSFET- und IGBT-Treiber mit abhängigen High- und Low-Side-referenzierten Ausgangskanälen.Proprietäre HVIC- und Latch-immune CMOS-Technologien ermöglichen eine robuste monolithische Konstruktion.Der Logikeingang ist mit dem Standard-CMOS- oder LSTTL-Ausgang bis hinunter zur 3,3-V-Logik kompatibel.Die Ausgangstreiber verfügen über eine Pufferstufe mit hohem Impulsstrom, die für minimale Treiber-IR21094 IR2109-Pakete IR2109(4) (S) ausgelegt ist. Datenblatt Nr. PD60163-P VOFFSET 600 V max.IO+/- 120 mA / 250 mA VOUT 10 - 20 V ein/aus (typ.) 750 und 200 ns Totzeit 540 ns (programmierbar bis zu 5 uS für IR21094) Produktübersicht www.irf.com 1 VCC VB VS HO COM LO IN SD SD IN bis zu 600 V ZUM LADEN VCC IN bis zu 600 V ZUM LADEN VCC VB VS HO LO COM IN DT VSS SD VCC SD VSS RDT 8 Leitung PDIP 14 Leitung PDIP 8 Leitung SOIC 14 Leitung SOIC Querleitung.Der schwebende Kanal kann zur Ansteuerung eines N-Kanal-Leistungs-MOSFET oder IGBT in der High-Side-Konfiguration verwendet werden, der mit bis zu 600 Volt betrieben wird.
Lead-Definitionen
| Symbol | Beschreibung |
| IN | Logikeingang für High- und Low-Side-Gate-Treiberausgänge (HO und LO), in Phase mit HO (bezogen auf COM für IR2109 und VSS für IR21094) |
| SD | Logikeingang zum Herunterfahren (bezogen auf COM für IR2109 und VSS für IR21094) |
| DT | Programmierbare Totzeitvoreilung, bezogen auf VSS.(nur IR21094) |
| VSS | Logikmasse (nur 21094) |
| VB | High-Side-Floating-Versorgung |
| HO | High-Side-Gate-Antriebsausgang |
| VS | Schwimmende Versorgungsrückführung auf der Hochdruckseite |
| VCC | Low-Side- und Logik-Festversorgung |
| LO | Low-Side-Gate-Antriebsausgang |
| COM | Low-Side-Return |
