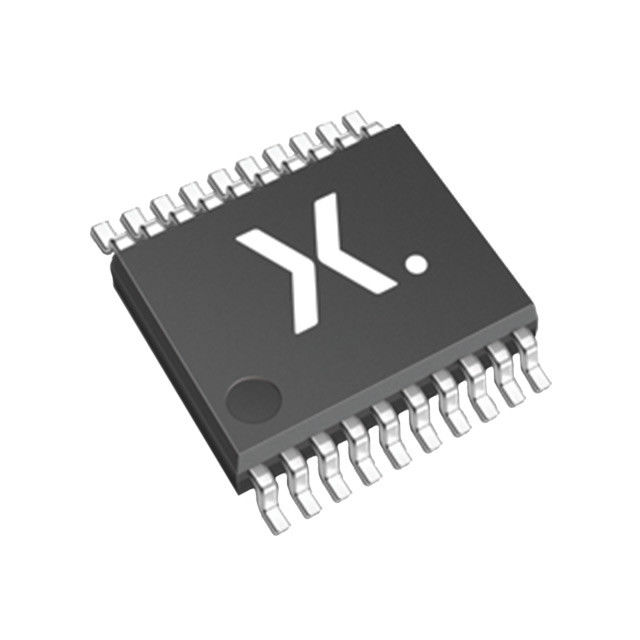

Oktalpuffer/Leitungstreiber Zustand 74HC541PW, 118 Integrated Circuit Chips 3
electronics ic chip
,integrated circuit ic
EIGENSCHAFTEN
• Nicht-Umwandlung von Ertrag
• Ertragfähigkeit: Bustreiber
• Kategorie ICC: MSI
ALLGEMEINE BESCHREIBUNG
Die 74HC/HCT541 sind Hochgeschwindigkeitssi-tor CMOS-Geräte und sind der Stift, der mit geringer Energie Schottky TTL (LSTTL) kompatibel ist. Sie werden gemäß JEDEC Standardnr. 7A spezifiziert.
Die 74HC/HCT541 sind Oktal, Puffer/Leitungstreiber mit 3 Zustandsertrag nicht-umwandelnd. Die 3 Zustandsertrag werden durch den Ertrag ermöglichen Input OE1 und OE2 gesteuert. EIN HOCH auf OEn veranlaßt die Ertrag, ein hochohmiges Ausschalt anzunehmen.
Das „541" ist, identisch bis das „540" aber hat die nicht-Umwandlung von Ertrag.
PIN-BESCHREIBUNG
| PIN NEIN. | SYMBOL | NAME UND FUNKTION |
|
1, 19 2, 3, 4, 5, 6, 7, 8, 9 10 18, 17, 16, 15, 14, 13, 12, 11 20 |
OE1, OE2 0 bis7 Boden YO zu Y7 VCC |
Ertrag ermöglichen Input (aktivem TIEF) Dateneingaben Boden (0 V) Busertrag positive Versorgungsspannung |
