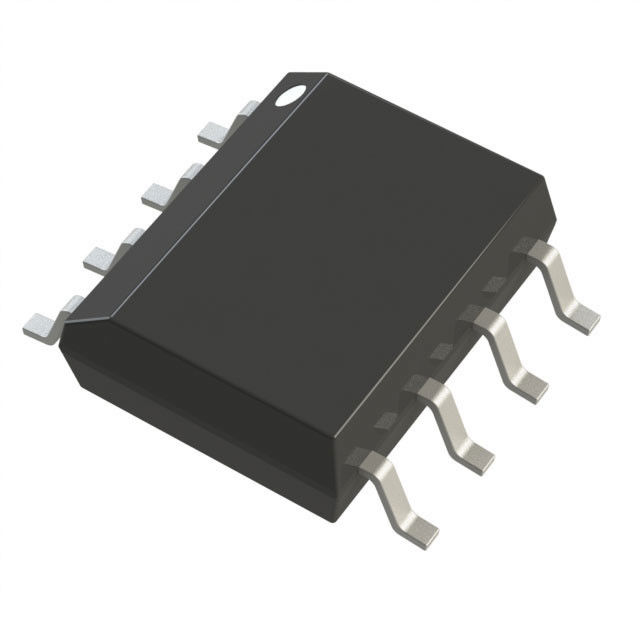

Dualer 160-MHz-Chip-Rail-to-Rail-Verstärker mit integrierter Schaltung AD8042ARZ
electronics ic chip
,integrated circuit components
MERKMALE
Single AD8041 und Quad AD8044 sind ebenfalls erhältlich
Vollständig spezifiziert für +3-V-, +5-V- und ±5-V-Versorgungen
Der Ausgang schwankt innerhalb von 30 mV von jeder Schiene
Der Eingangsspannungsbereich reicht bis 200 mV unter der Erde
Keine Phasenumkehr bei Eingängen mit einer Versorgungsspannung von 0,5 V
Geringe Leistung von 5,2 mA pro Verstärker
Hohe Geschwindigkeit und schnelles Einschwingen bei 5 V
160 MHz, −3 dB Bandbreite (G = +1)
Anstiegsgeschwindigkeit von 200 V/μs
39 ns Einschwingzeit auf 0,1 %
Gute Videospezifikationen (RL = 150 Ω, G = +2)
Verstärkungsflachheit von 0,1 dB bis 14 MHz
0,02 % Differenzverstärkungsfehler
0,04° Differenzphasenfehler
Geringe Verzerrung: −64 dBc schlechteste Harmonische bei 10 MHz
Treibt 50 mA 0,5 V von den Versorgungsschienen
ANWENDUNGEN SCHALTPLAN
Video-Umschalter
Verteilverstärker
Analog-zu-Digital-Treiber
Professionelle Kameras
CCD-Bildgebungssysteme
Ultraschallgeräte (Mehrkanal)
ALLGEMEINE BESCHREIBUNG
Der AD8042 ist ein Hochgeschwindigkeitsverstärker mit Spannungsrückkopplung und geringem Stromverbrauch
Entwickelt für den Betrieb mit +3 V-, +5 V- oder ±5 V-Versorgungen.Es stimmt
Einzelversorgungsfähigkeit mit einem erweiterten Eingangsspannungsbereich
200 mV unter der negativen Schiene und innerhalb von 1 V von der positiven Schiene.
Der Ausgangsspannungshub reicht bis auf 30 mV von jeder Schiene,
Bereitstellung des maximalen Ausgangsdynamikbereichs.Darüber hinaus ist es
verfügt über eine Verstärkungsflachheit von 0,1 dB bis 14 MHz und bietet gleichzeitig Differenzial
Verstärkung und Phasenfehler von 0,04 % und 0,06° bei einer einzelnen 5-V-Versorgung.
Diese Kombination von Funktionen macht den AD8042 nützlich für
professionelle Videoelektronik, wie Kameras, Videomischer,
oder andere tragbare Hochgeschwindigkeitsgeräte.Die geringe Verzerrung und
Das schnelle Einschwingen des AD8042 macht ihn ideal für die Pufferung einzelner
Stromversorgung, Hochgeschwindigkeits-Analog-Digital-Wandler (ADCs).
Der AD8042 bietet einen niedrigen Versorgungsstrom von 12 mA
maximal und kann mit einer einzigen 3,3-V-Stromversorgung betrieben werden.Diese
Die Funktionen sind ideal für tragbare und batteriebetriebene Geräte geeignet
Anwendungen, bei denen Größe und Leistung entscheidend sind.
Die große Bandbreite von 160 MHz zusammen mit 200 V/μs Anstiegsgeschwindigkeit
Die Rate an einer einzelnen 5-V-Versorgung macht den AD8042 in vielen Fällen nützlich
Allzweck-Hochgeschwindigkeitsanwendungen mit Einzelversorgung
von +3,3 V bis +12 V und Dual-Stromversorgungen von bis zu ±6 V
erforderlich.Der AD8042 ist als 8-Leiter-PDIP und 8-Leiter erhältlich
SOIC_N-Pakete.
