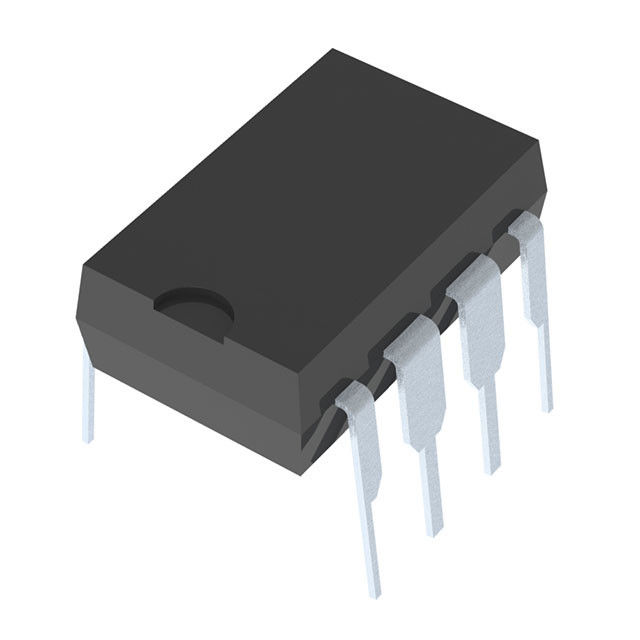

Kostengünstiger Instrumentenverstärker AD622ANZ mit integriertem Schaltkreischip
integrated circuit ic
,integrated circuit components
Kostengünstiger Instrumentenverstärker AD622
MERKMALE
- Einfach zu verwenden
- Kostengünstige Lösung
- Höhere Leistung als das Design mit zwei oder drei Operationsverstärkern
- Einheitsverstärkung ohne externen Widerstand
- Optionale Verstärkungen mit einem externen Widerstand (Verstärkungsbereich: 2 bis 1000)
- Großer Stromversorgungsbereich: ±2,6 V bis ±15 V
- Erhältlich in 8-poligen PDIP- und 8-poligen SOIC_N-Gehäusen
- Geringer Stromverbrauch, maximaler Versorgungsstrom 1,5 mA
- DC-Leistung
- 0,15 % Verstärkungsgenauigkeit: G = 1
- 125 μV maximale Eingangs-Offsetspannung
- 1,0 μV/°C maximale Eingangs-Offsetdrift
- 5 nA maximaler Eingangsruhestrom
- Minimales Gleichtaktunterdrückungsverhältnis von 66 dB: G = 1
- Lärm
- 12 nV/√Hz bei 1 kHz Eingangsspannungsrauschen
- 0,60 μV pp Rauschen: 0,1 Hz bis 10 Hz, G = 10
- AC-Eigenschaften
- 800 kHz Bandbreite: G = 10
- 10 μs Einschwingzeit auf 0,1 % bei G = 1 bis 100
- 1,2 V/μs Anstiegsgeschwindigkeit
ANWENDUNGEN
- Wandlerschnittstelle
- Kostengünstiger Thermoelementverstärker
- Industrielle Prozesskontrollen
- Differenzverstärker
- Kostengünstige Datenerfassung
ALLGEMEINE BESCHREIBUNG
Der AD622 ist ein kostengünstiger, mäßig genauer Instrumentenverstärker, der nur einen externen Widerstand benötigt, um eine Verstärkung zwischen 2 und 1000 einzustellen. Für eine Verstärkung von 1 ist kein externer Widerstand erforderlich.Der AD622 ist ein vollständiges Differenz- oder Subtrahierer-Verstärkersystem, das durch die Integration präziser, lasergetrimmter Widerstände außerdem eine hervorragende Linearität und Gleichtaktunterdrückung bietet.
Der AD622 ersetzt kostengünstige, diskrete Instrumentenverstärkerdesigns mit zwei oder drei Operationsverstärkern und bietet eine gute Gleichtaktunterdrückung, hervorragende Linearität, Temperaturstabilität, Zuverlässigkeit und Platinenflächenverbrauch.Aufgrund der geringen Kosten des AD622 entfällt die Notwendigkeit, diskrete Instrumentenverstärker zu entwickeln, um strenge Kostenziele zu erfüllen.Es stellt zwar eine kostengünstigere Lösung dar, bietet aber auch Leistungs- und Platzverbesserungen.
ABSOLUT BESTE BEWERTUNGEN
| Parameterbewertung |
|
Versorgungsspannung ±18 V Interne Verlustleistung 650 mW Eingangsspannung (Gleichtakt) ±VS Differenzeingangsspannung ±25 V Kurzschlussdauer am Ausgang unbegrenzt Lagertemperaturbereich –65 °C bis +125 °C Betriebstemperaturbereich –40 °C bis +85 °C Leitungstemperatur (Löten, 10 Sek.) 300 °C |
Belastungen, die über den unter „Absolute Höchstwerte“ aufgeführten Werten liegen, können zu dauerhaften Schäden am Gerät führen.Dies ist nur eine Stressbewertung;Der funktionale Betrieb des Geräts unter diesen oder anderen Bedingungen, die über die im Abschnitt „Betrieb“ dieser Spezifikation angegebenen hinausgehen, ist nicht impliziert.Wenn das Gerät über einen längeren Zeitraum absoluten Maximalnennbedingungen ausgesetzt wird, kann dies die Zuverlässigkeit des Geräts beeinträchtigen.
PIN-KONFIGURATION
Abbildung 1. 8-Leiter-PDIP und 8-Leiter-SOIC_N (Suffixe N und R)
