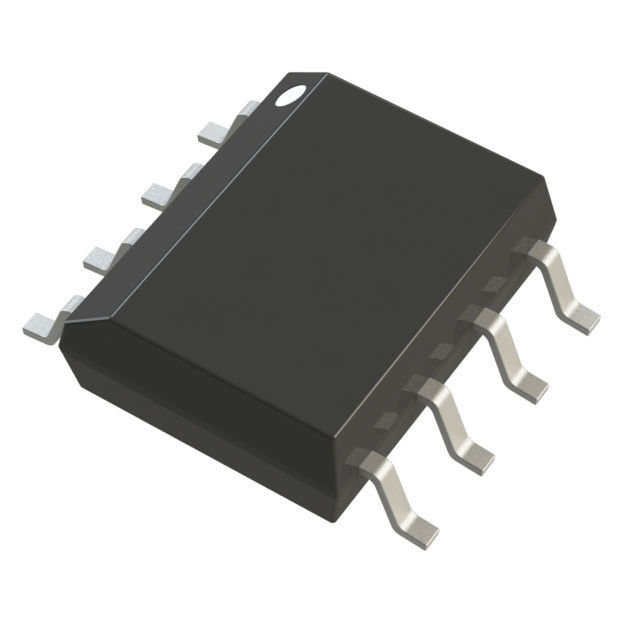

AD822ARZ Integrierter Schaltkreis-Chip-Einzelversorgungs-Rail-to-Rail-Operationsverstärker mit FET-Eingang und geringem Stromverbrauch
electronics ic chip
,integrated circuit components
Einzelversorgung, Rail-to-Rail-Operationsverstärker AD822 mit FET-Eingang und geringem Stromverbrauch
MERKMALE
- Echter Single-Supply-Betrieb
- Der Ausgang schwiCM GROUP von Schiene zu Schiene
- Der Eingangsspannungsbereich reicht bis unter die Erde
- Einzelversorgungsfähigkeit von 3 V bis 36 V
- Duale Versorgungsfähigkeit von ±1,5 V bis ±18 V
- Hochlastantrieb
- Kapazitiver Lastantrieb von 350 pF, G = +1
- Minimaler Ausgangsstrom von 15 mA
- Hervorragende Wechselstromleistung bei geringem Stromverbrauch
- 800 μA maximaler Ruhestrom pro Verstärker
- Unity-Gain-Bandbreite: 1,8 MHz
- Anstiegsgeschwindigkeit von 3,0 V/μs
- Gute DC-Leistung
- 800 μV maximale Eingangs-Offsetspannung
- 2 μV/°C typische Offset-Spannungsdrift
- 25 pA maximaler Eingangsruhestrom
- Wenig Lärm
- 13 nV/√Hz bei 10 kHz
- Keine Phasenumkehr
ANWENDUNGEN
- Batteriebetriebene Präzisionsinstrumentierung
- Fotodioden-Vorverstärker
- Aktive Filter
- 12-Bit- bis 14-Bit-Datenerfassungssysteme
- Medizinische Instrumente
- Referenzen und Regler mit geringem Stromverbrauch
SCHALTPLAN
Abbildung 1. 8-adriges PDIP (Suffix N);8-Kanal-MSOP (RM-Suffix);und 8-Leiter-SOIC (Suffix R)
ALLGEMEINE BESCHREIBUNG
Der AD822 ist ein FET-Eingangs-Operationsverstärker mit doppelter Präzision und geringem Stromverbrauch, der mit einer Einzelversorgung von 3,0 V bis 36 V oder mit Doppelversorgungen von ±1,5 V bis ±18 V betrieben werden kann. Er verfügt über echte Einzelversorgungsfähigkeit mit einem Eingangsspannungsbereich Er erstreckt sich bis unter die negative Schiene und ermöglicht dem AD822 die Aufnahme von Eingangssignalen unter der Erde im Einzelversorgungsmodus.Der Ausgangsspannungshub reicht bis auf 10 mV von jeder Schiene und bietet so den maximalen Ausgangsdynamikbereich.
Abbildung 2. Eingangsspannungsrauschen vs. Frequenz
Eine Offsetspannung von maximal 800 μV, eine Offsetspannungsdrift von 2 μV/°C, Eingangsruheströme unter 25 pA und ein geringes Eingangsspannungsrauschen sorgen für Gleichstrompräzision mit Quellenimpedanzen bis zu einem Gigaohm.Die Einheitsverstärkungsbandbreite von 1,8 MHz, der THD von –93 dB bei 10 kHz und die Anstiegsgeschwindigkeit von 3 V/μs werden mit einem niedrigen Versorgungsstrom von 800 μA pro Verstärker bereitgestellt.
ALLGEMEINE BESCHREIBUNG
Der AD822 treibt als Follower eine direkte kapazitive Last von bis zu 350 pF an und liefert einen minimalen Ausgangsstrom von 15 mA.Dadurch kann der Verstärker ein breites Spektrum an Lastbedingungen bewältigen.Seine Kombination aus Wechsel- und Gleichstromleistung sowie die hervorragende Lastantriebsfähigkeit ergeben einen außergewöhnlich vielseitigen Verstärker für den Benutzer mit nur einer Stromversorgung.
Der AD822 ist in zwei Leistungsstufen erhältlich.Die Klassen A und B sind für den industriellen Temperaturbereich von –40 °C bis +85 °C ausgelegt.
Der AD822 wird in drei Varianten von 8-Pin-Gehäusen angeboten: PDIP, MSOP und SOIC.
Abbildung 3. Gain-of-2-Verstärker;VS = 5, 0, VIN = 2,5 V Sinus zentriert bei 1,25 V, RL = 100 Ω
ABSOLUT BESTE BEWERTUNGEN
Parameterbewertung |
Versorgungsspannung ±18 V Interne Verlustleistung1 PDIP (N) Derating-Kurven beachten SOIC (R) Derating-Kurven beachten Eingangsspannung (+VS+ 0,2 V) bis −(20 V + VS) Kurzschlussdauer am Ausgang unbegrenzt Differenzeingangsspannung ±30 V Lagertemperaturbereich (N) –65 °C bis +125 °C Lagertemperaturbereich (R, RM) –65 °C bis +150 °C Betriebstemperaturbereich AD822 A-Klasse und B-Klasse –40 °C bis +85 °C Bleitemperaturbereich (Löten, 60 Sek.) 260°C |
1 8-adriges PDIP-Paket: θJA= 90°C/W.
8-poliges SOIC-Gehäuse: θJA= 160°C/W.
8-poliges MSOP-Gehäuse: θJA= 190°C/W.
Belastungen, die über den unter „Absolute Höchstwerte“ aufgeführten Werten liegen, können zu dauerhaften Schäden am Gerät führen.Dies ist nur eine Stressbewertung;Der funktionale Betrieb des Geräts unter diesen oder anderen Bedingungen, die über die im Abschnitt „Betrieb“ dieser Spezifikation angegebenen hinausgehen, ist nicht impliziert.Wenn das Gerät über einen längeren Zeitraum absoluten Maximalnennbedingungen ausgesetzt wird, kann dies die Zuverlässigkeit des Geräts beeinträchtigen.
