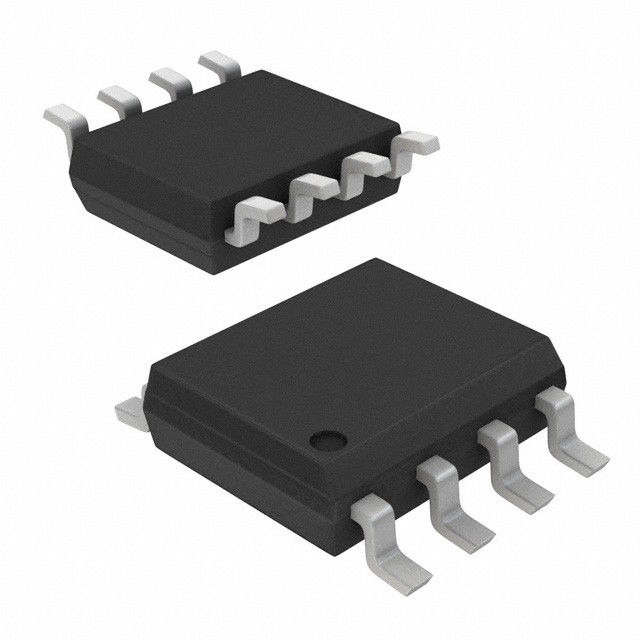

FAN7530MX integrierter Schaltkreis-Chip-PFC-Controller für den kritischen Leitungsmodus
integrated circuit ic
,integrated circuit components
FAN7530
PFC-Controller für den kritischen Leitungsmodus
Merkmale„
- Geringe Gesamtharmonische Verzerrung (THD) „
- Präzise einstellbarer Ausgangs-Überspannungsschutz „
- Open-Feedback-Schutz und Sperrfunktion „
- Nullstromdetektor „
- 150 µs interner Start-up-Timer „
- MOSFET-Überstromschutz „
- Unterspannungssperre mit 3,5-V-Hysterese „
- Niedriger Anlauf- (40 µA) und Betriebsstrom (1,5 mA) „
- Totem-Pole-Ausgang mit High-State-Klemme „
- +500/-800 mA Spitzenstrom des Gate-Treibers „
- 8-Pin-DIP oder 8-Pin-SOP
Anwendungen„
- Adapter „
- Ballast „
- LCD-Fernseher, Röhrenfernseher „
- SMPS
Verwandte Anwendungshinweise„
- AN-6027 – Entwurf einer Leistungsfaktorkorrekturschaltung mit FAN7530
Beschreibung
Der FAN7530 ist ein aktiver Leistungsfaktorkorrektur-Controller (PFC) für Boost-PFC-Anwendungen, der im Critical Conduction Mode (CRM) arbeitet.Es nutzt den Spannungsmodus-PWM, der ein internes Rampensignal mit dem Fehlerverstärkerausgang vergleicht, um ein MOSFET-Abschaltsignal zu erzeugen.Da der CRM-PFC-Regler im Spannungsmodus keine Informationen zur gleichgerichteten AC-Netzspannung benötigt, wird der Leistungsverlust des Eingangsspannungserfassungsnetzwerks eingespart, der für den CRM-PFC-Regler im Strommodus erforderlich ist.
Der FAN7530 bietet viele Schutzfunktionen, wie z. B. Überspannungsschutz, Open-Feedback-Schutz, Überstromschutz und Unterspannungssperrschutz.Der FAN7530 kann deaktiviert werden, wenn die Spannung am INV-Pin unter 0,45 V liegt und der Betriebsstrom auf 65 µA sinkt.Durch die Verwendung einer neuen Methode zur variablen Einschaltzeitsteuerung ist der THD niedriger als bei herkömmlichen CRM-Boost-PFC-ICs.
absolut beste Bewertungen
Bei den „absoluten Maximalwerten“ handelt es sich um Werte, oberhalb derer die Sicherheit des Geräts nicht gewährleistet werden kann.Bei diesen Grenzwerten sollte das Gerät nicht betrieben werden.Die in den Tabellen zu den elektrischen Eigenschaften definierten Parameterwerte werden bei den absoluten Maximalwerten nicht garantiert.TA=25°C, sofern nicht anders angegeben.
| Symbol | Parameter | Wert | Einheit |
| VCC | Versorgungsspannung | VZ | V |
| ICHOH, ICHOL | Spitzenausgangsstrom des Antriebs | +500/-800 | mA |
| ICHKlemme | Treiberausgangsklemmdioden VÖ>VCCoder VÖ<-0,3 V | ±10 | mA |
| ICHdet | Detektorklemmdioden | ±10 | mA |
| VIN | Fehlerverstärker, MOT, CS-Eingangsspannungen | -0,3 bis 6 | V |
| TJ | Betriebsübergangstemperatur | 150 | °C |
| TA | Betriebstemperaturbereich | -40 bis 125 | °C |
| TSTG | Lagertemperaturbereich | -65 bis 150 | °C |
| VESD_HBM | ESD-Fähigkeit, Modell des menschlichen Körpers | 2,0 | kV |
| VESD_MM | ESD-Fähigkeit, Maschinenmodell | 300 | V |
| VESD_CDM | ESD-Fähigkeit, geladenes Gerätemodell | 500 | V |
Typische Anwendungsdiagramme
Abbildung 1. Typische Boost-PFC-Anwendung
Internes Blockdiagramm
Abbildung 2. Funktionsblockdiagramm von FAN7530
Pin-Belegungen
Abbildung 3. Pin-Konfiguration (Draufsicht)
