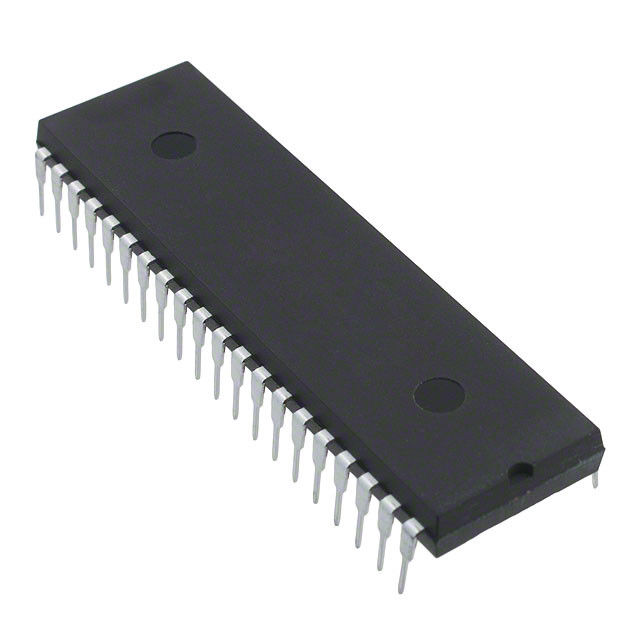

Chip ISO-CMOS 8 x 16 der integrierten Schaltung MT8816AE1 Leiterplatte-Energie-Leiterplatte der Entsprechungs-Schalter-Reihe erste
electronics ic chip
,integrated circuit components
ISO-CMOS 8 x 16 Entsprechungs-Schalter-Reihe
Eigenschaften
• Internes Steuerklinken und Adressenkodierung
• Kurze Einrichtung und Haltezeiten
• Breite Funktionierenspannung: 4,5 V bis 13,2 V
• Fähigkeit des Analogsignals 12Vpp
• Ω RON 65 Maximum @ VDD = 12 V, 25°C
• Ω ∆RON ≤10 @ VDD = 12 V, 25°C
• Voller CMOS-Schalter für niedrige Verzerrung
• Minimaler Wassertank und Übersprechen
• Unterschiedliche analoge und digitale Bezugsversorgungen
• Technologie der Leistungsaufnahme der geringen Energie ISO-CMOS
Beschreibung
Das Zarlink MT8816 wird in Zarlinks ISOCMOS-Technologie fabriziert, die Ableitung der geringen Energie und hohe Zuverlässigkeit bereitstellt. Das Gerät enthält eine Reihe 8 x 16 Schienenkreuzungsschalter zusammen mit 7 bis 128 Linie Decoder und Verriegelungsschaltungen. Irgendein der 128 Schalter kann adressiert werden, indem man die passenden sieben Adressbits vorwählt. Der vorgewählte Schalter kann AN/AUS gedreht werden, indem man ein logisches oder null an der Dateneingabe anwendet. Seitenflossenstation ist der Grundhinweis des digitalen Input. Die Strecke des Analogsignals ist von VDD zu V. Chip Select (CS) erlaubt, dass die Schienenkreuzungsreihe für Matrixerweiterung kaskadiert wird.
Absolutes maximales Ratings*-
| Parameter | Symbol | Min. | Maximum. | Einheiten | |
| 1 | Versorgungs-Spannung |
VDD Seitenflossenstation |
0,3 -0,3 |
16,0 VDD +0,3 |
V V |
|
2 |
Analoge Eingangsspannung | VINA | -0,3 | VDD+0.3 | V |
| 3 | Digital-Eingangsspannung | VIN | VSS-0.3 | VDD+0.3 | V |
| 4 | Gegenwärtig auf irgendeinem Input/Output Pin | Ich | ±15 | MA | |
| 5 | Lagertemperatur | TS | -65 | +150 | °C |
| 6 | Paket-Verlustleistung PLASTIKbad | PD | 0,6 | W |
Abbildung 1 - Funktionssantendiagramm
