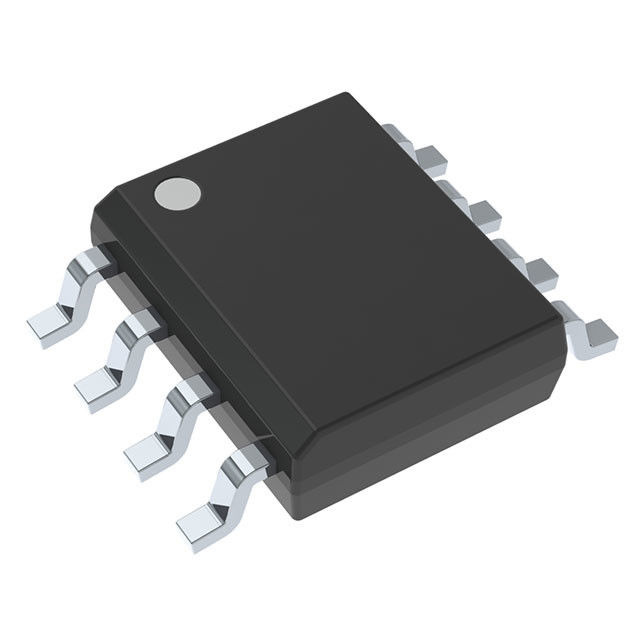

Lineare und digitale integrierte Schaltkreise LM3578AM. Integrierter Schaltkreis-Chip-Schaltregler
electronics ic chip
,integrated circuit components
LM2578A/LM3578A
Schaltregler
Allgemeine Beschreibung
Der LM2578A ist ein Schaltregler, der problemlos für DC-DC-Spannungsumwandlungsschaltungen wie Buck-, Boost- und Umkehrkonfigurationen eingerichtet werden kann.Der LM2578A verfügt über eine einzigartige Komparator-Eingangsstufe, die nicht nur über separate Pins für den invertierenden und nicht-invertierenden Eingang verfügt, sondern auch eine interne 1,0-V-Referenz für jeden Eingang bereitstellt, wodurch das Schaltungsdesign und das Platinenlayout vereinfacht werden.Der Ausgang kann bis zu 750 mA schalten und verfügt über Ausgangspins für Kollektor und Emitter, um die Designflexibilität zu fördern.Ein externer Strombegrenzungsanschluss kann je nach Anwendung entweder auf die Masse oder den Vin-Anschluss bezogen werden.Darüber hinaus verfügt der LM2578A über einen On-Board-Oszillator, der die Schaltfrequenz mit einem einzigen externen Kondensator von <1 Hz bis 100 kHz (typisch) einstellt.
Der LM2578A ist eine verbesserte Version des LM2578 und bietet höhere maximale Nennwerte für die Gesamtversorgungsspannung und die Emitter- und Kollektorspannungen der Ausgangstransistoren.
Merkmale
- Invertierende und nicht invertierende Feedback-Eingänge
- 1,0-V-Referenz an den Eingängen
- Betrieb mit Versorgungsspannungen von 2 V bis 40 V
- Ausgangsstrom bis zu 750 mA, Sättigung weniger als 0,9 V
- Strombegrenzung und thermische Abschaltung n Einschaltdauer bis zu 90 %
Anwendungen
- Schaltregler in Buck-, Boost-, Inverter- und Single-Ended-Transformatorkonfigurationen
- Motorgeschwindigkeitsregelung
- Lampenblinker
absolut beste Bewertungen(Anmerkung 1)
Wenn für Militär/Luft- und Raumfahrt spezifizierte Geräte erforderlich sind, wenden Sie sich bitte bezüglich Verfügbarkeit und Spezifikationen an das National Semiconductor Sales Office/Distributor.
Gesamtversorgungsspannung 50 V
Kollektorausgang zur Erde –0,3 V bis +50 V
Emitterausgang zur Erde (Hinweis 2) –1 V bis +50 V
Verlustleistung (Hinweis 3) Intern begrenzt
Ausgangsstrom 750 mA
Lagertemperatur –65 °C bis +150 °C
Leitungstemperatur (Löten, 10 Sekunden) 260˚C
Maximale Sperrschichttemperatur 150˚C
ESD-Toleranz (Hinweis 4) 2 kV
Betriebsbewertungen
Umgebungstemperaturbereich
LM2578A −40˚C ≤ TA≤+85˚C
LM3578A 0˚C ≤ TA≤+70˚C
Sperrschichttemperaturbereich
LM2578A −40˚C ≤ TJ≤+125˚C
LM3578A 0˚C ≤ TJ≤+125˚C
Anschlussdiagramm und Bestellinformationen
Funktionsdiagramm
