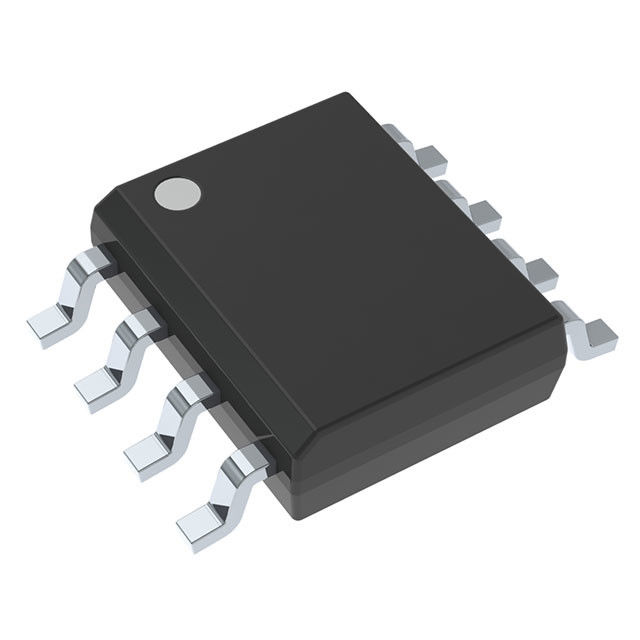

TLC272CDR-Chip mit integrierter Schaltung, Lincmos-Präzisions-Dual-Operationsverstärker-IC-Chip
electronics ic chip
,integrated circuit ic
TLC272CDR-Chip mit integrierter Schaltung, Lincmos-Präzisions-Dual-Operationsverstärker-IC-Chip
► Getrimmte Offsetspannung:
TLC277 ...500 µV Max bei 25 °C, VDD = 5 V
►Offset-Spannungsdrift am Eingang ...
Typischerweise 0,1 µV/Monat, einschließlich der ersten 30 Tage
►Großer Bereich an Versorgungsspannungen über den angegebenen Temperaturbereich:
0°C bis 70°C ...3 V bis 16 V
–40°C bis 85°C ...4 V bis 16 V
–55°C bis 125°C ...4 V bis 16 V
►Einzelversorgungsbetrieb
►Gleichtakt-Eingangsspannungsbereich reicht bis unter die negative Schiene (C-Suffix-, I-Suffix-Typen)
► Geringes Rauschen ... Typischerweise 25 nV/√Hz bei f = 1 kHz
►Ausgangsspannungsbereich umfasst negative Schiene
► Hohe Eingangsimpedanz...1012 Ω typ
►ESD-Schutzschaltung
►Option für kleine Verpackungen, auch als Band und Rolle erhältlich
►Integrierte Latch-Up-Immunität
Beschreibung
Die präzisen Dual-Operationsverstärker TLC272 und TLC277 kombinieren eine große Auswahl an Eingangs-Offset-Spannungsstufen mit geringer Offset-Spannungsdrift, hoher Eingangsimpedanz, geringem Rauschen und Geschwindigkeiten, die denen von Allzweck-BiFET-Geräten nahe kommen.
Diese Geräte nutzen die Silicongate-LinCMOS-Technologie von Texas Instruments, die eine Offset-Spannungsstabilität bietet, die weit über die Stabilität herkömmlicher Metall-Gate-Prozesse hinausgeht.
Die extrem hohe Eingangsimpedanz, die niedrigen Vorspannungsströme und die hohen Anstiegsgeschwindigkeiten machen diese kostengünstigen Geräte ideal für Anwendungen, die bisher BiFET- und NFET-Produkten vorbehalten waren.Es stehen vier Offset-Spannungsklassen zur Verfügung (C-Suffix- und I-Suffix-Typen), die vom kostengünstigen TLC272 (10 mV) bis zum hochpräzisen TLC277 (500 µV) reichen.Diese Vorteile in Kombination mit einer guten Gleichtaktunterdrückung und Unterdrückung der Versorgungsspannung machen diese Geräte zu einer guten Wahl für neue Designs auf dem neuesten Stand der Technik sowie für die Aufrüstung bestehender Designs.
Ersatzschaltbild (jeder Verstärker)
