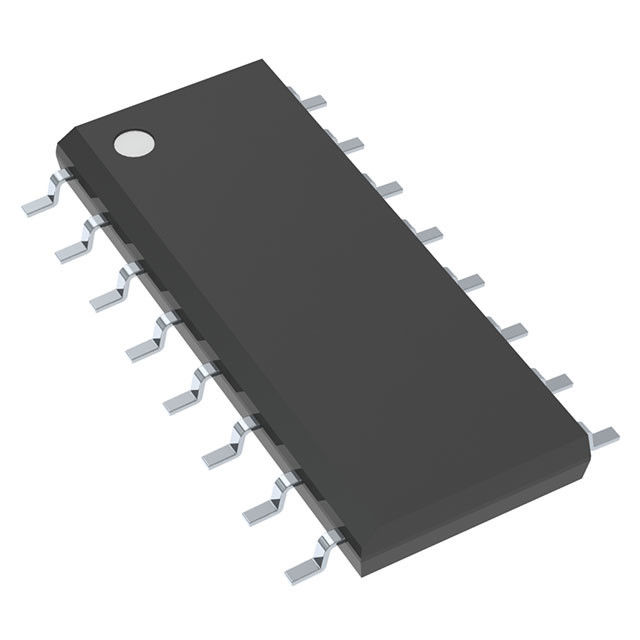

CD4052BM96 CMOS-Analog-Multiplexer/Demultiplexer mit LED-Treiberplatine zur Logikpegelumwandlung
electronics ic chip
,integrated circuit ic
CD4052BM96 CMOS-Analog-Multiplexer/Demultiplexer mit LED-Treiberplatine zur Logikpegelumwandlung
Merkmale
• Große Auswahl an digitalen und analogen Signalpegeln
- Digital ..............................3V bis 20V
- Analog...............................≤20VP-P
• Niedriger EIN-Widerstand, 125 Ω (typisch) über 15 VP-P-Signaleingangsbereich für VDD-VEE = 18 V
• Hoher AUS-Widerstand, Kanalverlust von ±100 pA (typisch) bei VDD-VEE = 18 V
• Logikpegelumwandlung für digitale Adressierungssignale von 3 V bis 20 V (VDD-VSS = 3 V bis 20 V), um analoge Signale auf 20 VP-P (VDD-VEE = 20 V) umzuschalten.
• Angepasste Schaltereigenschaften, rON = 5 Ω (Typ) für VDD-VEE = 15 V
• Sehr niedrige Ruheverlustleistung unter allen DigitalControl-Eingangs- und Versorgungsbedingungen, 0,2 µW (typisch) bei VDD-VSS = VDD-VEE = 10 V
• Binäre Adressdekodierung auf dem Chip
• Parametrische Nennwerte für 5 V, 10 V und 15 V
• 100 % auf Ruhestrom bei 20 V getestet
• Maximaler Eingangsstrom von 1 µA bei 18 V über den gesamten Gehäusetemperaturbereich, 100 nA bei 18 V und 25 °C
• Break-Before-Make-Switching eliminiert Kanalüberlappungen
CMOS-Analog-Multiplexer/Demultiplexer mit Logikpegelumwandlung
Die analogen Multiplexer CD4051B, CD4052B und CD4053B sind digital gesteuerte Analogschalter mit niedriger EIN-Impedanz und sehr niedrigem AUS-Leckstrom.Die Steuerung von analogen Signalen bis zu 20VP-P kann durch digitale Signalamplituden von 4,5V bis 20V erreicht werden (wenn VDD-VSS = 3V, kann ein VDD-VEE von bis zu 13V gesteuert werden; für VDD-VEE-Pegelunterschiede über 13V, ein VDD-VSS von mindestens 4,5 V ist erforderlich).Wenn beispielsweise VDD = +4,5 V, VSS = 0 V und VEE = -13,5 V, können analoge Signale von -13,5 V bis +4,5 V über digitale Eingänge von 0 V bis 5 V gesteuert werden.Diese Multiplexerschaltungen verbrauchen über die gesamten VDD-VSS- und VDD-VEE-Versorgungsspannungsbereiche eine extrem geringe Ruheleistung, unabhängig vom logischen Zustand der Steuersignale.Wenn an der Sperreingangsklemme eine logische „1“ anliegt, sind alle Kanäle ausgeschaltet.
