AQW254 Integrierter Schaltkreis-Chip PhotoMOS RELAYS Halbleiterrelais
electronics ic chip
,integrated circuit components
HE-Typ (High-Function Economy).
[2-Kanal-Typ (Form A)]
PhotoMOS-RELAIS
MERKMALE

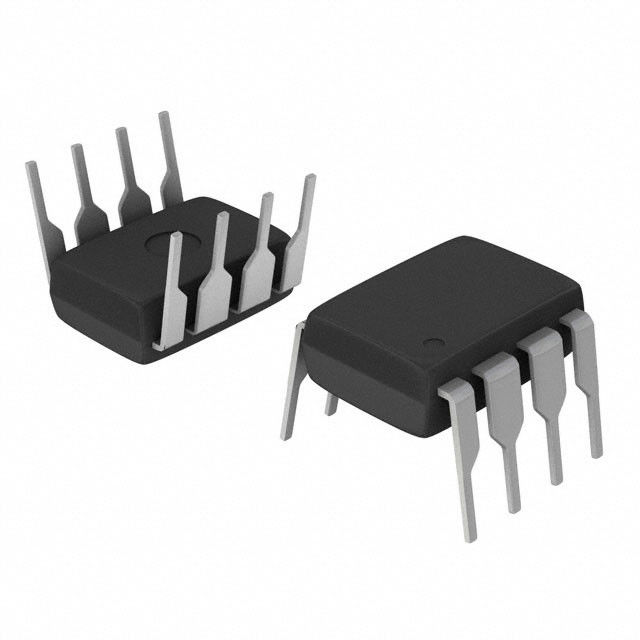

1. Kompakte 8-Pin-DIP-Größe
Das Gerät ist im kompakten (B) 6,4×(L) 9,78×(H) 3,9 mm (B) 0,252×(L) 0,385×(H) 0,154 Zoll großen 8-Pin-DIP-Format (Durchgangsloch-Terminaltyp) erhältlich ).
2. Anwendbar für 2 Form-A-Anwendungen sowie zwei unabhängige 1-Form-A-Anwendungen
3. Steuert analoge Signale mit niedrigem Pegel
PhotoMOS-Relais verfügen über eine extrem niedrige Ruhestrom-Offsetspannung, um die Steuerung von Analogsignalen mit niedrigem Pegel ohne Verzerrung zu ermöglichen.
4. Hohe Empfindlichkeit, niedriger EIN-Widerstand
Kann einen Laststrom von maximal 0,16 A (AQW254) mit einem Eingangsstrom von 5 mA steuern.Niedriger EIN-Widerstand von 16 Ω (AQW254).Stabiler Betrieb, da keine metallischen Kontaktteile vorhanden sind.
5. Niedriger Leckstrom im ausgeschalteten Zustand
Das SSR hat einen Leckstrom im ausgeschalteten Zustand von mehreren Milliampere, während das PhotoMOS-Relais selbst bei der Nennlastspannung von 400 V (AQW254) nur 100 pA hat.
6. Geringe thermische elektromotorische Kraft (ca. 1 µV)
TYPISCHE ANWENDUNGEN
• Hochgeschwindigkeits-Inspektionsmaschinen
• Datenkommunikationsgeräte
• Telefonausrüstung
Absolute Höchstwerte (Umgebungstemperatur: 25 °C / 77 °F)
| Artikel | Symbol | AQW254(A) | Bemerkungen | |
|---|---|---|---|---|
| Eingang | LED-Durchlassstrom | ICHF | 50mA | |
| LED-Sperrspannung | VR | 3 V | ||
| Spitzendurchlassstrom | LFP | 1 A | f = 100 Hz, Tastverhältnis = 0,1 % | |
| Energieverschwendung | PIn | 75 mW | ||
| Ausgang | Lastspannung (Spitzenwechselstrom) | VL | 400 V | |
| Dauerlaststrom | ICHL | 0,12 A (0,16 A) | A-Anschluss: Spitzen-Wechselstrom, Gleichstrom ( ): bei Verwendung von nur 1 Kanal | |
| Spitzenlaststrom | ICHGipfel | 0,36 A | Eine Verbindung: 100 ms (1 Schuss), VL= Gleichstrom | |
| Energieverschwendung | Paus | 800 mW | ||
| Gesamtverlustleistung | PT | 850 mW | ||
| I/O-Isolationsspannung | Viso | 1.500 V Wechselstrom | Zwischen Eingang und Ausgang/zwischen Kontaktsätzen | |
| Temperaturgrenzen | Betriebs | Topr |
–40°C bis +85°C –40 °F bis +185 °F |
Bei niedrigen Temperaturen nicht kondensierend |
| Lagerung | Tstg |
–40°C bis +100°C –40 °F bis +212 °F |
||
