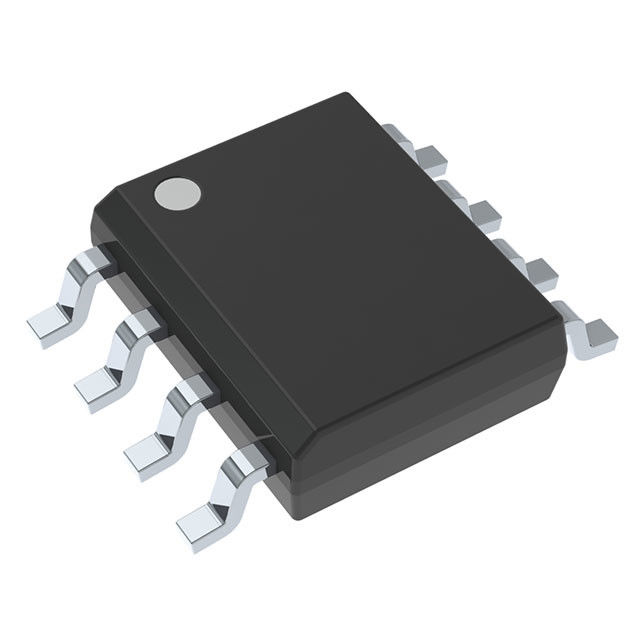

LM78L15ACM Integrierter Schaltkreis-Chip, 3-polige positive Regler, integrierte IC-Chips
electronics ic chip
,integrated circuit components
LM78LXX-Serie
Positive Regler mit 3 Anschlüssen
Allgemeine Beschreibung
Die LM78LXX-Serie von Positivreglern mit drei Anschlüssen ist mit mehreren festen Ausgangsspannungen erhältlich, wodurch sie für eine Vielzahl von Anwendungen geeignet sind.Bei Verwendung als Ersatz für eine Kombination aus Zenerdiode und Widerstand führt der LM78LXX normalerweise zu einer effektiven Verbesserung der Ausgangsimpedanz um zwei Größenordnungen und zu einem geringeren Ruhestrom.Diese Regulierungsbehörden können eine lokale On-Card-Regulierung bereitstellen und so die Verteilungsprobleme beseitigen, die mit der Single-Point-Regulierung verbunden sind.Die verfügbaren Spannungen ermöglichen den Einsatz des LM78LXX in Logiksystemen, Instrumenten, HiFi und anderen elektronischen Festkörpergeräten.
Der LM78LXX ist im Kunststoff-TO-92-Gehäuse (Z), im Kunststoff-SO-8-Gehäuse (M) und in einem Chip-großen Gehäuse (8-Bump-Mikro-SMD) unter Verwendung der Mikro-SMD-Gehäusetechnologie von National erhältlich.Bei ausreichender Wärmeableitung kann der Regler einen Ausgangsstrom von 100 mA liefern.Eine Strombegrenzung ist enthalten, um den Spitzenausgangsstrom auf einen sicheren Wert zu begrenzen.Für die Ausgangstransistoren ist ein sicherer Bereichsschutz vorgesehen, um die interne Verlustleistung zu begrenzen.Wenn die interne Verlustleistung für den bereitgestellten Kühlkörper zu hoch wird, übernimmt der thermische Abschaltkreis die Funktion und verhindert eine Überhitzung des ICs.
Merkmale
• LM78L05 im Mikro-SMD-Gehäuse
• Ausgangsspannungstoleranzen von ±5 % über den Temperaturbereich
• Ausgangsstrom von 100 mA
• Interner thermischer Überlastschutz
• Schutz des sicheren Bereichs des Ausgangstransistors
• Interne Kurzschlussstrombegrenzung
• Erhältlich in Kunststoff-TO-92- und Kunststoff-SO-8-Low-Profile-Gehäusen
• Keine externen Komponenten
• Ausgangsspannungen von 5,0 V, 6,2 V, 8,2 V, 9,0 V, 12 V, 15 V
Verbindungsdiagramme
absolut beste Bewertungen(Anmerkung 1)
Wenn für Militär/Luft- und Raumfahrt spezifizierte Geräte erforderlich sind, wenden Sie sich bitte bezüglich Verfügbarkeit und Spezifikationen an das National Semiconductor Sales Office/Distributor.
Verlustleistung (Anmerkung 5) Intern begrenzt
Eingangsspannung 35V
Lagertemperatur –65 °C bis +150 °C
Betriebsübergangstemperatur
SO-8 0˚C bis 125˚C
Mikro-SMD –40˚C bis 85˚C
Informationen zum Löten
Infrarot oder Konvektion (20 Sek.) 235˚C
Wellenlöten (10 Sek.) 260˚C (Vorlaufzeit)
ESD-Anfälligkeit (Hinweis 2) 1 kV
Hinweis 1: Absolute Höchstwerte geben Grenzwerte an, bei deren Überschreitung Schäden am Gerät auftreten können.Die elektrischen Spezifikationen gelten nicht, wenn das Gerät außerhalb der angegebenen Betriebsbedingungen betrieben wird.
Hinweis 5: Typische Wärmewiderstandswerte für die Gehäuse sind:
Z-Paket: θJC= 60 ˚C/W, = θJA= 230 °C/W
M-Paket: θJA= 180 °C/W
Mikro-SMD-Gehäuse: θJA= 230,9˚C/W
