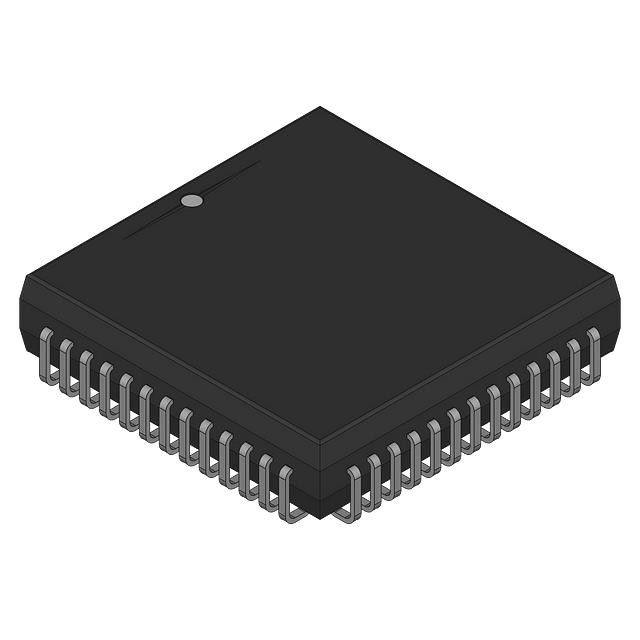

HOTLink-Sender/Empfänger-Chip mit integrierter Schaltung, Elektronik-IC-Chips CY7B923-JC

HOTLink-Sender/Empfänger-Chip mit integrierter Schaltung, Elektronik-IC-Chips CY7B923-JC

Merkmale

• Fibre-Channel-kompatibel

• IBM ESCON-kompatibel

• DVB-ASI-konform

• ATM-konform

• 8B/10B-kodiert oder 10-Bit unkodiert

• Standard-HOTLink: 160–330 Mbit/s

• Hochgeschwindigkeits-HOTLink: 160–400 Mbit/s für Hochgeschwindigkeitsanwendungen

• Low-Speed-HOTLink: 150–160 Mbit/s für kostengünstige Glasfaseranwendungen

• TTL-synchroner E/A

• Keine externen PLL-Komponenten (Phase Locked Loop).

• Drei serielle PECL 100K-Ausgänge

• Zwei serielle PECL 100K-Eingänge

• Geringe Leistung: 350 mW (Tx), 650 mW (Rx)

• Kompatibel mit Glasfasermodulen, Koaxialkabeln und Twisted-Pair-Medien

• Integrierter Selbsttest (BIST)

• Einzelne +5-V-Versorgung

• 28-poliges SOIC/PLCC/LCC

• Pb-freie Pakete verfügbar

• 0,8µ BiCMOS

Funktionsbeschreibung

Funktionsbeschreibung Der HOTLink-Sender CY7B923 und der HOTLink-Empfänger CY7B933 sind Punkt-zu-Punkt-Kommunikationsbausteine, die Daten über serielle Hochgeschwindigkeitsverbindungen (Glasfaser, Koax und Twisted Pair) übertragen.Die standardmäßigen HOTLink-Datenraten liegen zwischen 160 und 330 Mbit/s.Für Hochgeschwindigkeitsanwendungen (160–400 Mbit/s) ist auch HOTLink mit höherer Geschwindigkeit verfügbar, für kostengünstige Anwendungen auch HOTLink-155 (Betrieb mit 150–160 Mbit/s).Abbildung 1 zeigt typische Verbindungen zu Hostsystemen oder Controllern.Acht Bits an Nutzdaten bzw. Protokollinformationen werden in den HOTLink-Sender geladen und kodiert.Serielle Daten werden mit der Bitrate (die dem Zehnfachen der Byterate entspricht) aus den drei seriellen Differential-Positiv-ECL-Ports (PECL) verschoben.Der HOTLink-Empfänger akzeptiert den seriellen Bitstrom an seinen differenziellen Leitungsempfängereingängen und stellt mithilfe eines vollständig integrierten PLL-Taktsynchronisierers die für die Datenrekonstruktion erforderlichen Zeitinformationen wieder her.Der Bitstrom wird deserialisiert, dekodiert und auf Übertragungsfehler überprüft.Wiederhergestellte Bytes werden dem empfangenden Host parallel zusammen mit einem Byteratentakt präsentiert.Der 8B/10B-Encoder/Decoder kann in Systemen deaktiviert werden, die die übertragenen Daten bereits kodieren oder verschlüsseln.I/O-Signale stehen zur Verfügung, um eine nahtlose Schnittstelle sowohl mit asynchronen FIFOs (z. B. CY7C42X) als auch getakteten FIFOs (z. B. CY7C44X) zu erstellen.Ein BIST-Mustergenerator und -Prüfer ermöglicht das Testen des Senders, Empfängers und der Verbindungsstrecke im Rahmen einer Systemdiagnoseprüfung.HOTLink-Geräte eignen sich ideal für eine Vielzahl von Anwendungen, bei denen eine parallele Schnittstelle durch eine serielle Hochgeschwindigkeits-Punkt-zu-Punkt-Verbindung ersetzt werden kann.Zu den Anwendungen gehören die Verbindung von Workstations, Servern, Massenspeichern und Videoübertragungsgeräten.

Maximale Bewertungen

Lagertemperatur................................. −65 °C bis +150 °C

Umgebungstemperatur bei eingeschalteter Stromversorgung............. −55 °C bis +125 °C

Versorgungsspannung gegen Erdpotential................ −0,5 V bis +7,0 V

DC-Eingangsspannung ................................................ . −0,5 V bis +7,0 V

Ausgangsstrom in TTL-Ausgänge (LOW)....................30 mA

Ausgangsstrom in PECL-Ausgänge (HIGH).................−50 mA

Statische Entladungsspannung ................................... >4001V

(gemäß MIL-STD-883, Methode 3015)

Latch-Up-Strom................................................ ....... >200 mA
