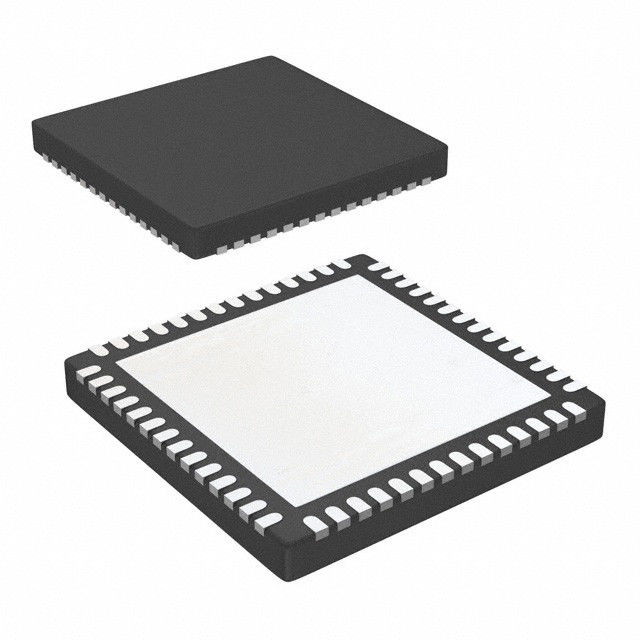

100 MHz bis 2400 MHz I/Q-Modulator mit integriertem Fractional-N PLL und VCO ADRF6755ACPZ
ic programmer circuit
,programmable audio chip
MERKMALE
I/Q-Modulator mit integriertem Fractional-N PLL und VCO
Verstärkungsregelbereich: 47 dB in 1-dB-Schritten
Ausgangsfrequenzbereich: 100 MHz bis 2400 MHz
Ausgang 1 dB Komprimierung: 8 dBm bei LO = 1800 MHz
Ausgang IP3: 20,5 dBm bei LO = 1800 MHz
Grundrauschen: −161 dBm/Hz bei LO = 1800 MHz
Basisbandmodulationsbandbreite: 600 MHz (3 dB)
Ausgangsfrequenzauflösung: 1 Hz
SPI und ich2C-kompatible serielle Schnittstellen
Stromversorgung: 5 V/380 mA
ALLGEMEINE BESCHREIBUNG
Der ADRF6755 ist ein hochintegrierter Quadraturmodulator,
Frequenzsynthesizer und programmierbarer Dämpfer.Das Gerät
deckt einen Betriebsfrequenzbereich von 100 MHz bis 2400 MHz ab
für den Einsatz in der Satelliten-, Mobilfunk- und Breitbandkommunikation.
Der ADRF6755-Modulator verfügt über einen hochmoduligen Fractional-N-Modulator
Frequenzsynthesizer mit integriertem VCO, der weniger als liefert
1-Hz-Frequenzauflösung und ein digital gesteuerter 47-dB-Ausgang
Dämpfungsglied mit 1-dB-Schritten.
Die Steuerung aller On-Chip-Register erfolgt über einen vom Benutzer ausgewählten SPI
Schnittstelle oder ich2C-Schnittstelle.Das Gerät wird mit einer einzigen Stromversorgung betrieben
Versorgungsspannung von 4,75 V bis 5,25 V.
