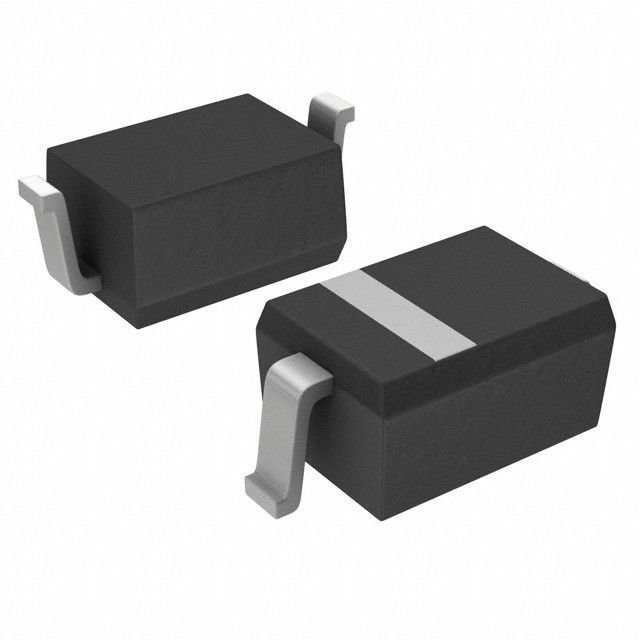

Oberflächen-Berg der MM3Z12VT1G-Gleichrichter-Signal-Schottky-Diode Zener-Spannungs-Regler-SOD−323
diode rectifier circuit
,bridge rectifier circuit
REIHE MM3Z2V4T1
Zener-Spannungs-Regler
200 Oberflächenberg mW SOD−323
Diese Reihe Zenerdioden wird in einem Bergpaket der Oberfläche SOD−323 verpackt, das eine Verlustleistung von 200 mW hat. Sie sind entworfen, um Spannungsregulierungsschutz zu bieten und sind in den Situationen besonders attraktiv, in denen Raum an einer Prämie ist. Sie sind für Anwendungen wie Mobiltelefone, Handportables und PC-Bretter mit hoher Dichte gut angepasst.
Spezifikations-Eigenschaften:
• Standard-Zener-Zusammenbruch-Spannungsbereich − 2,4 V bis 75 V
• Stabile Staatsmacht-Anschlusswerte von 200 mW
• Kleine Körper-Entwurfs-Maße: 0,067 ″ x 0,049 ″ (1,7 Millimeter x 1,25 Millimeter)
• Niedrige Körper-Höhe: 0,035 ″ (0,9 Millimeter)
• Paket-Gewicht: 4,507 mg/unit
• Esd-Bewertung von Klasse 3 (>16 KV) pro menschlicher Körper-Modell
• Pb−Free-Paket ist verfügbar
Mechanische Eigenschaften:
FALL: Leer-freier, Übertragung-geformter Plastik
ENDE: Alle Außenoberflächen sind korrosionsbeständig
MAXIMALE GEHÄUSETEMPERATUR ZU LÖTENDEN ZWECKEN: 260°C für 10 Sekunden
FÜHRUNGEN: Überzogen mit nur Pb−Sn oder Sn (Pb−Free)
POLARITÄT: Kathode zeigte durch Polaritätsband an
ENTFLAMMBARKEITS-BEWERTUNG: UL 94 V−0
MONTAGEPOSITION: Irgendwelche
MAXIMALLEISTUNGEN
| Bewertung | Symbol | Maximal | Einheit |
|---|---|---|---|
|
Gesamtbrett der gerät-Ableitungs-FR−5, (Anmerkung 1) @ TA = 25°C Setzen Sie über 25°C herab |
PD |
200 1,5 |
mW mW/°C |
| Thermischer Widerstand von der Kreuzung zu umgebendem | RθJA | 635 | °C/W |
| Kreuzung und Lagertemperaturbereich | TJ, Tstg | −65 bis +150 | °C |
1. Minimale Auflage FR−4
