Schalttransistor PMBT3906 PNP
Allgemeine Beschreibung

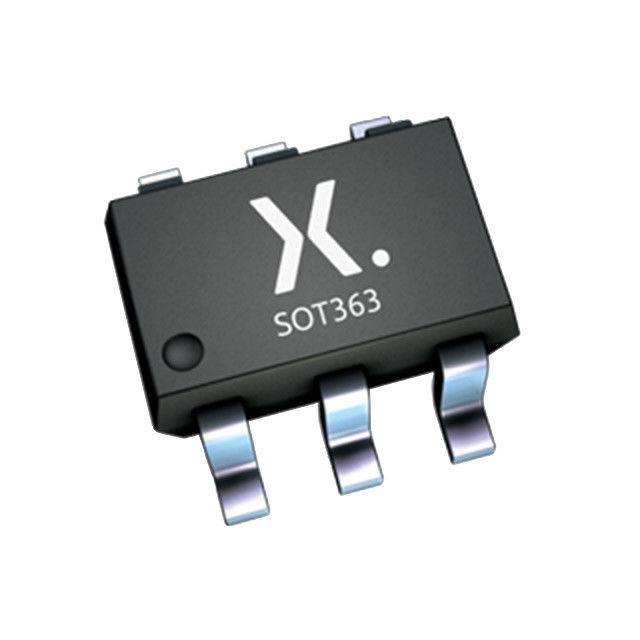

PNP-Schalttransistor in einem kleinen Oberfläche-angebrachten Plastikpaket des Gerätes SOT23 (TO-236AB) (SMD).
NPN-Ergänzung: PMBT3904.
Eigenschaften und Nutzen
Kollektor-Emitter-Spannung VCEO- = −40-V
Kollektorstromfähigkeit IC = −200 MA
Anwendungen
Allgemeine Verstärkung und Schaltung
Schnellnachweisdaten
Symbol | Parameter | Bedingungen | Minute | Art | Maximal | Einheit |
VCEO | Kollektor-Emitter-Spannung | offene Basis | - | - | −40 | V |
IC | Kollektorstrom | - | - | −200 | V |
Grenzwerte
In Übereinstimmung mit dem absoluten Maximalleistungs-System (Iec 60134).
Symbol | Parameter | Bedingungen | Minute | Maximal | Einheit |
VCBO | Kollektor-Basis-Spannung | offener Emitter | - | −40 | V |
VCEO | Kollektor-Emitter-Spannung | offene Basis | - | −40 | V |
VEBO | Emitterbasisspannung | Open-Collector | - | −6 | V |
IC | Kollektorstrom | - | -200 | MA | |
ICM | Höchstkollektorstrom | - | -200 | MA | |
IBM | niedriger Höchststrom | - | -100 | MA | |
Ptot | Gesamtleistungsableitung | Tamb-≤ 25 °C [1] | - | 250 | mW |
Tj | Grenzschichttemperatur | - | 150 | °C | |
Tamb | umgebende Temperatur | -65 | +150 | °C | |
Tstg | Lagertemperatur | -65 | +150 | °C |
[1] Gerät angebracht an einer Leiterplatte FR4 (PWB).
Paketentwurf SOT23 (TO-236AB)
