Epitaxial- planarer Transistor des Silikon-PNP, Audioenergie 2SB1560 mosfet
Spezifikationen
Open emitter:
-160 V
Open base:
-150 V
Open collector:
-5 V
TC=25℃:
100 W
Höhepunkt:
npn smd transistor
,silicon power transistors
Einleitung
Epitaxial- planarer Transistor des Silikon-PNP, Audioenergie 2SB1560 mosfet
BESCHREIBUNG

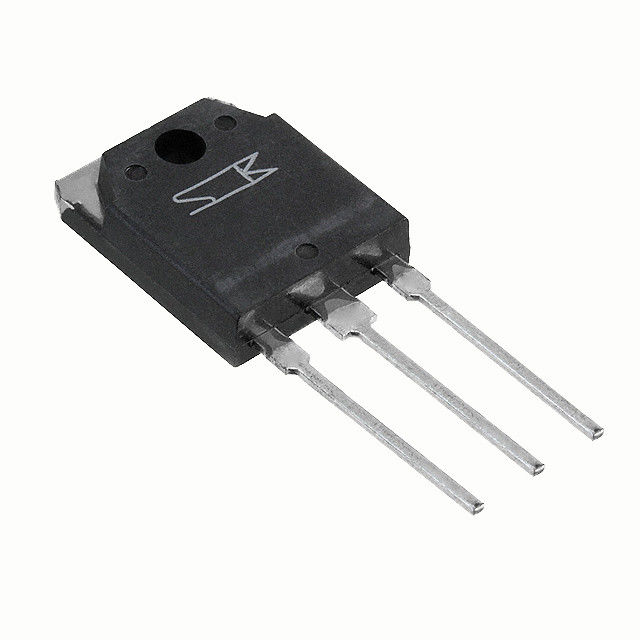

·Mit TO-3PN Paket
·Ergänzung, zum von 2SD2390 zu schreiben
ANWENDUNGEN
·Audio, Regler und universeller Zweck
FESTSTECKEN
PIN | BESCHREIBUNG |
1 | Basis |
2 | Kollektor; angeschlossen an Befestigungsplatte |
3 | Emitter |
Absolute Maximalleistungen (Ta=℃)
SYMBOL | PARAMETER | BEDINGUNGEN | WERT | EINHEIT |
VCBO | Kollektor-Basis-Spannung | Offener Emitter | -160 | V |
VCEO | Kollektor-Emitter-Spannung | Offene Basis | -150 | V |
VEBO | Emitter-Basisspannung | Open-Collector | -5 | V |
IC | Kollektorstrom | -10 | ||
IB | Niedriger Strom | 1 | ||
PC | Kollektorverlustleistung | TC=25℃ | 100 | W |
Tj | Grenzschichttemperatur | 150 | ℃ |
