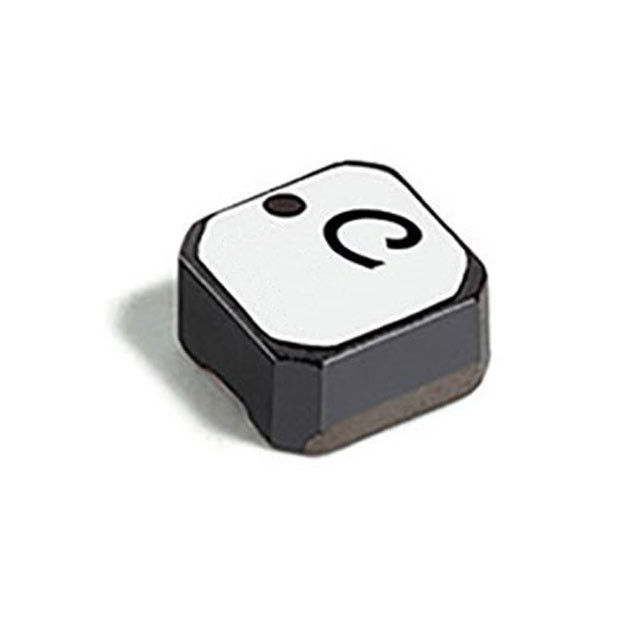

Abgeschirmte Energie-Induktoren – LPS3015
• niedriger DCR; ausgezeichnete gegenwärtige Behandlung
• Miniatur-× 3,0 3,0 Millimeter-Abdruck; weniger als 1,5 Millimeter hoch
Mittellage-Ferrit
Kern- und Wicklungsverlust sehen www.coilcraft.com/coreloss
Konforme Silber-Palladium-Platinglasfritte Beendigungen RoHS. Andere Beendigungen verfügbar zu den zusätzlichen Kosten.
Gewicht 40 – mg 45
Umgebende Temperatur – 40°C zu +85°C mit Irms gegenwärtig, +85°C zu +125°C mit herabgesetztem Strom
Lagertemperatur-Komponente: – 40°C zu +125°C. Verpacken: – 40°C zu +80°C
Widerstand zu lötenden maximalen drei 40 zweiten Rückfluten der Hitze an +260°C, Teile abgekühlt zur Raumtemperatur zwischen Zyklen
Feuchtigkeits-Empfindlichkeits-Niveau (MSL) 1 (unbegrenztes Bodenleben an <30>
Ausfälle in Zeit) (des SITZES/die mittlere Zeit BetweenFailures (MTBF) 38 pro Milliarde Stunden/26.315.789 Stunden, berechnet pro Telcordia SR-332
Verpacken von 1000/7 ″ Spule; 3500/13 ″ Spule; Plastikband: 12 Millimeter breit, 0,26 Millimeter stark, 8 des Taschenmillimeter Abstandes, 1,65 Millimeter Taschentiefe
Empfohlenes Auswahl- und Platzdüse Od: 3 Millimeter; Identifikation: ≤ 1,5 Millimeter
PWB, das nur reines Wasser oder Alkohol wäscht, empfahl sich
| Teil number1 |
Inductance2 ±20% (µH) |
DCR max3 (Ohm) |
SRF type4 (MHZ) |
10% Tropfen |
20% Tropfen |
30% Tropfen |
20°C Aufstieg |
40°C Aufstieg |
| LPS3015-102ML_ | 1,0 |
0,075
|
190 | 1,8 | 2,0 | 2,1 | 1,4 | 2,0 |
| LPS3015-152ML_ |
1,5
|
0,100
|
140 | 1,8 | 2,1 | 2,2 | 1,3 | 1,7 |
| LPS3015-182ML_ |
1,8
|
0,100 | 135 | 1,5 | 1,7 | 2,1 | 1,1 | 1,4 |
| LPS3015-222ML_ |
2,2
|
0,110 | 110 | 2,0 | 2,0 | 2,1 | 1,1 | 1,4 |
| LPS3015-332ML_ |
3,3
|
0,130 | 90 | 1,4 | 1,5 | 1,5 | 1,0 | 1,4 |
1. Spezifizieren Sie bitte Beendigung und Verpackencodes: LPS3015-333MLC
Beendigung: Konforme Silber-palladiumplatinumglasfritte L= RoHS. Sonderauftrag: T- = RoHS-Zinn-silvercopper (95.5/4/0.5) oder S = nicht--RoHS Zinnführung (63/37).
Verpacken:
″ C= 7 Maschine-bereite Spule. EIA-481 prägte Plastikband (1000 Teile pro volle Spule).
B= kleiner als voll Spule. Im Band aber nicht bearbeiten Sie bereites maschinell. Zu einen Führer und einen Anhänger fügte zu haben (Gebühr $25), GebrauchsKennbuchstabe C stattdessen hinzu.
″ D= 13 Maschine-bereite Spule. EIA-481 prägte Plastikband. Nur Aussenstelle für den Werksverkauf, nicht auf Lager (3500 pro volle Spule).
2. Induktanz prüfte bei 100 kHz, 0,1 Vrms unter Verwendung eines Agilent/HP 4192A. Induktanz bei 1 MHZ ist die selbe für Teile mit SRF ≥10 MHZ.
3. DCR maß auf einem Mikroohmmeter.
4. SRF maß, Agilent/HP 8753ES oder Äquivalent zu verwenden.
5. DC-Strom, der den spezifizierten Induktanztropfen von seinem Wert ohne Strom verursacht.
6. Gegenwärtig, das den spezifizierten Temperaturanstieg von umgebendem 25°C verursacht.
7. Elektrische Spezifikationen an 25°C. beziehen sich auf Doc. 362" die lötenden Oberflächenberg-Komponenten“ vorher lötend.
