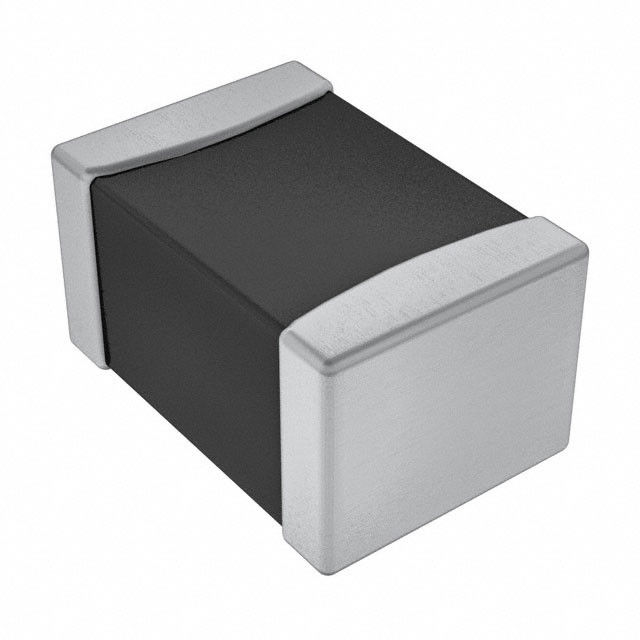

Ferrit-Perle BLM21AG601SN1D SMD an Bord der Art (DC) EMI Suppression Filters-Fernsehkamera
ferrite bead model
,multilayer ceramic chip capacitors
BLM21AG601SN1D
Bordart (DC) EMI Suppression Filters
Eigenschaften
(BLM_A-Reihe) enthält die Reihe der Chipferritperle BLM Ferritperlen in Form eines Chips. Diese Ferritperle erzeugt ein hochohmiges, welches an der Hochfrequenz hauptsächlich aus einem Widerstandelement besteht. Die BLM-Reihe ist in den Stromkreisen ohne stabile Grundlinien effektiv, weil die BLM-Reihe keine Verbindung benötigt zu reiben. Die Nickelsperrenstruktur der externen Elektroden liefert ausgezeichnete LötmittelHitzebeständigkeit. BLM_A-Reihe erzeugt einen Widerstand von den verhältnismäßig Langwellen. Deshalb ist BLM_A-Reihe in der Rauschunterdrückung in einem breiten Frequenzbereich effektiv (30MHz - mehrere Hundert MHZ). Das kleine von Reihen BLM03 (0.6x0.3mm) ist für Rauschunterdrückung in der kleinen Ausrüstung wie PA-Modulen für Mobiltelefone passend.
| Teilnummer | Widerstand (bei 100MHz/20°C) (Ohm) | Nennstrom (MA) | DC-Widerstand (Maximum) (Ohm) | Betriebstemperaturbereich (°C) |
| BLM21AG121SN1 | 120 ±25% | 200 | 0,15 | -55 bis +125 |
| BLM21AG151SN1 | 150 ±25% | 200 | 0,15 | -55 bis +125 |
| BLM21AG221SN1 | 220 ±25% | 200 | 0,20 | -55 bis +125 |
| BLM21AG331SN1 | 330 ±25% | 200 | 0,25 | -55 bis +125 |
| BLM21AG471SN1 | 470 ±25% | 200 | 0,25 | -55 bis +125 |
| BLM21AG601SN1 | 600 ±25% | 200 | 0,30 | -55 bis +125 |
| BLM21AG102SN1 | 1000 ±25% | 200 | 0,45 | -55 bis +125 |
