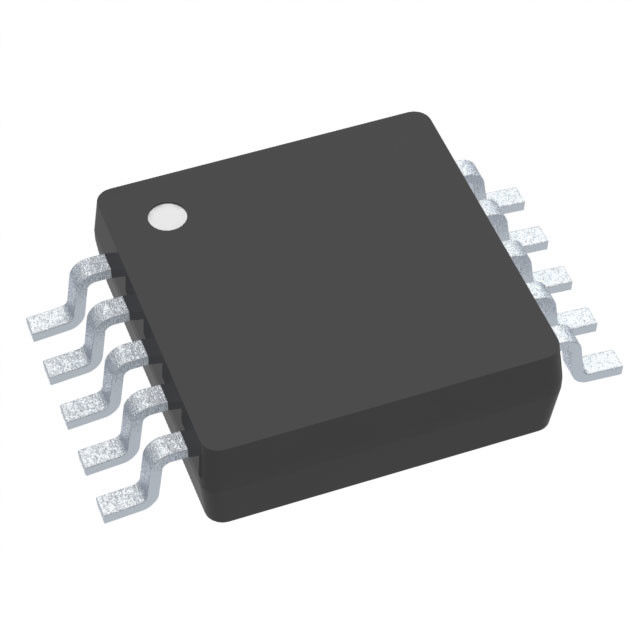

LM3481MM-Elektronik IC bricht Kanalsteuerung der hohe Leistungsfähigkeits-niedrige Seiten-N ab
electronic integrated circuit
,linear integrated circuits
LM3481MM-Elektronik IC bricht Kanalsteuerung der hohe Leistungsfähigkeits-niedrige Seiten-N ab
Allgemeine Beschreibung
Das LM3481 ist ein vielseitiger Niedrig-seitiger N-FET Hochleistungsprüfer für Spannungsregler. Es ist für Gebrauch in den Topologien passend, die einen niedrig-seitigen FET, wie Auftrieb, Rücklauf, SEPIC, etc. erfordern. Das LM3481 kann bei extrem hohen Schaltfrequenzen bearbeitet werden, um die Gesamtlösungsgröße zu verringern. Die Schaltfrequenz des LM3481 kann auf irgendeinen Wert zwischen 100 kHz und 1 MHZ durch die Anwendung eines einzelnen externen Widerstandes oder durch das Synchronisieren er zu einer externen Uhr justiert werden. Emittergekoppelte Steuerung stellt überlegene Bandbreite und Übergangsfunktion zusätzlich zur gegenwärtigen Begrenzung des Zyklus-durchzyklus zur Verfügung. Strombegrenzung kann mit einem einzelnen externen Widerstand programmiert werden.
Das LM3481 hat in den Schutzeigenschaften wie thermischer Abschaltung, Kurzschlusssicherung und Überspannungsschutz errichtet. Energieeinsparungs-Abschaltungsmodus verringert den Gesamtangebotstrom auf 5µA und erlaubt das Stromversorgungsder reihe nach ordnen. Interner Sanftanlauf begrenzt den Einschaltstrom am Start.
Schlüsselspezifikationen
■Breiter Versorgungsspannungsbereich von 2.97V zu 48V
■100 kHz bis 1 MHZ justierbares und Synchronizable-Taktfrequenz
■±1.5% (über Temperatur) interner Hinweis
■10 µA Abschaltungsstrom (über Temperatur)
Eigenschaften
■10 Paket der Führung MSOP
■Interner Gegentaktfahrer mit 1A Spitzenstromfähigkeit
■Strombegrenzung und thermische Abschaltung
■Frequenzausgleich optimierte mit einem Kondensator und einem Widerstand
■Internes softstart
■Emittergekoppelte Operation
■Justierbare Undervoltage-Aussperrung mit Hysterese
■Impuls, der an den hellen Lasten überspriCM GROUP
Anwendungen
■Stromnetze
■Notizbuch, PDA, Digitalkamera und andere tragbare Anwendungen
■Offlinestromversorgung
■Receiver
Absolute Maximalleistungen (Anmerkung 1)
Wenn Militär-/spezifizierte Luftfahrtgeräte angefordert werden, treten Sie bitte mit den nationalen Halbleiter-Verkaufs-Büro-Verteilern für Verfügbarkeit und Spezifikationen in Verbindung.
VIN-Stiftspannung -0.4V zu 50V
FB Pin Voltage -0.4V zu 6V
FA/SYNCHRONIZATION/SD Pin Voltage -0.4V zu 6V
Baut. Pin Voltage -0.4V zu 6V
UVLO Pin Voltage -0.4V zu 6V
VCC Pin Voltage -0.4V zu 6V
Dr Pin Voltage -0.4V zu 6V
ISEN Pin Voltage – 0.4V bis 600 Millivolt
Höchstfahrer Output Current 1.0A
Verlustleistung Innerlich begrenzt
Lagertemperaturbereich −65°C zu +150°C
Grenzschichttemperatur +150°C
ESD Susceptibilty
Menschlicher Körper-Modell (Anmerkung 2) 2 KV
Führungs-Temperatur
Millimeter-Paket
Dampf-Phase (sek 60.) 215°C
Infared (sek 15.) 220°C
Funktionierende Bewertungen (Anmerkung 1)
Versorgungs-Spannung 2.97V zu 48V
Grenzschichttemperatur-Strecke −40°C zu +125°C
Schaltfrequenz-Strecke 100 kHz bis 1 MHZ
Anmerkung 1: Absolute Maximalleistungen sind Grenzen über, welchem Schaden möglicherweise des Gerätes hinaus auftritt. Der Betrieb von Bewertungen zeigt Bedingungen an, für die das Gerät funktionell sein soll, aber garantiert nicht Grenzen der spezifischen Leistung. Für garantierte Spezifikationen und Testbedingungen sehen Sie die elektrischen Eigenschaften. Die garantierten Spezifikationen beantragen nur die Testbedingungen.
Anmerkung 2: Das Modell des menschlichen Körpers ist ein 100 PF Kondensator, der durch einen Widerstand 1.5kΩ in jeden Stift entladen wird
Typischer Anwendungs-Stromkreis
Schaltschema
