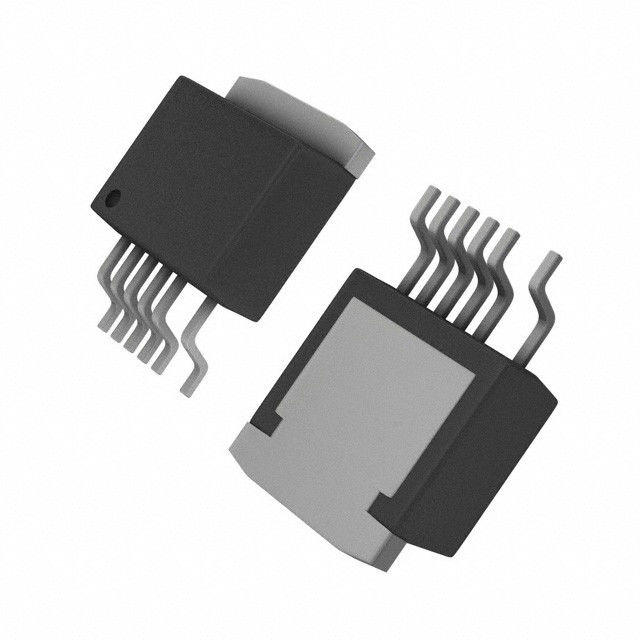

TOP246R-TL IC Chip TOPSwitch-GXfamilie EcoSmart, integrierte Offlinerangierlok
electronic integrated circuit
,linear integrated circuits
TOP242-250
TOPSwitch-GXfamilien-ausgedehnte Energie, Entwurf flexibel, EcoSmart, integrierte Offlinerangierlok
Produkt-Höhepunkte
Niedrigere System-Kosten, hohe Entwurfs-Flexibilität
• Ausgedehnter Leistungsbereich für Anwendungen der höheren Energie
• Kein Kühlkörper erforderte bis 34 W unter Verwendung p-Pakets
• Eigenschaften Kosten der externen Komponenten beseitigen oder verringern
• Völlig integrierter Sanftanlauf für Unterspannung/übertreiben
• Außen programmierbare genaue Strombegrenzung
• Breiterer Arbeitszyklus für mehr Energie, kleinerer Inputkondensator
• Unterschiedliche Linie Richtung und Strombegrenzungsstifte von Y-/R/Fpaketen
• Linie (UV) Entdeckung der Unterspannung: kein stellen Sie Störschübe ab
• Linie Abschaltung der Überspannung (OV) verlängert Linie Anstiegsgrenze
• Die Linie, die mit Zufuhr-Vorwärts ist Reduzierung des Höchstbelastungsarbeitszyklus (DCMAX) weist Linie Kräuselung zurück und begrenzt DCMAX an der hohen Linie
• Frequenz jittering verringert Entstörungskosten EMS und EMS
• Reguliert sich, um Last ohne Ersatzlast auf Null einzustellen
• 132 kHz Frequenz verringert Transformator-/Stromversorgungsgröße
• Halbe Frequenzwahl in Y-/R/Fpaketen für Videoanwendungen
• Hysteretic thermische Abschaltung für automatische Störungsbeseitigung
• Große thermische Hysterese verhindert die PC-Brettüberhitzung
EcoSmart - Energiesparend
• Extrem - niedriger Verbrauch in der Direktübertragung weg vom Modus (80 mW bei 110 VAC, 160 mW bei 230 VAC)
• Frequenz gesenkt mit Last für hohe Bereitschafts-Leistungsfähigkeit
• Erlaubt Abschaltung/Weck- über LAN-/inputhafen
Beschreibung
TOPSwitch-GX verwendet die gleiche nachgewiesene Topologie wie TOPSwitch und kosteneffektiv integriert die Hochspannungsmacht MOSFET-, PWM-Steuerung, Störungsschutz und anderen Steuerschaltkreis auf einen einzelnen CMOS-Chip. Viele neuen Funktionen werden integriert, um Systemkosten zu verringern und Entwurfsflexibilität, Leistung und Energieeffizienz zu verbessern.
Abhängig von Paketart entweder 1 oder 3 zusätzliche Stifte über den Standard-ABFLUSS-, QUELL- und STEUERanschlüssen TOPSwitch die folgenden Funktionen erlauben: Linienabfragung (OV/UV, Linie feed-forward/DCMAX Reduzierung), genaue außen gesetzte Strombegrenzung, Fern-AN/AUS--, Synchronisierung zu einer externen niedrigeren Frequenz und zur Frequenzauswahl (132 kHz/66 kHz).
Alle Paketarten liefern die folgenden transparenten Eigenschaften: Sanftanlauf, 132 kHz Schaltfrequenz (automatisch verringert an der hellen Last), Frequenz, die für niedrigere EMS jittering sind, breiteres DCMAX, hysteretic thermische Abschaltung und größere Creepagepakete. Darüber hinaus haben alle kritischen Parameter (d.h. Strombegrenzung, Frequenz, PWM-Gewinn) festere Temperatur und die absoluten Toleranzen, um Entwurf zu vereinfachen und von Systemkosten zu optimieren.
Abbildung 1.-typische Rücklauf-Anwendung.
ABSOLUTE MAXIMALLEISTUNGEN (1)
ABFLUSS Spannung .................................. ................ -0,3 V bis 700 V
ABFLUSS Spitzenstrom: TOP242 ...................................... 0,72 A
TOP243 ....................................... A 1,44
TOP244 .......................................... 2,16 A
TOP245 ....................................... 2,88 A
TOP246 .......................................... 4,32 A
TOP247 .......................................... 5,76 A
TOP248 .......................................... 7,20 A
TOP249 .......................................... 8,64 A
TOP250 ........................................ 10,08 A
Steuerspannung ................................................ -0,3 V bis 9 V
Steuerstrom .................................................... 100 MA
LINIE RICHTUNG Pin Voltage ................................... -0,3 V bis 9 V
STROMBEGRENZUNG Pin Voltage ........................ - 0,3 V bis 4,5 V
MULTIFUNKTIONS-Pin Voltage ........................ - 0,3 V bis 9 V
FREQUENZ Pin Voltage .................................. - 0,3 V bis 9 V
Lagertemperatur ..................................... °C -65 zu °C 150
Funktionierende Grenzschichttemperatur (2) ................ °C -40 zu °C 150
Führungs-Temperatur (3) ...................................................... °C 260
Anmerkungen:
1. Alle Spannungen bezogen zur QUELLE, TA = 25 °C.
2. Normalerweise begrenzt durch internen Schaltkreis. 3. 1/16 Zoll. vom Argument für 5 Sekunden.
