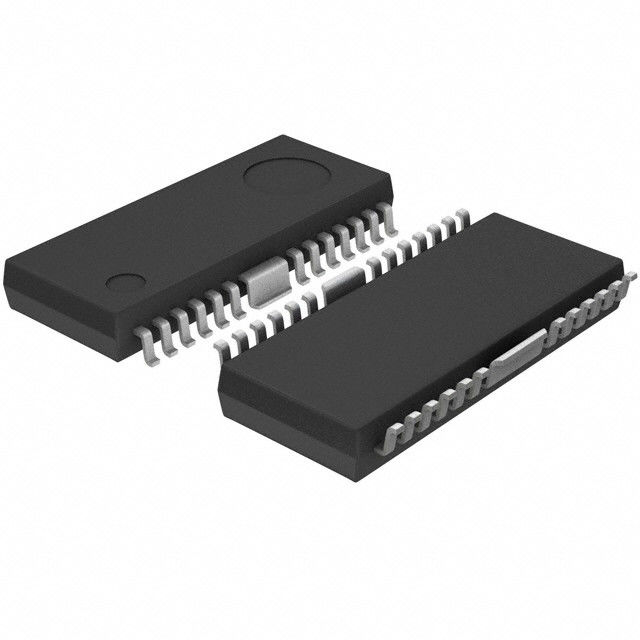

BA6247FP-YE2 elektronische IC Chip Reversible Lokführer (für zwei Bewegungs-Reihen)
electronic integrated circuit
,linear integrated circuits
Umschaltbare Lokführer (für zwei Bewegungs-Reihen)
BA6246, BA6246N, BA6247FP-Y, BA6239A, BA6238A, BA6238AN
Überblick
Der umschaltbare Lokführer für Ertrag 1.0A oder mehr für zwei Motoren fährt einen Bürstenmotor und enthält anderthalb Stromkreise umschaltbaren Lokführer. Darüber hinaus seit der Ausgangsteildosensteuerspannung, die auf Motoren durch Ertraghochspannungseinstellungsstift zugetroffen wird, kann das Drehmoment zu der Zeit der Antriebsmotoren unterschieden werden.
Eigenschaften
1) Einbauten anderthalb Stromkreise eines umschaltbaren Lokführers
2) Minimale externe Komponenten
3) Ausgangsspannung kann durch Referenzspannungseinstellungsstift beliebig eingestellt werden
4) Eingebauter thermischer Abschaltstromkreis
Anwendungen
Vorführgerät; PC-Peripherie; Autoaudios; AutoNavigationsanlagen; Oa-Ausrüstungen
Absolute Maximalleistungen (Ta=25°C, alle Spannungen sind in Bezug auf Boden)
| Parameter | Symbol | Bewertungen | Einheit | |||
| BA6246/N | BA6247FP-Y | BA6239A | BA6238A/AN | |||
| Versorgungsspannung | VCC1, VCC2 | 20 | 20 | 20 | 20 | V |
| Ausgangsstrom | IOMAX | 1*1 | 1*1 | 1,2*2 | 1,6*1 | |
| Steuereingangstifte | VIN | -0,2 | 6,0 | -0,2 | 6,0 | -0,3 | 5,0 | -0,3 | 5,0 | V |
| Betriebstemperatur | TOPR | -25 | 75 | -25 | 75 | -25 | 75 | -25 | 75 | °C |
| Lagertemperatur | TSTG | -55 | 150 | -55 | 150 | -55 | 125 | -55 | 125 | °C |
| Verlustleistung | PD | 2,5*3/1,19*4 | 1,45*5 | 2,0*3 | 2,0*3/0,95*4 | W |
| Grenzschichttemperatur | Tjmax | 150 | 150 | 125 | 125 | °C |
*1 tun nicht, übersteigen PD oder ASO (Impuls bei Aufgabe 1/50: 50ms).
*2 tun nicht, übersteigen PD oder ASO (Impuls bei 1/100 Aufgabe: 500µs).
Paket *3 HSIP10. Herabgesetzt an 20mW/°C über 25°C.
Paket *4 SIP10. Herabgesetzt an 9.5mW/°C über 25°C.
Paket *5 HSOP25. Angebracht an einem 70mm x 70mm x 1.6mm Glasepoxidbrett FR4 mit weniger als 3% kupferner Folie. Herabgesetzt an 11.6mW/°C über 25°C.
Angebot auf Lager (heißer Verkauf)
| Teilnummer. | Quantität | Marke | D/C | Paket |
| PIC18F1220-I/P | 2100 | MIKROCHIP | 14+ | DIP-18 |
| PIC18F14K50-I/SO | 2100 | MIKROCHIP | 14+ | SOP20 |
| SB3100 | 2100 | PANJIT | 14+ | D0-201 |
| SMAJ6.0A-E3 | 2100 | VISHAY | 16+ | DO-214AC |
| TIP30C | 2100 | ST/FSC | 16+ | TO-220 |
| TM1628 | 2100 | TM | 13+ | SOP28 |
| STF13NM60N | 2101 | St. | 15+ | TO-220 |
| HD74LS48P | 2102 | SCHLAGEN Sie | 16+ | BAD |
| RT424024 | 2102 | AMPTYCO | 16+ | BAD |
| 1.5KE250CA | 2110 | VISHAY | 14+ | DO-201AD |
| MMA7455LR1 | 2110 | FREESCAL | 14+ | LGA14 |
| EL4583 | 2111 | ELANTES | 14+ | SOP16 |
| OPA2227U | 2111 | TI | 16+ | SOP8 |
| TDA2030 | 2112 | St. | 16+ | TO-220 |
| AD7780BRUZ | 2120 | ANZEIGE | 13+ | TSSOP |
| ADS1256IDBR | 2120 | TI | 15+ | SSOP28 |
| PIC16F685-I/P | 2120 | MIKROCHIP | 16+ | BAD |
| RHRG75120 | 2130 | FSC | 16+ | TO-3P |
| DS2Y-S-24V | 2140 | Panasonic | 14+ | BAD |
| AX88796BLF | 2145 | ASIX | 14+ | QFP |
| KA2281 | 2150 | SAMSUNG | 14+ | DIP16 |
| SN75HVD3082EP | 2155 | TI | 16+ | DIP8 |
| HCPL0630 | 2166 | AVAGO | 16+ | SOP-8 |
| ST. 2N2222 | 2210 | St. | 13+ | TO-18 |
| VND5160JTR-E | 2210 | St. | 15+ | SSOP12 |
| PN2222A | 2240 | NS | 16+ | TO-92 |
| UZ1084L-3.3V | 2242 | UTC | 16+ | TO263 |
| IS61WV25616BLL-10TLI | 2250 | ISSI | 14+ | TSSOP |
| BTA24-600BW | 2258 | St. | 14+ | TO-220 |
| 74HC86D | 2285 | 14+ | BESCHWICHTIGUNGSMITTEL |
AOZ1021AI Elektronischer IC-Chip NEW AND ORIGINAL
AOZ1210AI Elektronischer IC-Chip NEW AND ORIGINAL
TNY274GN Neue und ursprüngliche Lagerbestände
| Bild | Teil # | Beschreibung | |
|---|---|---|---|
|
|
AOZ1021AI Elektronischer IC-Chip NEW AND ORIGINAL |
Buck Switching Regulator IC Positive Adjustable 0.8V 1 Output 3A 8-SOIC (0.154", 3.90mm Width)
|
|
|
|
AOZ1210AI Elektronischer IC-Chip NEW AND ORIGINAL |
Buck Switching Regulator IC Positive Adjustable 0.8V 1 Output 2A 8-SOIC (0.154", 3.90mm Width)
|
|
|
|
TNY274GN Neue und ursprüngliche Lagerbestände |
Converter Offline Flyback Topology 132kHz SMD-8C
|
