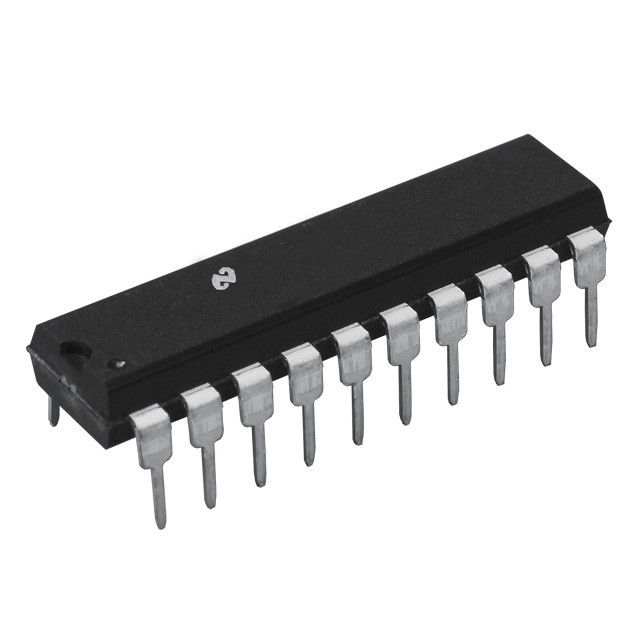

Digital-integrierte Schaltung Chip DAC 0832LCN 8 biss D zu einem Konverter IC
chip in electronics
,small scale integrated circuits
Digital-integrierte Schaltung Chip DAC 0832LCN 8 biss D zu einem Konverter IC
DAC0830/DAC0832
kompatible das 8-Bit--µP, Doppel-dämpfte D zu Konverter ab
Allgemeine Beschreibung
Das DAC0830 ist ein modernes CMOS/Si-Cr multiplizierendes 8-BIT-DAC entworfen, um direkt an die 8080, 8048, 8085, Z80® und andere populäre Mikroprozessoren anzuschließen. Ein niedergelegtes Widerstand-Leiternetz des Silikonchroms R-2R teilt den gegenwärtigen Hinweis und versieht den Stromkreis mit Spurhaltungseigenschaften der ausgezeichneten Temperatur (0,05% des maximalen Linearitätsfehlers der kompletten Strecke über Temperatur).
Der Stromkreis verwendet CMOS-Stromschalter und Steuerlogik, um gegenwärtige Fehler der Leistungsaufnahme der geringen Energie zu erzielen und des niedrigen Ertragdurchsickerns. Spezieller Schaltkreis liefert TTL-Logikinput-Spannungspegelkompatibilität.
Doppelter Pufferbetrieb erlaubt dieses DACs, zum einer Spannung entsprechend einem digitalen Wort beim Halten des folgenden digitalen Wortes auszugeben. Dieses ermöglicht die simultane Aktualisierung jeder möglicher Zahl von DACs. Die Reihen DAC0830 sind die 8-Bit-Mitglieder einer Familie von Mikroprozessor-kompatiblem DACs (MICRO-DAC™).
Eigenschaften
n Doppel-dämpfte ab, einzel-abgedämpft oder fließt digitale Dateneingaben durch
einfacher Austausch n und Stift-kompatibel mit 12 Reihe des Bits DAC1230
direkte Schnittstelle n zu allen populären Mikroprozessoren
n-Linearitäten, die mit null und komplettem spezifiziert werden, justieren nur — NICHT BESTER GERADE-SITZ.
n arbeitet mit der Hinweis-vollen Vermehrung mit 4 Quadranten ±10V
n kann im Spannungsschaltungsmodus verwendet werden
n-Logikinput, die treffen TTL-Spannungspegelspezifikt. (Ansprechschwelle 1.4V)
n funktioniert, „ALLEIN ZU STEHEN“ (ohne µP) wenn es gewünscht wird
n verfügbar im 20 Stiftklein-entwurf oder in geformtem Chip-Carrier-Paket
Schlüsselspezifikationen
laufende Erholungszeit n: µs 1
n-Entschließung: 8 Bits
n-Linearitäten: 8, 9 oder 10 Bits (garantiert über Temp.)
n-Gewinn Tempco: 0,0002% FS/˚C
Ableitung n-geringer Energie: 20 mW
einzelne Stromversorgung n: 5 bis 15 VDC
Typische Anwendung
Schaltschema (Draufsichten)
