LTM4616IY#PBF-Energie-Weg-Management IC-Schaltspannungs-Regler verdoppeln 2.7VINMIN, Abwärtsregler des modul-8A
microchip battery management
,battery charge management ic
LTM4616IY#PBF-Energie-Weg-Management IC-Schaltspannungs-Regler verdoppeln 2.7VINMIN, Abwärtsregler des modul-8A
Eigenschaften
komplettes Doppel-DC/DC Regler-System n
n-Eingangsspannungsbereich: 2.7V zu 5.5V
n-Doppel-Ertrag 8A oder einzelner Ertrag 16A mit einem 0.6V zur Strecke 5V
aufspürende und einstellende n-Ausgangsspannung
n ±1.75% Gesamt-DC-Ausgabefehler (– 55°C bis 125°C)
emittergekoppelte Steuerung n/schnelle Übergangsfunktion
n-Energie-gute Spurhaltung und Einstellen
n-Überstrom/thermischer Abschaltungs-Schutz
n an Bord der Frequenzsynchronisation
n verbreitete Spektrum-Frequenz-Modulation
Mehrphasen- Operation n
Mode®-Operation Explosion n auswählbare
n-Ertrag-Überspannungs-Schutz
n SnPb (BGA) oder konformes (LGA und BGA) Ende RoHS
n-kleiner Oberflächenberg-Abdruck, Zurückhaltung (15mm × 15mm × 2.82mm) LGA und (15mm × 15mm × 3.42mm) BGA-Pakete
Anwendungen
n-Telekommunikation, Vernetzung und industrielle Ausrüstung
n-Speicher und ATCA, PCI Express-Karten
batteriebetriebene Ausrüstung n
Beschreibung

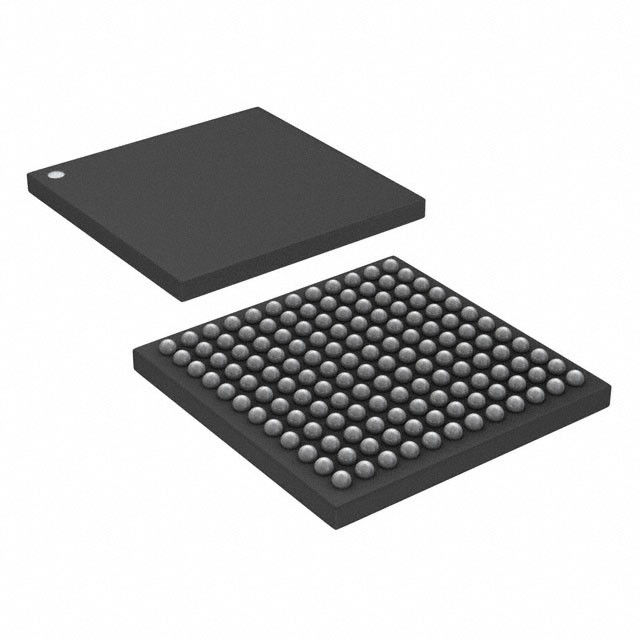

Das LTM®4616 ist ein komplettes 2-phasiges Verdoppelung8A pro Energie-Reglersystem des Kanalschalter-Modus DC/DC in einem 15mm × 15mm Oberflächenberg LGA oder IN BGA-Paket. Geschlossen im Paket die Schaltersteuerung, Energie FETs, Induktor und alle Stützkomponenten ein. Funktionierend von einem Eingangsspannungsbereich von 2.7V zu 5.5V, stützt das LTM4616 zwei Ertrag innerhalb eines Spannungsbereichs von 0.6V zu 5V, jedes, das durch einen einzelnen externen Widerstand eingestellt wird. Dieser Entwurf der hohen Leistungsfähigkeit liefert bis zu stationärem Gleichstrom 8A (Spitze 10A) für jeden Ertrag. Nur Masseninput- und Ertragkondensatoren sind, abhängig von Kräuselungsanforderung erforderlich. Das Teil kann für ein 2-phasiges Ein-Output an bis zu 16A auch konfiguriert sein.
Das flache Paket ermöglicht Nutzung des unbenutzten Raumes auf der Rückseite von PC-Brettern für Regelung high-density Punktvon load.
Störungsschutzeigenschaften umfassen Überspannungsschutz, Überstromschutz und thermische Abschaltung. Das Energiemodul wird in der Raumersparnis angeboten und thermisch 15mm × 15mm × 2.82mm LGA und 15mm × 15mm × 3.42mm BGA Pakete erhöhte. Das LTM4616 ist mit konformem Terminalende SnPb (BGA) oder RoHS verfügbar.
