Schnittstelle ICs RS-485 Schnittstelle SN65LBC184DR UART IC Transport-Volt Spprssn-Unterschied-Transceiver
uart multiplexer ic
,uart level shifter ic
Schnittstelle ICs RS-485 Schnittstelle SN65LBC184DR UART IC Transport-Volt Spprssn-Unterschied-Transceiver
Eigenschaften 1
- Integrierte vorübergehende Spannungs-Unterdrückung
-
Esd-Schutz für Autobusstationen übersteigt: ±30 KV Iec 61000-4-2, Kontakt entladen ±15 KV Iec 61000-4-2, Luftspalt entladen menschlicher Körper-Modell ±15 KV EIA/JEDEC
-
Stromkreis-Schaden-Schutz der Spitze 400-W (typisch) pro Iec 61000-4-5
-
Kontrollfahrer Output-Voltage Slew Rates erlauben längeres Kabel Stub LeCM GROUPhs
-
250-kbps in der elektrisch lauten Umwelt
-
Offen-Stromkreis-Failsafeempfänger-Entwurf
-
1/4 Einheits-Last lässt 128 Geräte zu, die auf Bus angeschlossen werden
-
Thermischer Abschaltungs-Schutz
-
Einschalten-und Abschaltungs-Störschub-Schutz
-
Jeder Transceiver erfüllt oder übersteigt die Bedingungen von TIA/EIA-485 (RS-485) und ISO-/IEC8482:1993 (E) Standards
-
Niedrige behinderte Versorgung gegenwärtiges 300 μA Maximum
-
Pin Compatible With SN75176
2 Anwendungen
-
Industrielle Netze
-
Verbrauchszähler
-
Motorsteuerung
Beschreibung 3
Die Geräte SN75LBC184 und SN65LBC184 sind differenziale Datenleitung Transceivers im Handel-Standardabdruck des SN75176 mit eingebautem Schutz gegen energiereiche Geräuschausgleichströme. Diese Eigenschaft stellt eine erhebliche Zunahme der Zuverlässigkeit zur Verfügung, damit bessere Immunität die Ausgleichströme lärmt, die zum Datenkabel über den meisten vorhandenen Geräten verbunden werden. Gebrauch von diesen Stromkreisen stellt eine zuverlässige preiswerte direkt-verbundene (ohne Isolierungstransformator) Datenleitung Schnittstelle zur Verfügung, ohne irgendwelche externen Komponenten zu erfordern.
Das SN75LBC184 und das SN65LBC184 können Überspannungsausgleichströmen der Spitze 400-W widerstehen (typisch). Die herkömmliche Kombinationswelle, die in Iec 61000-4-5 ausgerufen wird, simuliert den Überspannungsausgleichstrom und modelliert einen Anstieg in einer Richtung, der durch Überspannungen von der Schaltung und von den Sekundärblitzausgleichströmen verursacht wird.
Gerät-Informationen
TEILNUMMER |
PAKET |
KÖRPER-GRÖSSE (NOM) |

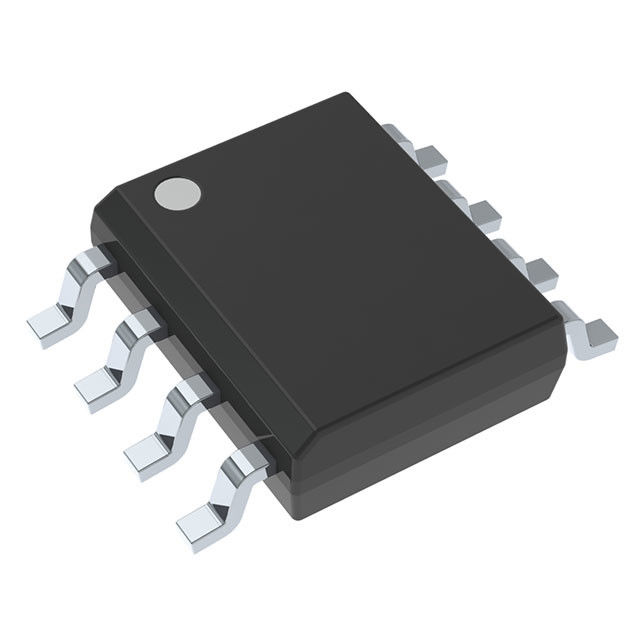

SN65LBC184, SN75LBC184 |
SOIC (8) |
4,90 Millimeter × 3,91 Millimeter |
PDIP (8) |
9,81 Millimeter × 6,35 Millimeter |
