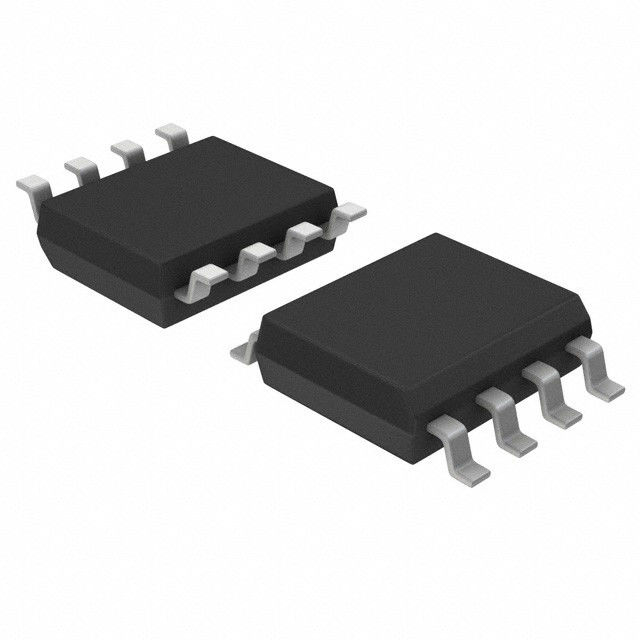

SP3077EEN-L/TR ±15 kV IC-Chip ESD-geschützter 3,3 V 1/8 Last ausfallsicherer RS-485/RS422-Transceiver

±15 kV ESD-geschützt, 3,3 V, 1/8 Last, ausfallsicher

RS-485/RS422-Transceiver

Merkmale

■ ±15 kV ESD-Schutz für RS485-Pins

■ 3,3-V-Low-Power-Betrieb

■ Erweiterter Receiver-Failsafe-Schutz für offene, kurzgeschlossene oder abgeschlossene Leitungen

■ Bis zu 256 Transceiver können sich den Bus teilen

■ Sehr niedrige Last für 8x größeres Fanout

■ Hot-Swap-Glitch-Schutz RE und DE

■ Thermisches Herunterfahren schützt vor Treiberkonflikten

■ Erhältlich in drei branchenüblichen Grundflächen

■ SP3070E, 3073 und 3076 im Vollduplex (14-polig)

■ SP3071E, 3074 und 3077 im Vollduplex (8-polig)

■ SP3072E, 3075 und 3078 im Halbduplex (8-polig)

■ Drei anwendungsoptimierte Geschwindigkeitsstufen

■ SP3070E-72E: Anstiegsgeschwindigkeit auf 250 KBit/s begrenzt

■ SP3073E-75E: 500 kbps anstiegsbegrenzt

■ SP3076E-78E: 16 Mbit/s hohe Geschwindigkeit

■ SO-schmale Gehäuse mit kleinem Formfaktor

■ Industrielle (-40 bis +85 °C) und erweiterte (-40 bis +125 °C) Temperaturbereiche

BESCHREIBUNG

Die Differenzleitungs-Transceiver SP3070E-3078E eignen sich für die bidirektionale Kommunikation auf symmetrischen Mehrpunkt-Busübertragungsleitungen und entsprechen den EIA-Standards RS485 und RS422.Jedes Gerät besteht aus einem Differenztreiber und einem Differenzempfänger.Alle Geräte werden mit einer 3,3-V-Stromversorgung betrieben.

Eine hohe Eingangsimpedanz des Empfängers ermöglicht es einer großen Anzahl von Transceivern, sich einen gemeinsamen Datenbus zu teilen und dabei den Signalspielraum beizubehalten, ohne übermäßige Belastung oder den Einsatz teurer Repeater.Der hochohmige Treiberausgang bleibt über den gesamten Gleichtaktspannungsbereich von -7 bis +12 V erhalten.Empfänger sind ausfallsicher auf den Logik-1-Ausgang, wenn die Eingänge offen, kurzgeschlossen oder terminiert sind.Die Treiber verfügen über einen integrierten Kurzschlussschutz und eine thermische Überlastabschaltung zum Schutz vor übermäßiger Verlustleistung aufgrund von Buskonflikten oder Kabelfehlern.Alle RS485-Empfängereingänge und Treiberausgänge sind ESD-geschützt bis zu ±15 kV (Luftspalt- und Human-Body-Modell) und bis zu ±8 kV Kontaktentladung (IEC 1000-4-2).

DETAILLIERTE BESCHREIBUNG

Die SP307XE-Familie von Hochgeschwindigkeits-Transceivern für die RS-485/RS-422-Kommunikation enthält einen Treiber und einen Empfänger.Diese Geräte verfügen über eine ausfallsichere Schaltung, die einen logisch hohen Empfängerausgang garantiert, wenn die Empfängereingänge offen oder kurzgeschlossen sind oder wenn sie an eine terminierte Übertragungsleitung angeschlossen sind und alle Treiber deaktiviert sind.Die Modelle SP3070E, SP3072E, SP3073E, SP3075E, SP3076E und SP3078E verfügen außerdem über eine Hot-Swap-Fähigkeit, die das Live-Einfügen ohne Fehler bei der Datenübertragung ermöglicht.Die SP3070E, SP3071E und SP3072E verfügen über Treiber mit reduzierter Anstiegsgeschwindigkeit, die EMI minimieren und Reflexionen durch falsch abgeschlossene Kabel reduzieren und so eine fehlerfreie Datenübertragung mit bis zu 250 kbps ermöglichen.Die Modelle SP3073E, SP3074E und SP3075E bieten außerdem Anstiegsgeschwindigkeitsbegrenzungen, die Übertragungsgeschwindigkeiten von bis zu 500 KBit/s ermöglichen.Die Anstiegsraten der Treiber SP3076E, SP3077E und SP3078E sind nicht begrenzt, sodass Übertragungsgeschwindigkeiten von bis zu 16 Mbit/s möglich sind.Die Modelle SP3072E, SP3075E und SP3078E sind Halbduplex-Transceiver, während es sich bei den Modellen SP3070E, SP3071E, SP3073E, SP3074E, SP3076E und SP3077E um Vollduplex-Transceiver handelt.Alle Geräte werden mit einer einzigen 3,3-V-Versorgung betrieben.Die Treiber sind ausgangskurzschlussstrombegrenzt.Eine thermische Abschaltschaltung schützt die Treiber vor übermäßiger Verlustleistung.Bei Aktivierung versetzt die thermische Abschaltschaltung die Treiberausgänge in einen hochohmigen Zustand.
