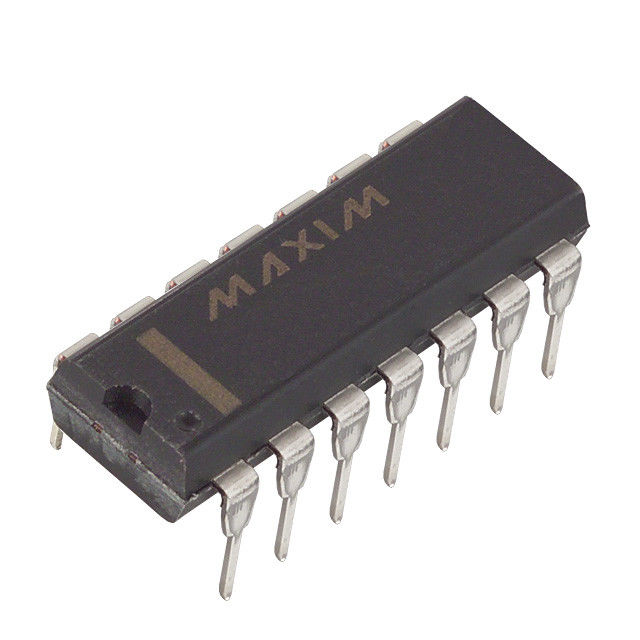

MAX489CPD Integrierter Schaltkreischip RS-485/RS-422-Transceiver mit geringem Stromverbrauch und Anstiegsgeschwindigkeitsbegrenzung

Stromsparende RS-485/RS-422-Transceiver mit begrenzter Anstiegsgeschwindigkeit

Allgemeine Beschreibung

MAX481, MAX483, MAX485, MAX487–MAX491 und MAX1487 sind Transceiver mit geringem Stromverbrauch für die RS-485- und RS-422-Kommunikation.Jeder Teil enthält einen Treiber und einen Empfänger.Die Modelle MAX483, MAX487, MAX488 und MAX489 verfügen über Treiber mit reduzierter Anstiegsgeschwindigkeit, die EMI minimieren und Reflexionen durch falsch abgeschlossene Kabel reduzieren und so eine fehlerfreie Datenübertragung mit bis zu 250 kbit/s ermöglichen.Die Treiber-Anstiegsgeschwindigkeiten des MAX481, MAX485, MAX490, MAX491 und MAX1487 sind nicht begrenzt, sodass sie bis zu 2,5 Mbit/s übertragen können.Diese Transceiver verbrauchen zwischen 120 µA und 500 µA Versorgungsstrom, wenn sie unbelastet oder vollständig mit deaktivierten Treibern belastet sind.Darüber hinaus verfügen die Modelle MAX481, MAX483 und MAX487 über einen Niedrigstrom-Abschaltmodus, in dem sie nur 0,1 µA verbrauchen.Alle Teile werden mit einer einzigen 5-V-Versorgung betrieben.Die Treiber sind kurzschlussstrombegrenzt und durch eine thermische Abschaltschaltung, die die Treiberausgänge in einen hochohmigen Zustand versetzt, vor übermäßiger Verlustleistung geschützt.Der Empfängereingang verfügt über eine Ausfallsicherungsfunktion, die einen logisch hohen Ausgang garantiert, wenn der Eingang offen ist.Der MAX487 und der MAX1487 verfügen über eine Empfängereingangsimpedanz von einer Vierteleinheitslast, sodass bis zu 128 MAX487/MAX1487-Transceiver am Bus angeschlossen werden können.Vollduplex-Kommunikation wird mit den Modellen MAX488–MAX491 erreicht, während die Modelle MAX481, MAX483, MAX485, MAX487 und MAX1487 für Halbduplex-Anwendungen konzipiert sind.

_Gerätefunktionen der nächsten Generation

* Für fehlertolerante Anwendungen MAX3430: ±80 V fehlergeschützt, ausfallsicher, 1/4 Einheitslast, +3,3 V, RS-485-Transceiver MAX3440E–MAX3444E: ±15 kV ESD-geschützt, ±60 V fehlergeschützt, 10 Mbit/s, Ausfallsichere RS-485/J1708-Transceiver

* Für platzbeschränkte Anwendungen MAX3460–MAX3464: +5 V, ausfallsicher, 20 Mbit/s, Profibus RS-485/RS-422-Transceiver MAX3362: +3,3 V, Hochgeschwindigkeit, RS-485/RS-422-Transceiver in einem SOT23-Gehäuse MAX3280E–MAX3284E: ±15 kV ESD-geschützt, 52 Mbit/s, +3 V bis +5,5 V, SOT23, RS-485/RS-422, echte ausfallsichere Empfänger MAX3293/MAX3294/MAX3295: 20 Mbit/s, +3,3 V, SOT23, RS- 855/RS-422-Sender

* Für Anwendungen mit mehreren Transceivern MAX3030E–MAX3033E: ±15 kV ESD-geschützt, +3,3 V, Quad-RS-422-Sender

* Für ausfallsichere Anwendungen MAX3080–MAX3089: Ausfallsichere RS-485/RS-422-Transceiver mit hoher Geschwindigkeit (10 Mbit/s) und begrenzter Anstiegsgeschwindigkeit

* Für Niederspannungsanwendungen MAX3483E/MAX3485E/MAX3486E/MAX3488E/MAX3490E/MAX3491E: +3,3 V versorgt, ±15 kV ESD-geschützt, 12 Mbit/s, Anstiegsgeschwindigkeit begrenzt, echte RS-485/RS-422-Transceiver

Anwendungsinformationen

Die Modelle MAX481/MAX483/MAX485/MAX487–MAX491 und MAX1487 sind stromsparende Transceiver für die RS-485- und RS-422-Kommunikation.Die Modelle MAX481, MAX485, MAX490, MAX491 und MAX1487 können mit Datenraten von bis zu 2,5 MBit/s senden und empfangen, während die Modelle MAX483, MAX487, MAX488 und MAX489 für Datenraten von bis zu 250 KBit/s spezifiziert sind.Die Modelle MAX488–MAX491 sind Vollduplex-Transceiver, während die Modelle MAX481, MAX483, MAX485, MAX487 und MAX1487 Halbduplex sind.Darüber hinaus sind auf den Modellen MAX481, MAX483, MAX485, MAX487, MAX489, MAX491 und MAX1487 Treiberaktivierungs- (DE) und Empfängeraktivierungs-Pins (RE) enthalten.Bei Deaktivierung sind die Treiber- und Empfängerausgänge hochohmig.
