LM2596SX-3.3 Integrierter Chip-Leistungswandler 150 kHz 3A Abwärtsspannungsregler
integrated circuit ic
,integrated circuit components
LM2596 SIMPLE SWITCHER® Leistungswandler 150 kHz 3A Abwärtsspannungsregler
MERKMALE
- Versionen mit 3,3 V, 5 V, 12 V und einstellbarem Ausgang
- Einstellbarer Ausgangsspannungsbereich der Version, 1,2 V bis 37 V ±4 % max. über Netz- und Lastbedingungen
- Erhältlich in TO-220- und TO-263-Gehäusen
- Gesicherter Ausgangslaststrom von 3 A
- Eingangsspannungsbereich bis zu 40 V
- Erfordert nur 4 externe Komponenten
- Ausgezeichnete Leitungs- und Lastregulierungsspezifikationen
- Interner 150-kHz-Festfrequenzoszillator
- TTL-Abschaltfähigkeit
- Energiesparender Standby-Modus, IQTypischerweise 80 μA
- Hohe Effizienz
- Verwendet leicht verfügbare Standardinduktoren
- Überhitzungsschutz und Strombegrenzungsschutz
ANWENDUNGEN
- Einfacher hocheffizienter Abwärtsregler (Buck).
- On-Card-Schaltregler
- Positiv-zu-Negativ-Konverter
BESCHREIBUNG
Bei den Reglern der Serie LM2596 handelt es sich um monolithische integrierte Schaltkreise, die alle aktiven Funktionen eines Abwärtsschaltreglers (Buck) bereitstellen und eine 3-A-Last mit hervorragender Leitungs- und Lastregelung antreiben können.Diese Geräte sind mit festen Ausgangsspannungen von 3,3 V, 5 V, 12 V und einer Version mit einstellbarem Ausgang erhältlich.
Diese Regler erfordern eine minimale Anzahl externer Komponenten, sind einfach zu verwenden und verfügen über eine interne Frequenzkompensation und einen Festfrequenzoszillator.
Die LM2596-Serie arbeitet mit einer Schaltfrequenz von 150 kHz und ermöglicht so kleinere Filterkomponenten, als dies bei Schaltreglern mit niedrigerer Frequenz erforderlich wäre.Erhältlich in einer
Standard-TO-220-Gehäuse mit 5 Anschlüssen und verschiedenen Biegeoptionen für Anschlüsse sowie ein oberflächenmontierbares TO-263-Gehäuse mit 5 Anschlüssen.
Eine Standardserie von Induktivitäten ist von verschiedenen Herstellern erhältlich und für die Verwendung mit der LM2596-Serie optimiert.Diese Funktion vereinfacht das Design von Schaltnetzteilen erheblich.
Zu den weiteren Merkmalen gehören eine garantierte Toleranz von ±4 % der Ausgangsspannung unter bestimmten Eingangsspannungs- und Ausgangslastbedingungen und ±15 % der Oszillatorfrequenz.Die externe Abschaltung ist im Lieferumfang enthalten und bietet typischerweise einen Standby-Strom von 80 μA.Zu den Selbstschutzfunktionen gehören eine zweistufige frequenzreduzierende Strombegrenzung für den Ausgangsschalter und eine Übertemperaturabschaltung für vollständigen Schutz bei Fehlerbedingungen.(1)
(1) † Patentnummer 5.382.918.
absolut beste Bewertungen(1)(2)
Maximale Versorgungsspannung | 45V |
EIN/AUS-Pin-Eingangsspannung | −0,3 ≤ V ≤ +25 V |
Feedback-Pin-Spannung | −0,3 ≤ V ≤+25 V |
Ausgangsspannung gegen Erde (Steady State) | −1V |
Energieverschwendung | Intern begrenzt |
Lagertemperaturbereich | −65 °C bis +150 °C |
ESD-Anfälligkeit | |
Modell des menschlichen Körpers(3) | 2 kV |
Bleitemperatur | |
DDPAK/TO-263-Paket | |
Dampfphase (60 Sek.) | +215°C |
Infrarot (10 Sek.) | +245°C |
TO-220-Gehäuse (Löten, 10 Sek.) | +260°C |
Maximale Sperrschichttemperatur | +150°C |
(1) Absolute Höchstwerte geben Grenzen an, ab denen Schäden am Gerät auftreten können.Betriebsbewertungen geben Bedingungen an, für die das Gerät funktionsfähig sein soll, stellen jedoch keine spezifischen Leistungsgrenzen sicher.
(2) Wenn für Militär-/Luftfahrtzwecke spezifizierte Geräte erforderlich sind, wenden Sie sich bitte bezüglich Verfügbarkeit und Spezifikationen an das Vertriebsbüro/die Vertriebshändler von Texas Instruments.
(3) Das Modell des menschlichen Körpers ist ein 100-pF-Kondensator, der über einen 1,5-kOhm-Widerstand in jeden Pin entladen wird.
Betriebsbedingungen
Temperaturbereich | −40 °C ≤ TJ ≤ +125 °C |
Versorgungsspannung | 4,5 V bis 40 V |
Typische Anwendung
(Versionen mit fester Ausgangsspannung)
Verbindungsdiagramme
Abbildung 1. Gebogene und versetzte 5-Leiter-Anschlüsse im TO-220-(T)-Gehäuse mit Durchgangsbohrung

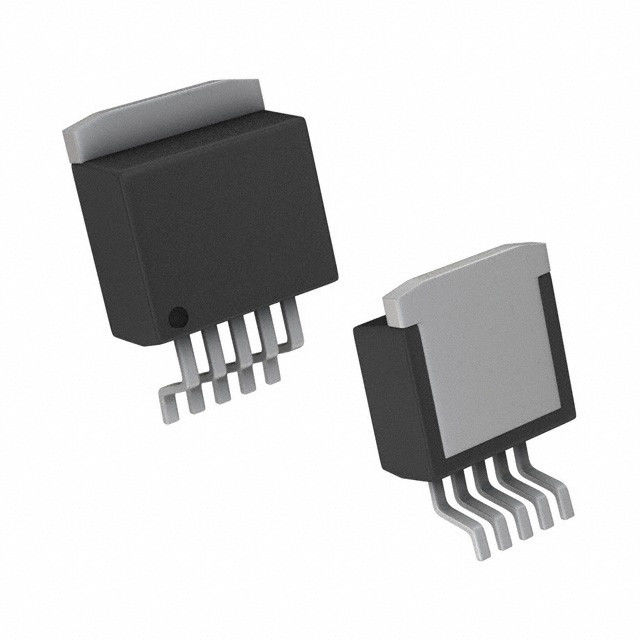

Abbildung 2. 5-poliges DDPAK/TO-263 (S)-Gehäuse
Diese Geräte verfügen über einen eingeschränkten integrierten ESD-Schutz.Um elektrostatische Schäden an den MOS-Gates zu verhindern, sollten die Leitungen während der Lagerung oder Handhabung kurzgeschlossen oder das Gerät in leitfähigen Schaumstoff gelegt werden.
