Chip der integrierten Schaltung LM2676S-5.0 EINFACHE RANGIERLOK hoher Abwärtsspannungs-Regler Leistungsfähigkeits-3A

LM2676

EINFACHER spannungs-Regler SWITCHER® hoher Abwärtsleistungsfähigkeits-3A

Allgemeine Beschreibung

Die Reihen LM2676 von Reglern sind monolithische integrierte Schaltungen, die alle aktiven Funktionen für einen Abwärts (Dollar) Spannungsregler versehen, der zum Fahren bis zu den Lasten 3A mit ausgezeichneten vorgeschriebenen Eigenschaften der Linie und der Last fähig ist. Hohe Leistungsfähigkeit (>90%) wird durch den Gebrauch von einem niedrigen Netzschalter des Auf-Widerstands DMOS erhalten. Die Reihe besteht aus örtlich festgelegten Ausgangsspannungen von 3.3V, 5V und 12V und justierbare Ertragversion.

Das EINFACHE RANGIERLOK-Konzept stellt für einen kompletten Entwurf unter Verwendung einer Mindestzahl von externen Komponenten zur Verfügung. Ein hoher Festfrequenzoszillator (260KHz) erlaubt den Gebrauch von physikalisch kleineren sortierten Komponenten. Eine Familie von Standardinduktoren für Gebrauch mit dem LM2676 sind verfügbar von einigen Herstellern, den Designprozess groß zu vereinfachen.

Die Reihe LM2676 auch hat in der thermischen Abschaltung, in der gegenwärtigen Begrenzung und in einem AN/AUS-Steuereingang errichtet, die den Regler zu einem niedrigen Bereitschaftsbetrieb des Ruhestroms abschalten können 50µA. Die Ausgangsspannung wird zu einer ±2% Toleranz garantiert. Die Taktfrequenz wird zu innerhalb einer ±11% Toleranz gesteuert.

Eigenschaften

• Leistungsfähigkeit bis 94%
• Einfach und einfach, mit zu entwerfen (unter Verwendung der ab Lager externen Komponenten)
• 150 regelte mΩ DMOS Ausgabeschalter n 3.3V, 5V und 12V Ertrag und justierbare (1.2V zu 37V) Versionen
• Bereitschaft 50µA gegenwärtig, wenn Sie ausgeschaltet werden
• ±2%maximum-Ertragtoleranz über Zuständen der vollen Linie und der Last
• Breiter Eingangsspannungsbereich: 8V zu 40V n 260-kHz-interner Festfrequenzoszillator
• −40 zu Grenzschichttemperaturstrecke +125˚C funktionierender

Anwendungen

• Einfach zu entwerfen, hohe Abwärtsspannungsregler der Leistungsfähigkeit (>90%)
• Leistungsfähiger Systemvorregler für lineare Spannungsregler
• Ladegeräte

Absolute Maximalleistungen (Anmerkung 1)

Wenn Militär-/spezifizierte Luftfahrtgeräte angefordert werden, treten Sie bitte mit den nationalen Halbleiter-Verkaufs-Büro-Verteilern für Verfügbarkeit und Spezifikationen in Verbindung.

Eingegebene Versorgungs-Spannung 45V

AN/AUS--Pin Voltage −0.1V zu 6V

Zu reiben Schalter-Spannung −1V zu VIN

Auftrieb Pin Voltage VSW + 8V

Feedback Pin Voltage −0.3V zu 14V

Verlustleistung Innerlich begrenzt

ESD (Anmerkung 2) 2 KV

Lagertemperaturbereich −65˚C zu 150˚C

Löttemperatur

Welle 4 sek, 260˚C

Infrarot 10 sek, 240˚C

Dampf-Phase 75 sek, 219˚C

Funktionierende Bewertungen

Versorgungs-Spannung 8V zu 40V

Grenzschichttemperatur-Strecke (TJ) −40˚C zu 125˚C

Typische Anwendung

Schaltschemata

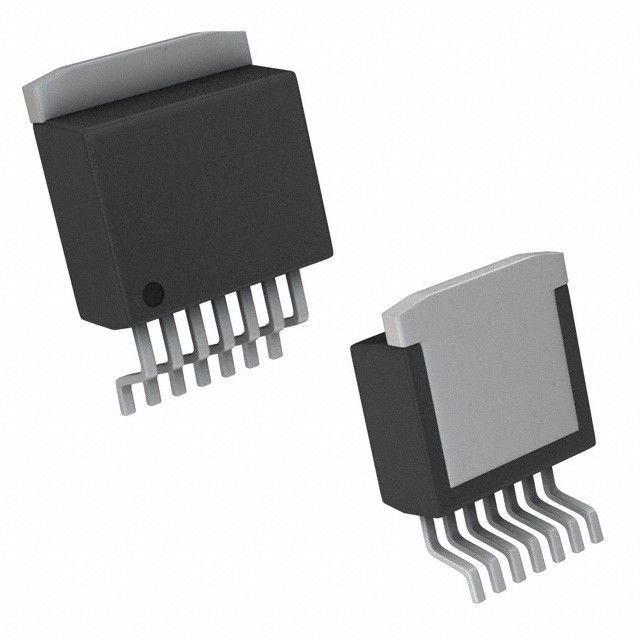

Paket TO-263 (Draufsicht) Paket TO-220 (Draufsicht)
