C8051F020-GQR Integrierter Schaltkreischip 25 MIPS, 64 kB Flash, 12-Bit-ADC, 100-Pin-Mixed-Signal-MCU
electronics ic chip
,integrated circuit ic
C8051F020
25 MIPS, 64 kB Flash, 12-Bit-ADC, 100-Pin-Mixed-Signal-MCU
Analoge Peripheriegeräte
12-Bit-ADC
- ±1 LSB INL;keine fehlenden Codes
- Programmierbarer Durchsatz bis zu 100 ksps
- 8 externe Eingänge;programmierbar als Single-Ended oder Differential
- Programmierbare Verstärkerverstärkung: 16, 8, 4, 2, 1, 0,5
- Datenabhängiger Fenster-Interrupt-Generator
- Eingebauter Temperatursensor (±3 °C)
8-Bit-ADC
- ±1 LSB INL;keine fehlenden Codes
- Programmierbarer Durchsatz bis zu 500 ksps
- 8 externe Eingänge
- Programmierbare Verstärkerverstärkung: 4, 2, 1, 0,5 Zwei
12-Bit-DACs
- Kann Ausgänge mit Timern synchronisieren, um eine jitterfreie Wellenformerzeugung zu ermöglichen
Zwei Vergleicher
Interne Spannungsreferenz
VDDMonitor/Brownout-Detektor
On-Chip-JTAG-Debug und Boundary-Scan
- On-Chip-Debug-Schaltung ermöglicht ein nicht-intrusives In-System-Debugging mit voller Geschwindigkeit (kein Emulator erforderlich)
- Bietet Haltepunkte, Einzelschritte, Überwachungspunkte und Stapelüberwachung
- Speicher und Register prüfen/ändern
- Überlegene Leistung gegenüber Emulationssystemen mit ICE-Chips, Ziel-Pods und Sockets
- IEEE1149.1-konformer Boundary Scan
Hochgeschwindigkeits-8051-µC-Kern
- Pipeline-Instruktionsarchitektur;führt 70 % der Anweisungen in 1 oder 2 Systemtakten aus
- Bis zu 25 MIPS Durchsatz bei 25 MHz Systemtakt
- 22 vektorisierte Interrupt-Quellen
Speicher
- 4352 Byte Daten-RAM
- 64 kB Flash;systemintern programmierbar in 512-Byte-Sektoren (512 Byte sind reserviert)
- Externe parallele Datenspeicherschnittstelle
Digitale Peripheriegeräte
- 64 Port-E/A;alle sind 5 V tolerant
- Hardware-SMBus™ (I2C™-kompatibel), SPI™ und zwei serielle UART-Ports gleichzeitig verfügbar
- Programmierbares 16-Bit-Zähler-/Timer-Array mit 5 Erfassungs-/Vergleichsmodulen
- 5 universelle 16-Bit-Zähler/Timer
- Dedizierter Watchdog-Timer;bidirektionaler Reset
- Echtzeituhrmodus mit Timer 3 oder PCA
Taktquellen
- Interner programmierbarer Oszillator: 2–16 MHz
- Externer Oszillator: Quarz, RC, C oder Clock
- Kann im laufenden Betrieb zwischen Taktquellen wechseln
Versorgungsspannung: 2,7 bis 3,6 V
- Typischer Betriebsstrom: 10 mA bei 25 MHz
- Mehrere energiesparende Schlaf- und Abschaltmodi

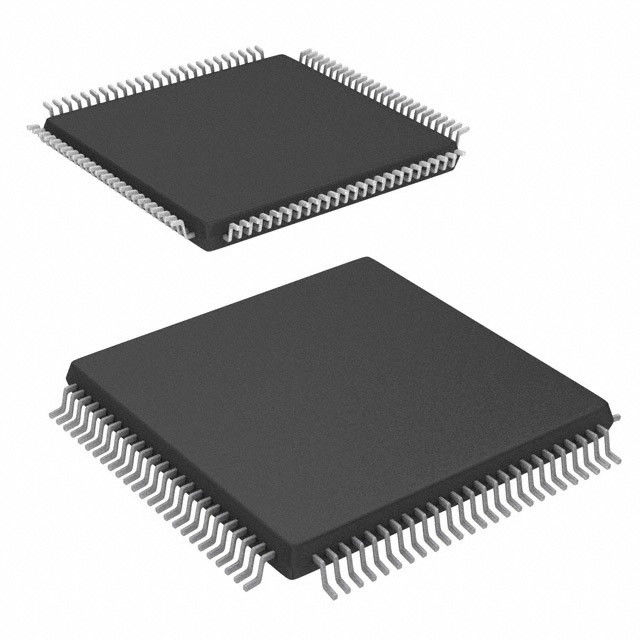

100-Pin-TQFP
Temperaturbereich: –40 bis +85 °C
Paketinformationen
