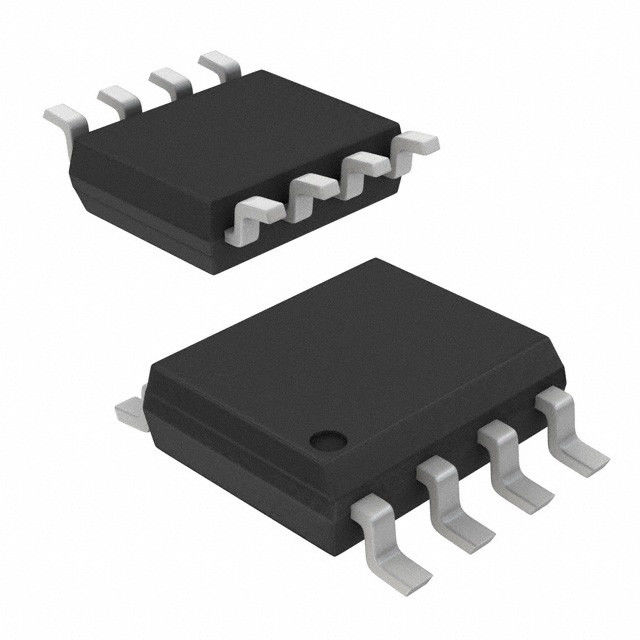

ICL7660CBAZ CMOS-Spannungswandler mit integriertem Schaltkreischip
electronics ic chip
,integrated circuit ic
Die Intersil ICL7660 und ICL7660A sind monolithische CMOS-Stromversorgungsschaltungen, die einzigartige Leistungsvorteile gegenüber bisher verfügbaren Geräten bieten.Der ICL7660 führt die Umwandlung der Versorgungsspannung von positiv nach negativ für einen Eingangsbereich von +1,5 V bis +10,0 V durch, was zu komplementären Ausgangsspannungen von -1,5 V bis -10,0 V führt, und der ICL7660A führt die gleichen Umwandlungen mit einem Eingangsbereich von +1,5 V durch bis +12,0 V, was zu komplementären Ausgangsspannungen von -1,5 V bis -12,0 V führt.Für die Ladungspumpen- und Ladungsspeicherfunktionen werden nur zwei unkritische externe Kondensatoren benötigt.Der ICL7660 und der ICL7660A können auch als Spannungsverdoppler angeschlossen werden und erzeugen bei einem +10-V-Eingang Ausgangsspannungen von bis zu +18,6 V.
Auf dem Chip sind ein Serien-DC-Versorgungsregler, ein RC-Oszillator, ein Spannungspegelumsetzer und vier Ausgangsleistungs-MOS-Schalter enthalten.Ein einzigartiges Logikelement erkennt die negativste Spannung im Gerät und stellt sicher, dass die Source-Substrat-Übergänge des Ausgangs-N-Kanal-Schalters nicht in Vorwärtsrichtung vorgespannt sind.Dies gewährleistet einen Latchup-freien Betrieb.
Im unbelasteten Zustand schwiCM GROUP der Oszillator mit einer Nennfrequenz von 10 kHz bei einer Eingangsversorgungsspannung von 5,0 V.Diese Frequenz kann durch Hinzufügen eines externen Kondensators zum „OSC“-Anschluss gesenkt werden, oder der Oszillator kann durch einen externen Takt übersteuert werden.
Der „LV“-Anschluss kann mit MASSE verbunden werden, um den internen Serienregler zu umgehen und den Niederspannungsbetrieb (LV) zu verbessern.Bei mittleren bis hohen Spannungen (+3,5 V bis +10,0 V für den ICL7660 und +3,5 V bis +12,0 V für den ICL7660A) bleibt der LV-Pin schwebend, um ein Einrasten des Geräts zu verhindern.
Merkmale
• Einfache Umwandlung von +5-V-Logikversorgung in ±5-V-Versorgung
• Einfache Spannungsmultiplikation (VOUT = (-) nVIN)
• Typischer Wirkungsgrad der Spannungsumwandlung im Leerlauf: 99,9 %
• Typischer Wirkungsgrad 98 %
• Großer Betriebsspannungsbereich
- ICL7660 ..........................1,5 V bis 10,0 V
- ICL7660A .........................1,5 V bis 12,0 V
• ICL7660A 100 % getestet bei 3 V • Einfach zu verwenden
- Erfordert nur 2 externe, unkritische passive Komponenten
• Keine externe Diode über voller Temperatur.und Spannungsbereich
• Bleifreies Plus-Glühen verfügbar (RoHS-konform)
