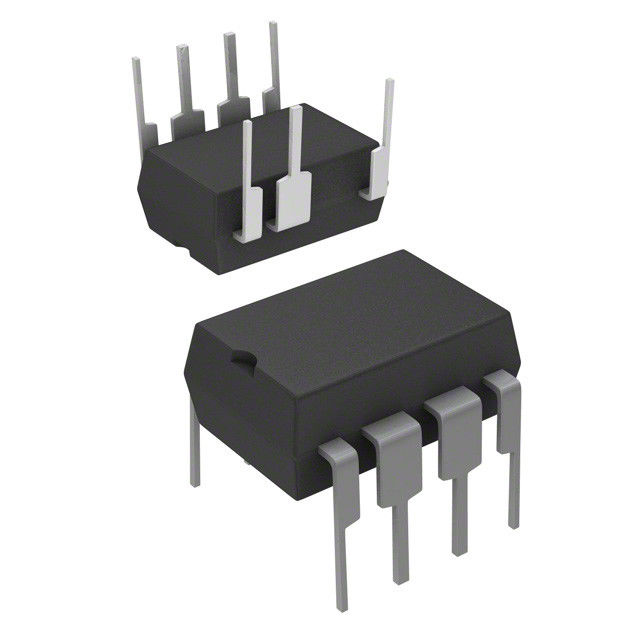

Verbesserter, energieeffizienter Offline-Umschalter mit geringem Stromverbrauch
TinySwitch-II-Funktionen reduzieren die Systemkosten
• Vollständig integrierter automatischer Neustart für Kurzschluss- und Leerlauffehlerschutz – spart Kosten für externe Komponenten
• Integrierte Schaltkreise eliminieren praktisch hörbare Geräusche bei herkömmlichen tauchlackierten Transformatoren
• Die programmierbare Funktion zur Erkennung von Netzunterspannung verhindert Ein-/Ausschaltstörungen – spart externe Komponenten
• Frequenzjitter reduziert die EMI drastisch (~10 dB)
– minimiert die Kosten für EMI-Filterkomponenten
• Der 132-kHz-Betrieb reduziert die Transformatorgröße – ermöglicht die Verwendung von EF12.6- oder EE13-Kernen für geringe Kosten und geringe Größe
• Sehr enge Toleranzen und vernachlässigbare Temperaturschwankungen bei wichtigen Parametern vereinfachen das Design und senken die Kosten
• Switcher-Lösung mit der niedrigsten Komponentenanzahl
• Erweiterte skalierbare Gerätefamilie für niedrige Systemkosten
Beschreibung
TinySwitch-II integriert einen 700-V-Leistungs-MOSFET, einen Oszillator, eine geschaltete Hochspannungsstromquelle, eine Strombegrenzung und eine thermische Abschaltschaltung in einem monolithischen Gerät.Die Start- und Betriebsspannung wird direkt von der Spannung am DRAIN-Pin abgeleitet, sodass keine Vorspannungswicklung und zugehörige Schaltungen erforderlich sind.
Darüber hinaus verfügen die TinySwitch-II-Geräte über einen automatischen Neustart, eine Leitungsunterspannungserkennung und Frequenzjittering.Ein innovatives Design minimiert Audiofrequenzkomponenten im einfachen EIN/AUS-Steuerungsschema, um hörbare Geräusche mit der Standardtransformatorkonstruktion mit Klebeband/Lackierung praktisch zu eliminieren.Der vollständig integrierte Auto-Restart-Schaltkreis begrenzt die Ausgangsleistung sicher bei Fehlerbedingungen wie Ausgangskurzschluss oder offenem Regelkreis und reduziert so die Anzahl der Komponenten und die Kosten für die sekundäre Rückkopplungsschaltung.
Ein optionaler Leitungserkennungswiderstand programmiert extern einen Leitungsunterspannungsschwellenwert, der Ausschaltstörungen eliminiert, die durch die langsame Entladung von Eingangsspeicherkondensatoren in Anwendungen wie Standby-Versorgungen verursacht werden.Die Betriebsfrequenz von 132 kHz wird gejittert, um sowohl die Quasi-Spitzen- als auch die durchschnittliche EMI deutlich zu reduzieren und so die Filterkosten zu minimieren
