HEF4046B
MSI
Phasenregelkreis
BESCHREIBUNG
Der HEF4046B ist eine Phasenregelkreisschaltung, die aus einem linearen spannungsgesteuerten Oszillator (VCO) und zwei verschiedenen Phasenkomparatoren mit einem gemeinsamen Signaleingangsverstärker und einem gemeinsamen Komparatoreingang besteht.Zur Regelung der Versorgungsspannung ist bei Bedarf eine 7-V-Reglerdiode (Zener) vorgesehen.Zur Funktionsbeschreibung siehe weiter unten in diesen Daten.
HEF4046BP(N): 16-poliges DIL;Kunststoff (SOT38-1)
HEF4046BD(F): 16-poliges DIL;Keramik (Cerdip) (SOT74)

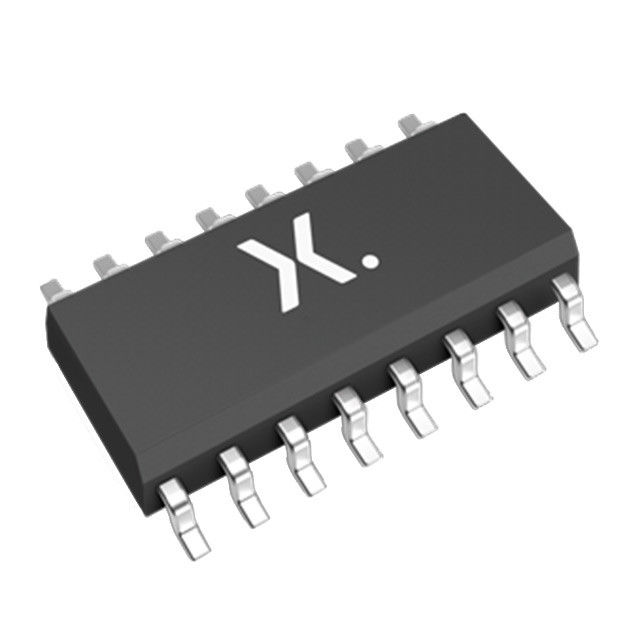

HEF4046BT(D): 16-poliges SO;Kunststoff (SOT109-1)
FUNKTIONSBESCHREIBUNG
VCO-Teil
Der VCO benötigt einen externen Kondensator (C1) und einen oder zwei externe Widerstände (R1 oder R1 und R2).Widerstand R1 und Kondensator C1 bestimmen den Frequenzbereich des VCO.Der Widerstand R2 ermöglicht dem VCO bei Bedarf einen Frequenzoffset.Die hohe Eingangsimpedanz des VCO vereinfacht das Design von Tiefpassfiltern;Es ermöglicht dem Entwickler eine große Auswahl an Widerstands-/Kondensatorbereichen.Um den Tiefpassfilter nicht zu belasten, steht an Pin 10 ein Source-Folger-Ausgang der VCO-Eingangsspannung zur Verfügung. Wenn dieser Pin (SFOUT) verwendet wird, sollte ein Lastwiderstand (RSF) von diesem Pin an VSS angeschlossen werden ;Wenn dieser Stift nicht verwendet wird, sollte er offen bleiben.Der VCO-Ausgang (Pin 4) kann entweder direkt mit dem Komparatoreingang (Pin 3) oder über einen Frequenzteiler verbunden werden.Ein LOW-Pegel am Inhibit-Eingang (Pin 5) aktiviert den VCO und den Source Follower, während ein HIGH-Pegel beide ausschaltet, um den Standby-Stromverbrauch zu minimieren.
Phasenkomparatoren
Der Phasenkomparator-Signaleingang (Pin 14) kann direkt gekoppelt werden, vorausgesetzt, der Signalhub liegt zwischen den Standard-Eingangslogikpegeln der HE4000B-Familie.Bei kleineren Schwankungen muss das Signal kapazitiv an den Self-Biasing-Verstärker am Signaleingang gekoppelt werden.Phasenkomparator 1 ist ein EXKLUSIV-ODER-Netzwerk.Die Eingangsfrequenzen des Signals und des Komparators müssen ein Tastverhältnis von 50 % aufweisen, um den maximalen Sperrbereich zu erreichen.Die durchschnittliche Ausgangsspannung des Phasenkomparators beträgt 1⁄2 VDD, wenn am Signaleingang kein Signal oder Rauschen anliegt.Die durchschnittliche Spannung an den VCO-Eingang wird von dem Tiefpassfilter geliefert, der an den Ausgang des Phasenkomparators 1 angeschlossen ist. Dies führt auch dazu, dass der VCO mit der Mittenfrequenz (fo) schwiCM GROUP.Der Frequenzerfassungsbereich (2 fc) ist als der Frequenzbereich der Eingangssignale definiert, auf den die PLL einrastet, wenn sie ursprünglich nicht eingerastet war.Der Frequenzsperrbereich (2 fL) ist als der Frequenzbereich der Eingangssignale definiert, auf dem die Schleife gesperrt bleibt, wenn sie ursprünglich gesperrt war.Der Fangbereich ist kleiner oder gleich dem Sperrbereich.
Beim Phasenkomparator 1 häCM GROUP der Frequenzbereich, über den die PLL eine Sperre erreichen kann (Einfangbereich), von den Eigenschaften des Tiefpassfilters ab und dieser Bereich kann so groß wie der Sperrbereich gemacht werden.Der Phasenkomparator 1 sorgt dafür, dass das PLL-System trotz hoher Rauschanteile im Eingangssignal gesperrt bleibt.Ein typisches Verhalten dieser Art von Phasenkomparator besteht darin, dass er sich auf Eingangsfrequenzen einrasten kann, die nahe an den Harmonischen der VCO-Mittenfrequenz liegen.Ein weiteres typisches Verhalten ist, dass der Phasenwinkel zwischen Signal und Komparatoreingang zwischen 0° und 180° variiert und bei der Mittenfrequenz 90° beträgt.Abbildung 3 zeigt die typische Phasen-Ausgangs-Antwortcharakteristik.
Abb.1 Funktionsdiagramm.
Abb.2 Pinning-Diagramm.
PINNEN
1. Phasenkomparator-Impulsausgang
2. Ausgang Phasenkomparator 1
3. Komparatoreingang
4. VCO-Ausgang
5. Eingang sperren
6. Kondensator C1 Anschluss A
7. Kondensator C1 Anschluss B
8. VSS
9. VCO-Eingang
10. Source-Follower-Ausgabe
11. Anschluss des Widerstands R1
12. Anschluss des Widerstands R2
13. Ausgang Phasenkomparator 2
14. Signaleingang
15. Zenerdiodeneingang für geregelte Versorgung.
Abb.3 Signal-zu-Komparator-Eingänge Phasendifferenz für Komparator 1.
