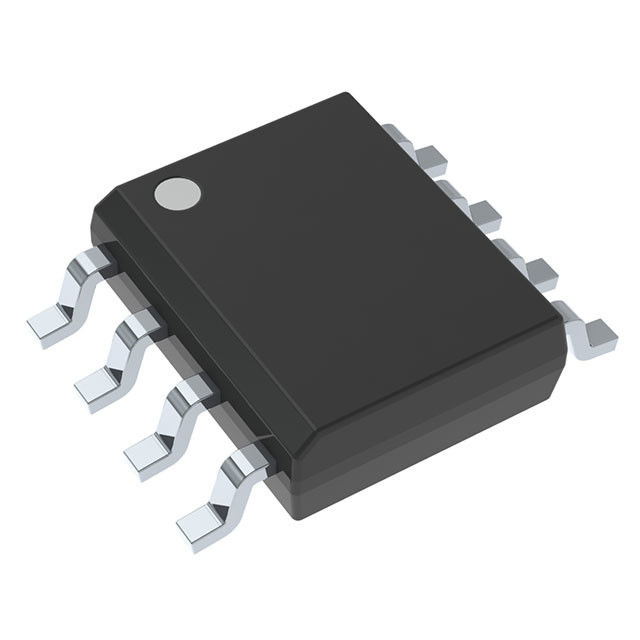

DS36C279MX EIA-RS-485-Transceiver mit geringem Stromverbrauch und Schlafmodus
LED-Leiterplatte, Leiterplatte
Merkmale
► 100 % RS-485-kompatibel
— Garantierte RS-485-Geräteinteroperation
► CMOS-Design mit geringem Stromverbrauch: ICC 500 µA max
► Schlafmodus mit automatischer Erkennung – Reduziert den ICC auf maximal 10 µA
► Integrierte, störungsfreie Ein-/Ausschaltschaltung
– Ermöglicht die Kreuzung/Verschiebung des Live-Transceivers
► DIP- und SOIC-Pakete verfügbar
► Industrieller Temperaturbereich: −40˚C bis +85˚C
► Integrierte thermische Abschaltschaltung
— Verhindert Schäden am Gerät bei zu hoher Verlustleistung
► Großer Gleichtaktbereich: −7 V bis +12 V
► Offenen Eingang ausfallsicher empfangen (Hinweis 1)
► 1⁄4 Einheitslast (DS36C279): ≥ 128 Knoten
► 1⁄2 Einheitslast (DS36C279T): ≥ 64 Knoten
► Drop-in-Ersatz für:
— LTC485 MAX485 DS75176 DS3695
Allgemeine Beschreibung
Der DS36C279 ist ein differenzieller Bus-/Leitungs-Transceiver mit geringem Stromverbrauch, der die Anforderungen des RS-485-Standards für die Mehrpunkt-Datenübertragung erfüllt.Darüber hinaus ist es kompatibel mit TIA/EIA-422-B.
Die Schlafmodusfunktion versetzt das Gerät automatisch in einen Energiesparmodus, wenn sowohl der Treiber als auch der Empfänger deaktiviert sind.†† Das Gerät eignet sich ideal für den Einsatz in energieintensiven Anwendungen, bei denen das Gerät möglicherweise für längere Zeit deaktiviert ist.
Die Treiber- und Empfängerausgänge sind TRI-STATE®-fähig.Die Treiberausgänge arbeiten über den gesamten Gleichtaktbereich von –7 V bis +12 V.Buskonflikte oder Fehlersituationen, die zu einer übermäßigen Verlustleistung innerhalb des Geräts führen, werden von einem thermischen Abschaltkreis behandelt, der die Treiberausgänge in einen Zustand mit hoher Impedanz zwiCM GROUP
Der Empfänger verfügt über eine ausfallsichere Schaltung, die einen hohen Ausgangszustand garantiert, wenn die Eingänge offen bleiben.† Der DS36C279T ist vollständig für den industriellen Temperaturbereich (–40 °C bis +85 °C) spezifiziert.
