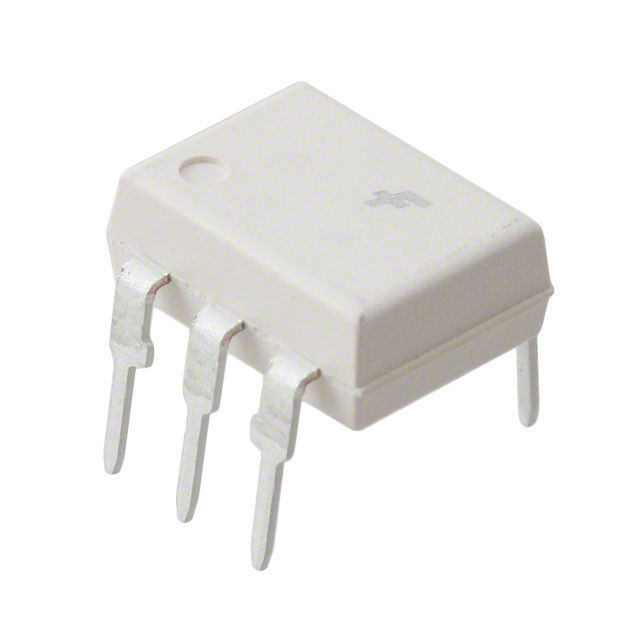

MOC3052M Integrierter Schaltkreis-Chip-OPTOISOLATOR TRIAC-TREIBER
electronics ic chip
,integrated circuit components
Aktienangebot (Hot Sell)
| Teile-Nr. | Menge | Marke | D/C | Paket |
| PCA9515APWR | 17608 | TI | 10+ | TSSOP-8 |
| PCA9535CPW | 15881 | 07+ | TSSOP-24 | |
| PCA9535D | 9775 | 06+ | SOP-24 | |
| PCA9536D | 7718 | 06+ | SOP-8 | |
| PCA9632TK | 7689 | 13+ | SOP-8 | |
| PCF7936AS | 3348 | 14+ | SOT-385 | |
| PCF7946AT | 4313 | 15+ | SOP-14 | |
| PCF85162T | 15952 | 16+ | TSSOP-48 | |
| PCF8563P | 17396 | 16+ | DIP-8 | |
| PCF8563T/5 | 8292 | 16+ | SOP-8 | |
| PCF8574AP | 3803 | 15+ | TSSOP-20 | |
| PCF8574P | 5291 | 16+ | DIP-16 | |
| PCF8576CT/1 | 12402 | 16+ | SSOP-56 | |
| PCF8583T | 13254 | 16+ | SOP-8 | |
| PCF8593T | 8742 | PHILIPS | 04+ | SOP-8 |
| PCM1804DBR | 2863 | TI | 15+ | SSOP-28 |
| PCM4202DBR | 2279 | TI | 15+ | SSOP-28 |
| PD69104B1ILQ | 1812 | MIKROSEMI | 14+ | QFN48 |
| PDS5100-13 | 18019 | DIODEN | 14+ | STD202 |
| PDTC143ET | 9000 | 14+ | SOT-23 | |
| PE-68828NLS | 3923 | IMPULS | 16+ | SOP-12 |
| PEB3265HV1.5 | 7229 | 13+ | QFP64 | |
| PEB4165TV1.1 | 9846 | INFINEO | 13+ | HSOP20 |
| PEMH9 | 8000 | PHILIPS | 06+ | SOT666 |
| PESD12VS5UD | 21000 | 10+ | SOT23-6 | |
| PESD3V3L5UF | 63000 | 13+ | SOT-886 | |
| PESD5V0F1USF | 64000 | 15+ | DSN0603-2 | |
| PESD5V0S1BA | 21000 | 15+ | SOD-323 | |
| PESD5V2S2UT | 12000 | 16+ | SOT-23 | |
| PGB1010603MRHF | 61000 | LITTEIFUS | 15+ | SMD0603 |
6-PIN-DIP-RANDOM-PHASE-OPTOISOLATOREN TRIAC-TREIBER (600 VOLT SPITZE)
MOC3051-M MOC3052-M
BESCHREIBUNG
Der MOC3051-M und der MOC3052-M bestehen aus einer AlGaAs-Infrarot-Emissionsdiode, die optisch an einen bilateralen Silizium-Wechselstromschalter (Triac) ohne Nulldurchgang gekoppelt ist.Diese Geräte isolieren die Niederspannungslogik von 115- und 240-VAC-Leitungen, um eine zufällige Phasensteuerung von Hochstrom-Triacs oder Thyristoren zu ermöglichen.Diese Geräte verfügen über eine deutlich verbesserte statische dv/dt-Fähigkeit, um eine stabile Schaltleistung induktiver Lasten zu gewährleisten.
MERKMALE
• Ausgezeichnet IFTStabilität – IR-emittierende Diode weist eine geringe Verschlechterung auf
• Hohe Isolationsspannung – mindestens 7500 V Spitzen-VAC
• Vom Underwriters Laboratory (UL) anerkannt – Aktenzeichen E90700
• 600 V Spitzensperrspannung
• VDE-anerkannt (Datei-Nr. 94766)
- Bestelloption V (z. B. MOC3052V-M)
ANWENDUNGEN
• Magnet-/Ventilsteuerungen
• Lampenvorschaltgeräte
• Statischer Wechselstromschalter
• Anbindung von Mikroprozessoren an 115- und 240-VAC-Peripheriegeräte
• Halbleiterrelais
• Glühlampen-Dimmer
• Temperaturkontrollen
• Motorsteuerung
ABSOLUT BESTE BEWERTUNGEN(TA= 25°C, sofern nicht anders angegeben)
| Parameter | Symbol | Gerät | Wert | Einheiten |
|
GESAMTGERÄT Lagertemperatur |
TSTG |
Alle |
-40 bis +150 |
°C |
| Betriebstemperatur | TOPR | Alle | -40 bis +85 | °C |
| Bleilottemperatur | TSOL | Alle | 260 für 10 Sek | °C |
| Sperrschichttemperaturbereich | TJ | Alle | -40 bis +100 | °C |
| Isolationsstoßspannung(3)(Spitzenwechselspannung, 60 Hz, 1 Sek. Dauer) | VISO | Alle | 7500 | Vac(Pk) |
| Gesamtverlustleistung des Geräts bei 25 °C | PD | Alle | 330 | mW |
| Reduzieren Sie die Leistung über 25 °C | 4.4 | mW/°C | ||
|
EMITTER Kontinuierlicher Vorwärtsstrom |
ICHF |
Alle |
60 |
mA |
| Sperrspannung | VR | Alle | 3 | V |
| Gesamtverlustleistung bei 25 °C Umgebungstemperatur | PD | Alle | 100 | mW |
| Reduzieren Sie die Leistung über 25 °C | 1.33 | mW/°C | ||
|
DETEKTOR Ausgangsklemmenspannung im ausgeschalteten Zustand |
VDRM |
Alle |
600 |
V |
| Wiederkehrender Spitzenstoßstrom (PW = 100 ms, 120 pps) | ICHTSM | Alle | 1 | A |
| Gesamtverlustleistung bei 25 °C Umgebungstemperatur | PD | Alle | 300 | mW |
| Reduzieren Sie die Leistung über 25 °C | 4 | mW/°C |
PAKET
