A4982SLPTR-T Integrierter Schaltkreis-Chip-DMOS-Mikroschritttreiber
electronics ic chip
,integrated circuit components
A4982 DMOS-Mikroschritttreiber mit Übersetzer und Überstromschutz
Funktionen und Vorteile
▪ Niedriges RDS(EIN)Ausgänge
▪ Automatische Erkennung/Auswahl des Stromabfallmodus
▪ Gemischte und langsame Stromabfallmodi
▪ Synchrongleichrichtung für geringe Verlustleistung
▪ Internes UVLO
▪ Querstromschutz
▪ 3,3- und 5-V-kompatible Logikversorgung
▪ QFN- und TSSOP-Gehäuse mit dünnem Profil
▪ Überhitzungsschutzschaltung
▪ Kurzschluss-zu-Erde-Schutz
▪ Lastkurzschlussschutz
▪ Niedrigstrom-Schlafmodus, < 10 μA
▪ No Smoke No Fire (NSNF)-Konformität (ET-Paket)
Beschreibung
Der A4982 ist ein kompletter Mikroschrittmotortreiber mit integriertem Übersetzer für eine einfache Bedienung.Es ist für den Betrieb von bipolaren Schrittmotoren im Voll-, Halb-, Viertel- und Sechzehntelschrittmodus mit einer Ausgangsantriebskapazität von bis zu 35 V und ±2 A ausgelegt. Der A4982 verfügt über einen Stromregler mit fester Ausschaltzeit, der kann im langsamen oder gemischten Abklingmodus betrieben werden.
Das ET-Gehäuse erfüllt die Kundenanforderungen für NSNF-Designs (No Smoke No Fire), indem es No-Connect-Pins zwischen kritischen Ausgangs-, Erfassungs- und Versorgungspins hinzufügt.Im Falle eines Kurzschlusses zwischen Stiften und benachbarten Stiften verursacht das Gerät also weder Rauch noch Feuer.Darüber hinaus verursacht das Gerät weder Rauch noch Feuer, wenn ein Kontakt mit Masse kurzgeschlossen oder offen gelassen wird.
Der Übersetzer ist der Schlüssel zur einfachen Implementierung des A4982.Durch einfaches Eingeben eines Impulses am STEP-Eingang wird der Motor um einen Mikroschritt angetrieben.Es sind keine Phasenfolgetabellen, Hochfrequenz-Steuerleitungen oder komplexe Schnittstellen zu programmieren.Die A4982-Schnittstelle eignet sich ideal für Anwendungen, bei denen ein komplexer Mikroprozessor nicht verfügbar oder überlastet ist.
Während des Stepping-Betriebs wählt die Chopping-Steuerung im A4982 automatisch den aktuellen Decay-Modus, Slow oder Mixed.
Im gemischten Abklingmodus ist das Gerät zunächst für einen Teil der festgelegten Ausschaltzeit auf einen schnellen Abklingzustand und dann für den Rest der Ausschaltzeit auf einen langsamen Abklingwert eingestellt.Die Steuerung des gemischten Abklingstroms führt zu reduzierten hörbaren Motorgeräuschen, erhöhter Schrittgenauigkeit und reduzierter Verlustleistung.
Zur Verbesserung der Verlustleistung während des PWM-Betriebs ist eine interne Synchrongleichrichter-Steuerschaltung vorgesehen.Der interne Schaltkreisschutz umfasst: thermische Abschaltung mit Hysterese, Unterspannungssperre (UVLO) und Querstromschutz.Eine spezielle Einschaltsequenzierung ist nicht erforderlich.

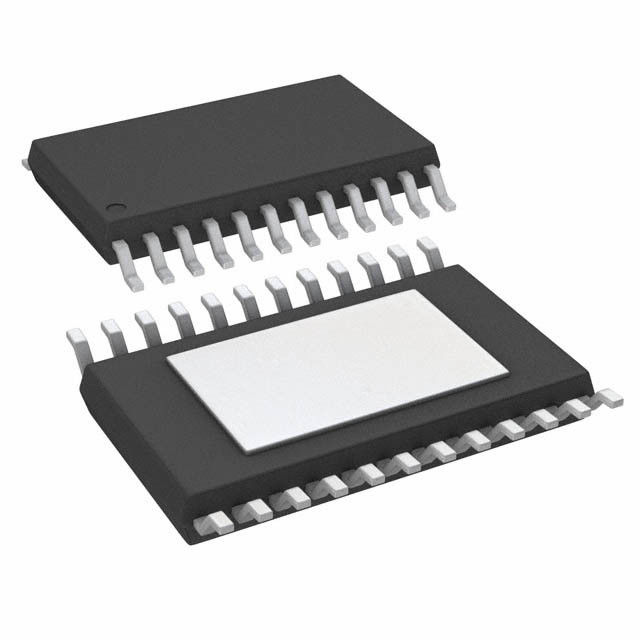

Der A4982 wird in zwei oberflächenmontierbaren Gehäusen geliefert: dem ET, einem 5 mm × 5 mm großen QFN-Gehäuse mit einer nominalen Gesamthöhe von 0,90 mm, und dem LP-Gehäuse, einem 24-poligen TSSOP.Beide Gehäuse verfügen über freiliegende Pads für eine verbesserte Wärmeableitung, sind frei von Blei (Pb) (Suffix –T) und verfügen über 100 % matt verzinnte Leadframes.
Pakete:
Typisches Anwendungsdiagramm
absolut beste Bewertungen
| Charakteristisch | Symbol | Anmerkungen | Bewertung | Einheiten |
|---|---|---|---|---|
| Versorgungsspannung laden | VBB | 35 | V | |
| Ausgangsstrom | ICHAUS | ±2 | A | |
| Logikeingangsspannung | VIN | –0,3 bis 5,5 | V | |
| Logikversorgungsspannung | VDD | –0,3 bis 5,5 | V | |
| VBBx zu OUTx | 35 | V | ||
| Spannung messen | VSINN | 0,5 | V | |
| Referenz Spannung | VREF | 5.5 | V | |
| Betriebsumgebungstemperatur | TA | Bereich S | –20 bis 85 | °C |
| Maximale Kreuzung | TJ(maximal) | 150 | °C | |
| Lagertemperatur | Tstg | –55 bis 150 | °C |
Auswahlhilfe
| Artikelnummer | Paket | Verpackung |
|---|---|---|
| A4982SETTR-T | 32-Pin-QFN mit freiliegendem Wärmeleitpad | 1500 Stück pro 7 Zoll.Spule |
| A4982SLPTR-T | 24-Pin-TSSOP mit freiliegendem Wärmeleitpad | 4000 Stück pro 13 Zoll.Spule |
