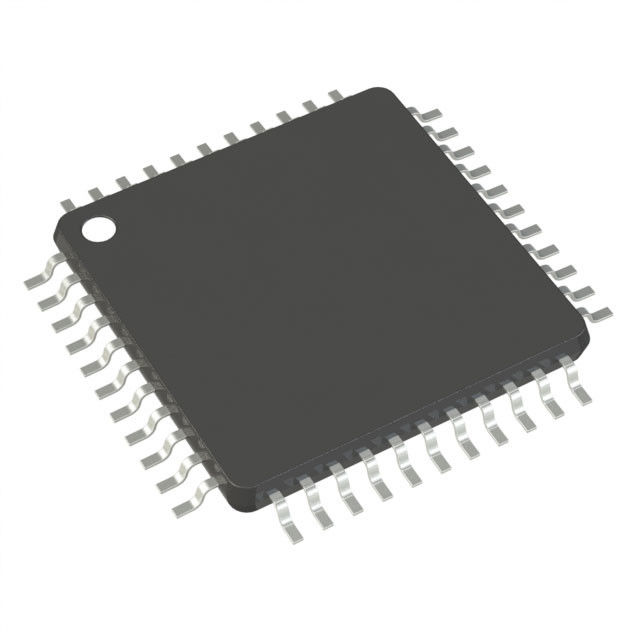

PIC18F4680-I/PT integrierte Schaltkreiskomponenten 8-Bit-Mikrocontroller – MCU
electronics ic chip
,integrated circuit ic
PIC18F2585/2680/4585/4680
Rev. A1 Silizium-Errata
Die von Ihnen erhaltenen PIC18F2585/2680/4585/4680 Rev. A1-Teile entsprechen funktionell dem Gerätedatenblatt (DS39625C), mit Ausnahme der unten beschriebenen Anomalien.Alle Fragen zur Klärung des Datenblatts im Zusammenhang mit dem PIC18F2585/2680/4585/4680 werden in einem separaten Datenblatt-Errata gemeldet.Bitte überprüfen Sie die Microchip-Website auf bestehende Probleme.
Alle hier aufgeführten Probleme werden in zukünftigen Versionen des PIC18F2585/2680/4585/4680-Siliziums behoben.
1. Modul: ECCP
Wenn Sie eine Abschaltbedingung mithilfe eines Bittests am ECCPASE-Bit (ECCP1AS<7>) überwachen oder eine Bitoperation am ECCPASE-Bit durchführen, kann das Gerät unerwartete Ergebnisse liefern.
Umgehen
Bevor Sie einen Bittest oder eine Bitoperation am ECCPASE-Bit durchführen, kopieren Sie das ECCP1AS-Register in das Arbeitsregister und führen Sie dort den Test oder die Operation durch.
Durch die Vermeidung dieser Vorgänge am ECCPASE-Bit im ECCP1AS-Register funktioniert das Modul normal
2. Modul: ECCP
Wenn eine Abschaltbedingung auftritt, wird der Ausgangsport für die Dauer des Ereignisses inaktiv gemacht.Nach Beendigung des Ereignisses, das die Abschaltung verursacht hat, aktiviert das ECCP-Modul sofort den PWM-Ausgang und wartet nicht bis zum Beginn des nächsten PWM-Zyklus.
Umgehen
Deaktivieren Sie die automatische Neustartfunktion in der Software, fragen Sie das Timer2 Interrupt Flag (TMR2IF) ab und löschen Sie das ECCPASE-Bit erst, wenn TMR2IF gesetzt ist.
3. Modul: ECCP
ECCP1, das für die automatische Abschaltung mit Komparator 1 konfiguriert ist, verfälscht den PWM-Tastverhältnisimpuls.Darüber hinaus wird der Impuls nicht konsistent mit dem Beginn der Periode synchronisiert, und das Ende des Impulses kann jederzeit innerhalb der Periode erfolgen.
Umgehen
Keiner.
4. Modul: ECCP
Das Ereignis der automatischen Abschaltung führt dazu, dass die ECCP-Pins (P1A, P1B, P1C, P1D) einen höheren Strom ziehen als erwartet.Dies geschieht, wenn die Bits ECCPAS1 oder ECCPAS0 gesetzt sind und ein automatisches Abschaltereignis auftritt.
Umgehen
Keiner.
5. Modul: ECCP
Die Quelle für die automatische Abschaltung, FLT0, hat eine umgekehrte Polarität als die Beschreibung in Abschnitt 16.4.7 „Erweiterte automatische PWM-Abschaltung“ des Gerätedatenblatts.Ein logischer Hochspannungspegel an FLT0 führt zu einer Abschaltung an ECCP1.
Umgehen
Kehren Sie die Logik im Quellcode des Programms um.
