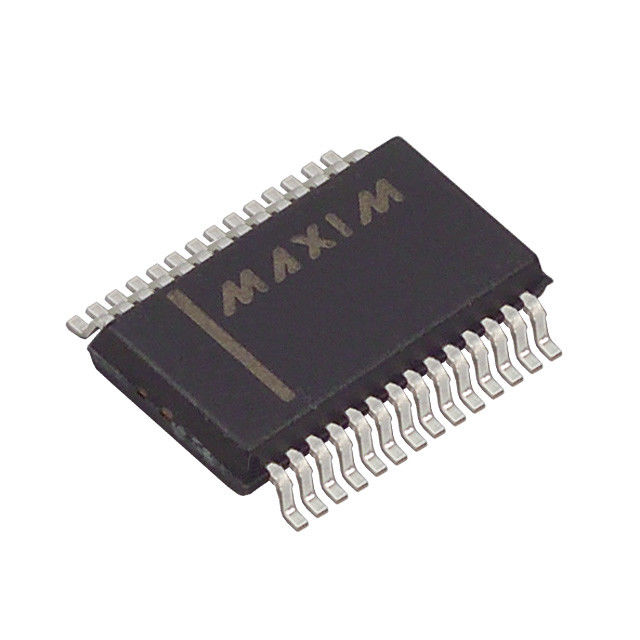

MAX3243ECAI ±15 kV ESD-geschützter RS-232-Chip-Transceiver mit integrierter Schaltung und automatischer Abschaltung

MAX3243ECAI RS-232-Transceiver mit ±15 kV ESD-Schutz und automatischer Abschaltung

Allgemeine Beschreibung

Bei den Modellen MAX3221E/MAX3223E/MAX3243E handelt es sich um EIA/TIA-232- und V.28/V.24-Kommunikationsschnittstellen mit 3-V-Stromversorgung und automatischer Abschalt-/Weckfunktion, hohen Datenraten und verbessertem Schutz vor elektrostatischer Entladung (ESD).Alle Senderausgänge und Empfängereingänge sind mit IEC 1000-4-2 AirGap Discharge bis ±15 kV, mit IEC 1000-4-2 Contact Discharge bis ±8 kV und mit dem Human Body Model bis ±15 kV geschützt.Der MAX3221E/MAX3223E/MAX3243E erreicht mit der revolutionären AutoShutdown™-Funktion von Maxim einen Versorgungsstrom von 1 µA.Sie sparen Strom, ohne Änderungen am vorhandenen BIOS oder Betriebssystem vorzunehmen, indem sie in den Energiesparmodus wechseln, wenn das RS-232-Kabel abgezogen wird oder wenn die Sender der angeschlossenen Peripheriegeräte ausgeschaltet sind.Die Transceiver verfügen über eine proprietäre Low-Dropout-Senderausgangsstufe, die echte RS-232-Leistung von einer +3,0 V bis +5,5 V-Versorgung mit einer doppelten Ladungspumpe liefert.Die Ladungspumpe benötigt für den Betrieb an einer +3,3-V-Versorgung nur vier kleine 0,1-µF-Kondensatoren.Jedes Gerät läuft garantiert mit Datenraten von 250 Kbit/s und behält gleichzeitig die RS-232-Ausgangspegel bei.Der MAX3221E enthält nur einen Treiber und einen Empfänger und ist damit der kleinste RS-232-Transceiver mit Einzelversorgung.Der MAX3223E verfügt über zwei Treiber und zwei Empfänger.Der MAX3243E ist ein kompletter serieller Anschluss mit 3 Treibern und 5 Empfängern, ideal für Notebooks oder Subnotebooks.Es verfügt außerdem über zwei nichtinvertierende Empfängerausgänge, die immer aktiv sind, sodass externe Geräte überwacht werden können, ohne die Schutzdioden in Schaltkreisen, die möglicherweise ausgeschaltet sind, in Durchlassrichtung vorzuspannen.Die Modelle MAX3221E, MAX3223E und MAX3243E sind in platzsparenden SSOP-Gehäusen erhältlich.

Merkmale

ESD-Schutz für RS-232-E/A-Pins: ±15 kV – Modell des menschlichen Körpers ±8 kV – IEC1000-4-2, Kontaktentladung ±15 kV – IEC1000-4-2, Luftspaltentladung

Latchup-frei

1 µA Versorgungsstrom

Garantierte Datenrate von 250 kbit/s

Garantierte Anstiegsgeschwindigkeit von 6 V/µs

Erfüllt die EIA/TIA-232-Spezifikationen bis 3,0 V

Kleinster RS-232-Transceiver mit Einzelversorgung (MAX3221E)

Garantierte Maussteuerung (MAX3243E)

Kleine 0,1µF-Kondensatoren

Bestellinformationen

Auswahlhilfe

ABSOLUT BESTE BEWERTUNGEN

VCC zu GND................................................ .................-0,3V bis +6V

V+ zu GND (Hinweis 1)............................................ ........-0,3V bis +7V

V- zu GND (Hinweis 1) ............................................ .........+0,3V bis -7V

V+ + |V-|(Anmerkung 1) .............................................. ...................+13V

Eingangsspannungen

T_IN, EN, FORCEON, FORCEOFF zu GND ............-0,3V bis +6V

R_IN zu GND ................................................ .......................±25V

Ausgangsspannungen

T_OUT zu GND................................................ .................±13,2V

R_OUT, R2OUTB, INVALID zu GND.........-0,3V zu (VCC + 0,3V)

Kurzschlussdauer

T_OUT zu GND ................................................ ..........Kontinuierlich

Dauerverlustleistung (TA = +70°C)

16-Pin-SSOP (Reduzierung um 7,14 mW/°C über +70 °C) ...........571 mW

20-Pin-Kunststoff-DIP (Reduzierung 11,11 mW/°C über +70 °C)....889 mW

20-Pin-SSOP (Reduzierung um 8,00 mW/°C über +70 °C) ...........640 mW

28-Pin Wide SO (Reduzierung 12,50 mW/°C über +70 °C)............1 W

28-Pin-SSOP (Reduzierung 9,52 mW/°C über +70 °C)............762 mW

Betriebstemperaturbereiche

MAX32_ _EC_ _ ................................................ .....0°C bis +70°C

MAX32_ _EE_ _............................................ ...-40°C bis +85°C

Lagertemperaturbereich ............................-65 °C bis +160 °C

Leitungstemperatur (Löten, 10 Sek.) ....................+300°C

ELEKTRISCHE EIGENSCHAFTEN
