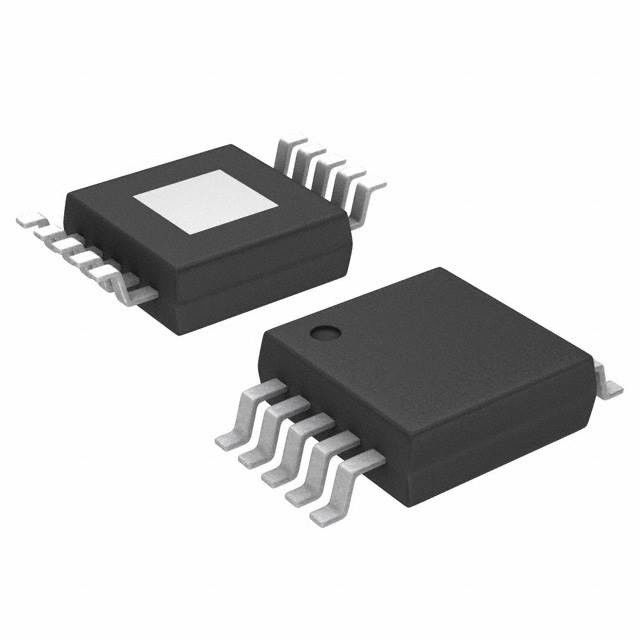

TPS54160DGQR 1,5 A, 60 V schneller Step-Down-DC/DC-Wandler mit Eco-Modus-Spannungsregler
fabricant:
Texas Instruments
Beschreibung:
Positiv justierbares 0.8V 1 Buck Switching Regulators IC gab 1.5A 10-PowerTFSOP, 10-MSOP aus (0,118"
Kategorie:
Energie-Management IC
Preis:
Negotiate
Zahlungs-Methode:
T/T, Western Union, Paypal
Spezifikationen
Spannungsunterschied:
±200mV
Funktionierende Grenzschichttemperatur:
– 40 zu 150°C
Lagertemperatur:
– 65 zu 150°C
Befestigung von Art:
SMD/SMT
Höhepunkt:
electronics ic chip
,integrated circuit ic
Einleitung
TPS54160DGQR
1,5 A, 60 V STEP-DOWN-SWIFT-DC/DC-WANDLER MIT ECO-MODUS
MERKMALE
•3,5 V bis 60 V Eingangsspannungsbereich
•200-mΩ-High-Side-MOSFET
•Hohe Effizienz bei leichten Lasten mit Impuls
•Eco-Mode™ überspringen
•116 µA Betriebsruhestrom
•1,3 µA Abschaltstrom
•300 kHz bis 2,5 MHz Schaltfrequenz
•Synchronisiert mit externer Uhr
•Einstellbarer langsamer Start/Sequenzierung
•Gute UV- und OV-Leistung
•Einstellbare UVLO-Spannung und Hysterese
•0,8 V interne Spannungsreferenz
• MSOP10-Paket mit PowerPAD™
ABSOLUT BESTE BEWERTUNGEN(1)
| WERT | EINHEIT | ||
| Eingangsspannung | Fahrgestellnummer | –0,3 bis 65 | V |
| DE | –0,3 bis 5 | ||
| STIEFEL | 73 | ||
| VSENSE | –0,3 bis 3 | ||
| COMP | –0,3 bis 3 | ||
| PWRGD | –0,3 bis 6 | ||
| SS/TR | –0,3 bis 3 | ||
| RT/CLK | –0,3 bis 3,6 | ||
| Ausgangsspannung | BOOT-PH | 8 | V |
| PH | –0,6 bis 65 | ||
| PH, 10-ns-Transient | –2 bis 65 | ||
| Spannungsunterschied | PAD an GND | ±200 | mV |
| Quellstrom | DE | 100 | µA |
| STIEFEL | 100 | mA | |
| VSENSE | 10 | µA | |
| PH | Derzeitige Begrenzung | A | |
| RT/CLK | 100 | µA | |
| Sinkstrom | Fahrgestellnummer | Derzeitige Begrenzung | A |
| COMP | 100 | µA | |
| PWRGD | 10 | mA | |
| SS/TR | 200 | µA | |
| Elektrostatische Entladung (HBM) QSS 009-105 (JESD22-A114A) | 1 | kV | |
| Elektrostatische Entladung (CDM) QSS 009-147 (JESD22-C101B.01) | 500 | V | |
| Betriebssperrschichttemperatur | –40 bis 150 | °C | |
| Lagertemperatur | –65 bis 150 | °C | |
(1) Belastungen, die über die in den absoluten Höchstwerten aufgeführten Werte hinausgehen, können zu dauerhaften Schäden am Gerät führen.Hierbei handelt es sich lediglich um Belastungswerte. Der funktionale Betrieb des Geräts unter diesen oder anderen Bedingungen, die über die unter den empfohlenen Betriebsbedingungen angegebenen hinausgehen, ist nicht impliziert.Wenn das Gerät über einen längeren Zeitraum absoluten Maximalbedingungen ausgesetzt wird, kann dies die Zuverlässigkeit des Geräts beeinträchtigen.
