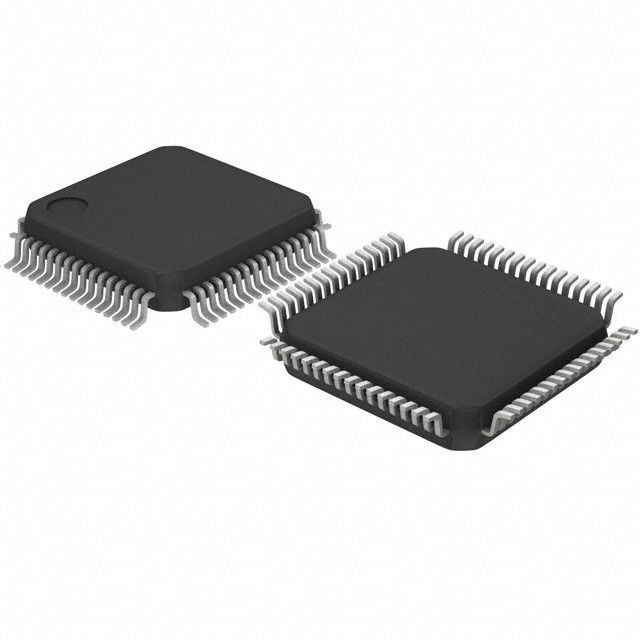

AT91 ARM Thumb-basierte Mikrocontroller AT91SAM7S256C-AU
programming ic chips
,programmable audio chip
AT91SAM7S256 Zusammenfassung vorläufig
Beschreibung
Der AT91SAM7S256 von Atmel ist Mitglied einer Serie von Flash-Mikrocontrollern mit geringer Pinzahl, die auf dem 32-Bit-ARM-RISC-Prozessor basieren.Es verfügt über einen 256-KByte-Hochgeschwindigkeits-Flash und einen 64-KByte-SRAM, eine große Auswahl an Peripheriegeräten, einschließlich eines USB-2.0-Geräts, und einen vollständigen Satz an Systemfunktionen, wodurch die Anzahl externer Komponenten minimiert wird.Das Gerät ist ein idealer Migrationspfad für 8-Bit-Mikrocontroller-Benutzer, die zusätzliche Leistung und erweiterten Speicher suchen.Der eingebettete Flash-Speicher kann vor der Montage systemintern über die JTAG-ICE-Schnittstelle oder über eine parallele Schnittstelle auf einem Produktionsprogrammierer programmiert werden.Integrierte Sperrbits und ein Sicherheitsbit schützen die Firmware vor versehentlichem Überschreiben und bewahren ihre Vertraulichkeit.Der Systemcontroller AT91SAM7S256 verfügt über einen Reset-Controller, der die Einschaltsequenz des Mikrocontrollers und des gesamten Systems verwalten kann.Der korrekte Gerätebetrieb kann durch einen eingebauten Spannungsabfalldetektor und einen Watchdog überwacht werden, der von einem integrierten RC-Oszillator läuft.Der AT91SAM7S256 ist ein Allzweck-Mikrocontroller.Sein integrierter USB-Geräteanschluss macht es zu einem idealen Gerät für Peripherieanwendungen, die eine Verbindung zu einem PC oder Mobiltelefon erfordern.Sein aggressiver Preis und sein hohes Maß an Integration dehnen seinen Einsatzbereich weit in den kostensensiblen Verbrauchermarkt mit hohem Volumen aus.
Netzteile
Der AT91SAM7S256 verfügt über sechs Arten von Stromversorgungspins und integriert einen Spannungsregler, sodass das Gerät mit nur einer Spannung versorgt werden kann.Die sechs Stromversorgungs-Pin-Typen sind: • VDDIN-Pin.Es versorgt den Spannungsregler und den ADC mit Strom;Die Spannung reicht von 3,0 V bis 3,6 V, nominal 3,3 V.Wenn der Spannungsregler nicht verwendet wird, sollte VDDIN mit GND verbunden werden.• VDDOUT-Pin.Es ist der Ausgang des 1,8-V-Spannungsreglers.• VDDIO-Pin.Es versorgt die I/O-Leitungen und die USB-Transceiver mit Strom;Dual-Spannungsbereich wird unterstützt.Bereich von 3,0 V bis 3,6 V, nominal 3,3 V.Beachten Sie, dass die Versorgung von VDDIO mit weniger als 3,0 V die Verwendung der USB-Transceiver verhindert.• VDDFLASH-Pin.Es versorgt einen Teil des Flashs mit Strom und ist für den ordnungsgemäßen Betrieb des Flashs erforderlich.Die Spannung reicht von 3,0 V bis 3,6 V, nominal 3,3 V.• VDDCORE-Pins.Sie versorgen die Logik des Geräts;Die Spannung reicht von 1,65 V bis 1,95 V, typisch 1,8 V.Es kann mit einem Entkopplungskondensator an den VDDOUT-Pin angeschlossen werden.VDDCORE ist erforderlich, damit das Gerät, einschließlich seines eingebetteten Flashs, ordnungsgemäß funktioniert.• VDDPLL-Pin.Es versorgt den Oszillator und die PLL mit Strom.Es kann direkt an den VDDOUT-Pin angeschlossen werden.Für die verschiedenen Netzteile sind keine separaten Erdungsstifte vorgesehen.Es sind nur GND-Pins vorhanden und sollten so kurz wie möglich mit der Erdungsebene des Systems verbunden werden.
|
Bestellcode
|
Paket | Pakettyp | Überarbeitung des ROM-Codes | Temperaturbetriebsbereich |
| AT91SAM7S256-AU-001 | LQFP 64 | Grün | 001 | Industriell (-40° C bis 85° C) |
