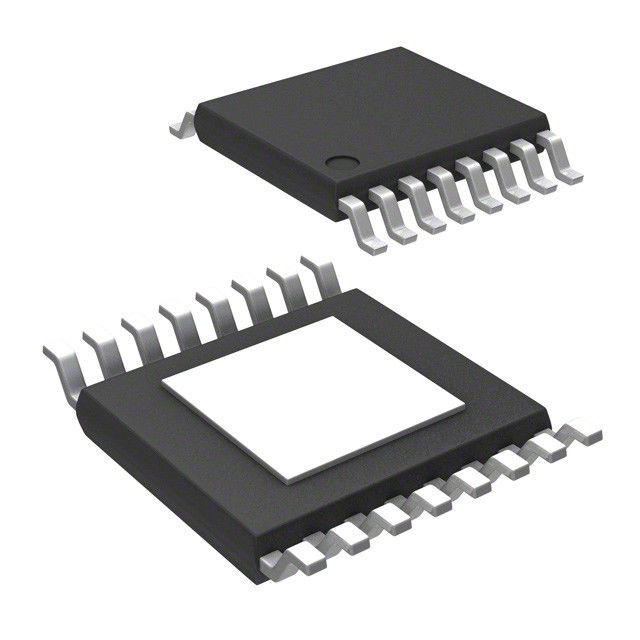

TPS40061PWPR Programmierbare IC-Chips SYNCHRONER BUCK-CONTROLLER MIT WIDE INPUT
fabricant:
Texas Instruments
Beschreibung:
Prüfer IC 16-HTSSOP Buck Regulator Positive Output Step-Downs DC-DC
Kategorie:
Energie-Management IC
Preis:
Negotiation
Zahlungs-Methode:
T/T, Western Union, Paypal
Spezifikationen
VIN:
60 V
VFB, SS/SD, SYNCHRONISIERUNG:
– 0,3 V bis 6 V
SW:
– 0,3 V bis 60 V oder VIN+5 V
Schalter-Ausgleichstrom < 50 ns:
– 2,5 V
BAUT., FUNKTELEGRAFIE, KFF, SS:
– 0,3 V bis 6 V
Höhepunkt:
programming ic chips
,programmable audio chip
Einleitung
SYNCHRONER BUCK-CONTROLLER MIT BREITEM EINGANG
BESCHREIBUNG
Bei den Modellen TPS40060 und TPS40061 handelt es sich um synchrone Hochspannungs-Abwärtswandler mit großem Eingang (10 V bis 55 V).Diese Gerätefamilie bietet Designflexibilität mit einer Vielzahl benutzerprogrammierbarer Funktionen, darunter Sanftanlauf, UVLO, Betriebsfrequenz, Spannungsvorsteuerung, High-Side-Strombegrenzung und Schleifenkompensation.Diese Geräte sind auch mit einer externen Versorgung synchronisierbar.
Die TPS40060 und TPS40061 enthalten MOSFET-Gate-Treiber für externe P-Kanal-High-Side- und
N-Kanal-Synchrongleichrichter-MOSFETs (SR).Die Gate-Ansteuerlogik umfasst eine Anti-Querleitungsschaltung, um gleichzeitige High-Side- und synchrone Gleichrichterleitung zu verhindern.
|
TERMINAL NAME NR. |
E/A | BESCHREIBUNG |
| BP5 3 | Ö | 5-V-Referenz.Dieser Pin sollte mit einem 0,1-µF-Keramikkondensator zur Erde umgangen werden.Dieser Pin kann mit einer externen Gleichstromlast von 1 mA oder weniger verwendet werden. |
| BP10 11 | Ö | 10-V-Referenz zur Gate-Ansteuerung des N-Kanal-Synchrongleichrichters.Dieser Pin sollte von einem 1-µF-Keramikkondensator umgangen werden.Dieser Pin kann mit einer externen Gleichstromlast von 1 mA oder weniger verwendet werden. |
| BPN10 13 | Ö | Negative 8-V-Referenz in Bezug auf die Fahrgestellnummer.Diese Spannung wird zur Gate-Ansteuerung des High-Side-P-Kanal-MOSFET verwendet.Dieser Pin sollte mit einem 0,1-µF-Kondensator an VIN umgangen werden |
| COMP 8 | ICH | Ausgang des Fehlerverstärkers, Eingang zum PWM-Komparator.Ein Rückkopplungsnetzwerk ist von diesem Pin mit dem VFB-Pin verbunden, um die Gesamtschleife zu kompensieren.Der Comp-Pin ist intern über der Spitze der Rampe geklemmt, um das Einschwingverhalten großer Signale zu verbessern |
| HDRV 14 | Ö | Floating-Gate-Antrieb für den High-Side-P-Kanal-MOSFET.Dieser Pin wechselt von VIN (MOSFET aus) zu BPN10 (MOSFET ein). |
| ILIM 16 | ICH | Strombegrenzungspin, der zum Festlegen des Überstromschwellenwerts verwendet wird.Eine interne Stromsenke von diesem Pin zur Masse bewirkt einen Spannungsabfall an einem externen Widerstand, der von diesem Pin an VIN angeschlossen ist.Die Spannung an diesem Pin wird mit dem Spannungsabfall (VIN -SW) über dem High-Side-MOSFET während der Leitung verglichen. |
| KFF 1 | ICH | Von diesem Pin wird ein Widerstand an VIN angeschlossen, um den Betrag der Spannungsweiterleitung zu programmieren.Der in diesen Pin eingespeiste Strom wird intern geteilt und zur Steuerung der Steigung der PWM-Rampe verwendet. |
