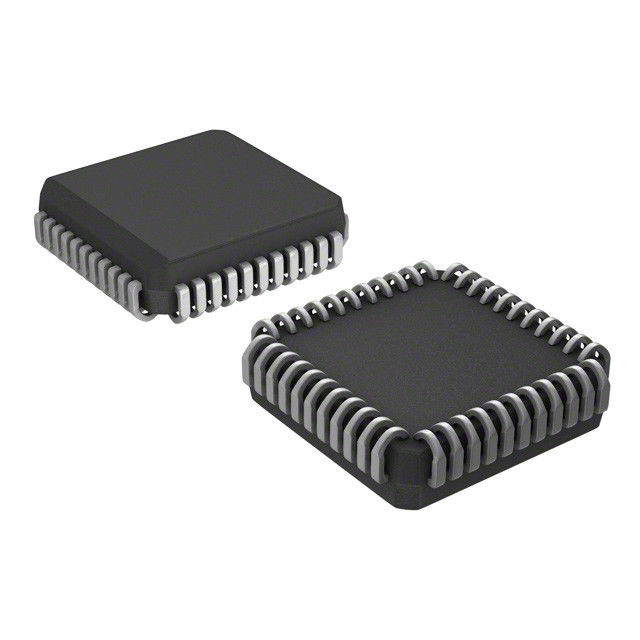

XC9572XL-10PCG44C Hochleistungs-CPLD-Digital-ICs sind integrierte Schaltkreise
programming ic chips
,ic programmer circuit
XC9572XL Hochleistungs-CPLD
Leistungsschätzung
Die Verlustleistung in CPLDs kann je nach Systemfrequenz, Designanwendung und Ausgangsbelastung erheblich variieren.Um die Verlustleistung zu reduzieren, kann jede Makrozelle in einem XC9500XL-Gerät für den Energiesparmodus konfiguriert werden (vom standardmäßigen Hochleistungsmodus).Darüber hinaus werden nicht verwendete Produktlaufzeiten und Makrozellen von der Software automatisch deaktiviert, um noch mehr Strom zu sparen.Für eine allgemeine Schätzung des ICC kann die folgende Gleichung verwendet werden:
ICC(mA) = MCHS(0,175*PTHS + 0,345) + MCLP(0,052*PTLP + 0,272) + 0,04 * MCTOG(MCHS +MCLP)* f
Diese Berechnung wurde aus Labormessungen eines XC9500XL-Bauteils abgeleitet, das mit 16-Bit-Zählern gefüllt ist und die Aktivierung eines einzelnen Ausgangs (LSB) ermöglicht.Der tatsächliche ICC-Wert variiert je nach Designanwendung und sollte während des normalen Systembetriebs überprüft werden.Abbildung 1 zeigt die obige Schätzung in grafischer Form.Eine ausführlichere Erläuterung des Stromverbrauchs in diesem Gerät finden Sie unter Xilinx
Absolute Höchstbewertungen(2)
| Symbol | Beschreibung | Wert | Einheiten |
| VCC | Versorgungsspannung relativ zu GND | –0,5 bis 4,0 | V |
| Fahrgestellnummer | Eingangsspannung relativ zu GND(1) | –0,5 bis 5,5 | V |
| VTS | Am 3-Status-Ausgang angelegte Spannung(1) | –0,5 bis 5,5 | V |
| TSTG | Lagertemperatur (Umgebung)(3) | –65 bis +150 | oC |
| TJ | Stellentemperatur | +150 | oC |
Informationen zur Geräteteilkennzeichnung und Bestellkombination
