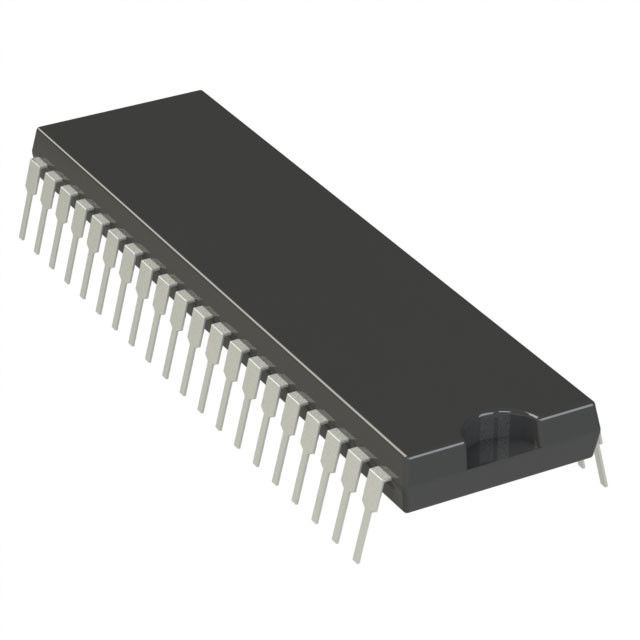

ATMEGA8535-16PU 8-Bit-Mikrosteuerung mit 8 KByte systemintern programmierbarem Flash
8-Bit-Mikrocontroller mit 8K Bytes systemintern programmierbarem Flash
ATmega8535 ATmega8535L
Merkmale
• Leistungsstarker AVR® 8-Bit-Mikrocontroller mit geringem Stromverbrauch
• Erweiterte RISC-Architektur
– 130 leistungsstarke Anweisungen
– Ausführung mit den meisten Einzeltaktzyklen
– 32 x 8 Allzweck-Arbeitsregister
– Vollständig statischer Betrieb
– Bis zu 16 MIPS Durchsatz bei 16 MHz
– On-Chip-2-Zyklus-Multiplikator
• Nichtflüchtige Programm- und Datenspeicher
– 8 KB selbstprogrammierbarer Flash im System. Lebensdauer: 10.000 Schreib-/Löschzyklen
– Optionaler Boot-Code-Abschnitt mit unabhängigen Sperrbits, In-System-Programmierung durch On-Chip
Echter Lese-während-Schreibvorgang des Boot-Programms
– 512 Bytes EEPROM-Ausdauer: 100.000 Schreib-/Löschzyklen
– 512 Byte internes SRAM
– Programmiersperre für Softwaresicherheit
• Peripheriefunktionen
– Zwei 8-Bit-Timer/Zähler mit separaten Vorteilern und Vergleichsmodi
– Ein 16-Bit-Timer/Zähler mit separatem Vorteiler, Vergleichsmodus und Erfassungsmodus
– Echtzeitzähler mit separatem Oszillator
– Vier PWM-Kanäle
– 8-Kanal-10-Bit-ADC, 8 Single-Ended-Kanäle, 7 Differentialkanäle, nur für TQFP-Paket
2 Differenzkanäle mit programmierbarer Verstärkung bei 1x, 10x oder 200x nur für TQFP-Paket
– Byteorientierte serielle Zweidrahtschnittstelle
– Programmierbarer serieller USART
– Serielle Master/Slave-SPI-Schnittstelle
– Programmierbarer Watchdog-Timer mit separatem On-Chip-Oszillator
– On-Chip-Analogkomparator
• Spezielle Mikrocontroller-Funktionen
– Power-on Reset und programmierbare Brown-out-Erkennung
– Intern kalibrierter RC-Oszillator
– Externe und interne Interruptquellen
– Sechs Schlafmodi: Leerlauf, ADC-Rauschunterdrückung, Energiesparmodus, Ausschalten, Standby und Erweitert
Stehen zu
• E/A und Pakete
– 32 programmierbare I/O-Leitungen
– 40-Pin-PDIP, 44-Pin-TQFP, 44-Pin-PLCC und 44-Pad-QFN/MLF
• Betriebsspannungen
– 2,7 - 5,5 V für ATmega8535L
– 4,5 - 5,5 V für ATmega8535
• Geschwindigkeitsstufen
– 0 - 8 MHz für ATmega8535L
– 0 - 16 MHz für ATmega8535
Absolut beste Bewertungen*
Betriebstemperatur................................. -55 °C bis +125 °C
Lagertemperatur ................................. -65°C bis +150°C
Spannung an jedem Pin außer RESET
in Bezug auf Masse ................................-0,5 V bis VCC+0,5V
Spannung bei RESET in Bezug auf Masse......-0,5 V bis +13,0 V
Maximale Betriebsspannung ................................................ 6,0 V
Gleichstrom pro I/O-Pin ................................... .... 40,0 mA
Gleichstrom VCCund GND-Pins ........................ 200,0 PDIP und 400 mA TQFP/MLF/PLCCmA
*HINWEIS: Belastungen, die über die unter „Absolute Höchstwerte“ aufgeführten Werte hinausgehen, können zu dauerhaften Schäden am Gerät führen.Hierbei handelt es sich lediglich um eine Belastungsbewertung. Der funktionale Betrieb des Geräts unter diesen oder anderen Bedingungen, die über die in den Betriebsabschnitten dieser Spezifikation angegebenen hinausgehen, ist nicht impliziert.Wenn das Gerät über einen längeren Zeitraum absoluten Maximalnennbedingungen ausgesetzt wird, kann dies die Zuverlässigkeit des Geräts beeinträchtigen.
Pin-Konfigurationen
Pinbelegung ATmega8535
Überblick
Der ATmega8535 ist ein CMOS-8-Bit-Mikrocontroller mit geringem Stromverbrauch, der auf der AVR-erweiterten RISC-Architektur basiert.Durch die Ausführung von Anweisungen in einem einzigen Taktzyklus erreicht der ATmega8535 Durchsätze von nahezu 1 MIPS pro MHz, sodass der Systementwickler den Stromverbrauch im Verhältnis zur Verarbeitungsgeschwindigkeit optimieren kann.
Blockdiagramm
