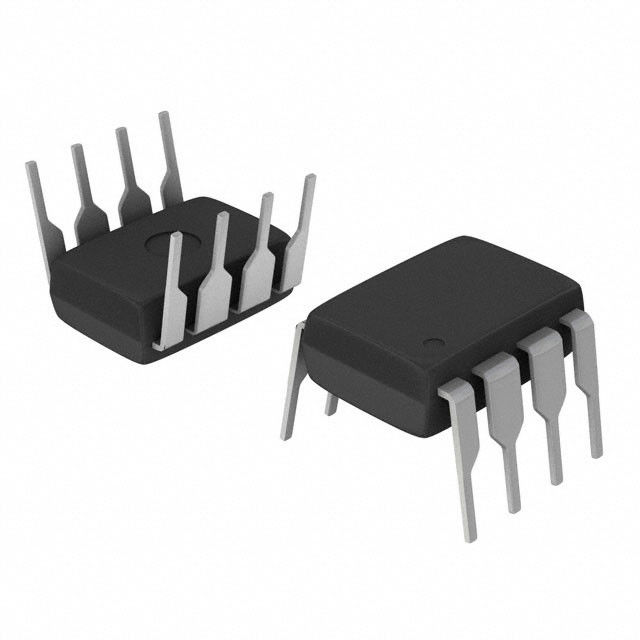

Rauscharmer TLC271CP-Verstärker, programmierbare IC-Chips, 18 V Versorgungsspannung

Aktienangebot (Hot Sell)

TLC271, TLC271A, TLC271B

LinCMOS^TMPROGRAMMIERBARE OP-VERSTÄRKER MIT NIEDRIGER LEISTUNG

• Drift der Eingangsoffsetspannung ... Typischerweise 0,1 µV/Monat, einschließlich der ersten 30 Tage
• Großer Versorgungsspannungsbereich über den angegebenen Temperaturbereich:
  • 0°C bis 70°C ...3 V bis 16 V
  • –40°C bis 85°C ...4 V bis 16 V
  • –55°C bis 125°C ...5 V bis 16 V
• Single-Supply-Betrieb
• Der Gleichtakt-Eingangsspannungsbereich reicht bis unter die negative Schiene (C-Suffix- und I-Suffix-Typen)

• Wenig Lärm ...25 nV/√Hz Typischerweise bei f = 1 kHz (High-Bias-Modus)
• Der Ausgangsspannungsbereich umfasst die negative Schiene
• Hohe Eingangsimpedanz...10¹²Ω Typ
• ESD-Schutzschaltung
• Paketoption mit kleinem Umriss, auch als Band und Rolle erhältlich
• Integrierte Latch-up-Immunität

Beschreibung

Der Operationsverstärker TLC271 kombiniert eine große Auswahl an Eingangs-Offset-Spannungsstufen mit geringer Offset-Spannungsdrift und hoher Eingangsimpedanz.Darüber hinaus bietet der TLC271 einen Bias-Select-Modus, der es dem Benutzer ermöglicht, die beste Kombination aus Verlustleistung und Wechselstromleistung für eine bestimmte Anwendung auszuwählen.Diese Geräte verwenden Silizium-Gate-LinCMOS von Texas Instruments^TMTechnologie, die eine Offset-Spannungsstabilität bietet, die weit über die Stabilität herkömmlicher Metall-Gate-Prozesse hinausgeht.

Mit der Bias-Select-Option können diese kostengünstigen Geräte so programmiert werden, dass sie ein breites Spektrum an Anwendungen abdecken, die bisher BiFET-, NFET- oder Bipolar-Technologie erforderten.Es stehen drei Offset-Spannungsklassen zur Verfügung (C-Suffix- und I-Suffix-Typen), die vom kostengünstigen TLC271 (10 mV) bis zur Low-Offset-Version TLC271B (2 mV) reichen.Die extrem hohe Eingangsimpedanz und die niedrigen Ruheströme in Verbindung mit einer guten Gleichtaktunterdrückung und Versorgungsspannungsunterdrückung machen diese Geräte zu einer guten Wahl für neue Designs auf dem neuesten Stand der Technik sowie für die Aufrüstung bestehender Designs.

Im Allgemeinen sind viele Funktionen der Bipolartechnologie in LinCMOS verfügbar^TMOperationsverstärker, ohne die Leistungseinbußen der bipolaren Technologie.Allgemeine Anwendungen wie Wandlerschnittstellen, analoge Berechnungen, Verstärkerblöcke, aktive Filter und Signalpufferung lassen sich mit dem TLC271 problemlos entwerfen.Die Geräte verfügen außerdem über einen Niederspannungs-Einzelversorgungsbetrieb, wodurch sie ideal für entfernte und unzugängliche batteriebetriebene Anwendungen geeignet sind.Der Gleichtakt-Eingangsspannungsbereich umfasst die negative Schiene.

Es steht eine breite Palette an Verpackungsoptionen zur Verfügung, darunter Versionen mit kleinem Umriss und Chipträgerversionen für Systemanwendungen mit hoher Dichte.

Die Ein- und Ausgänge des Geräts sind so ausgelegt, dass sie Stoßströmen von –100 mA standhalten, ohne dass es zu einem Latch-Up kommt.

Der TLC271 verfügt über interne ESD-Schutzschaltungen, die Funktionsausfälle bei Spannungen von bis zu 2000 V verhindern, wie gemäß MIL-STD-883C, Methode 3015.2 getestet;Bei der Handhabung dieser Geräte ist jedoch Vorsicht geboten, da die Einwirkung von ESD zu einer Verschlechterung der parametrischen Leistung des Geräts führen kann.

Die Geräte mit C-Suffix sind für den Betrieb von 0 °C bis 70 °C ausgelegt.Die I-Suffix-Geräte sind für den Betrieb von – 40 °C bis 85 °C ausgelegt.Die M-Suffix-Geräte sind für den Betrieb im gesamten militärischen Temperaturbereich von – 55 °C bis 125 °C ausgelegt.

absolute Höchstwerte über der Betriebstemperatur der freien Luft (sofern nicht anders angegeben)†

Versorgungsspannung, V_DD(siehe Anmerkung 1) .................................................18 V

Differenzeingangsspannung, V_AUSWEIS(siehe Anmerkung 2) .........................................±V_DD

Eingangsspannungsbereich, V_ICH(beliebige Eingabe) .........................................– 0,3 V bis V_DD

Eingangsstrom, I_ICH..............................................................±5mA

Ausgangsstrom, I_Ö...........................................................±30 mA

Dauer des Kurzschlussstroms bei (oder weniger) 25 °C (siehe Hinweis 3)......................Unbegrenzt

Betriebstemperatur der freien Luft, T_A: C-Suffix...................................0°C bis 70°C

Ich suffixiere ..................................– 40°C bis 85°C

M-Suffix................................– 55°C bis 125°C

Lagertemperaturbereich .............................................– 65°C bis 150°C

Gehäusetemperatur für 60 Sekunden: FK-Paket......................................260°C

Leitungstemperatur 1,6 mm (1/16 Zoll) vom Gehäuse für 10 Sekunden: D- oder P-Paket............260°C Leitungstemperatur 1,6 mm (1/16 Zoll) vom Gehäuse für 60 Sekunden: JG-Paket...............300°C

† Belastungen, die über die unter „absolute Höchstwerte“ aufgeführten Werte hinausgehen, können zu dauerhaften Schäden am Gerät führen.Hierbei handelt es sich lediglich um Belastungswerte, und ein funktionsfähiger Betrieb des Geräts unter diesen oder anderen Bedingungen, die über die unter „empfohlenen Betriebsbedingungen“ angegebenen hinausgehen, ist nicht impliziert.Wenn das Gerät über einen längeren Zeitraum absoluten Maximalbedingungen ausgesetzt wird, kann dies die Zuverlässigkeit des Geräts beeinträchtigen.

ANMERKUNGEN:

1. Alle Spannungswerte, mit Ausnahme der Differenzspannungen, beziehen sich auf die Netzwerkerde.

2. Differenzspannungen liegen bei IN+ gegenüber IN–.

3. Der Ausgang kann mit einer der beiden Versorgungen kurzgeschlossen sein.Temperatur und/oder Versorgungsspannungen müssen begrenzt werden, um sicherzustellen, dass die maximale Verlustleistung nicht überschritten wird (siehe Abschnitt „Anwendung“).
