SI9978DW-E3 IC-Komponenten Konfigurierbare elektronische Chipplatine mit H-Brückentreiber
ic programmer circuit
,programmable audio chip
Konfigurierbarer H-Bridge-Treiber
MERKMALE
• H-Brücken- oder Dual-Halbbrücken-Betrieb
• 20- bis 40-V-Versorgung
• Statischer (Gleichstrom-)Betrieb
• Querleitungsgeschützt
• Derzeitige Begrenzung
• Unterspannungsverriegelung
• ESD-geschützt
• Fehlerausgang
BESCHREIBUNG
Der Si9978DW ist ein integrierter Treiber für eine n-Kanal-MOSFET-H-Brücke.
Die Modussteuerung ermöglicht den Betrieb entweder als vollständiger H-Brückentreiber oder als zwei unabhängige Halbbrücken.Die DIR/PWM-Eingangskonfiguration ermöglicht die einfache Implementierung von Vorzeichen-/Größen- oder Gegenphasen-PWM-Antriebsschemata für vollständige H-Brücken.
Schmitt-Trigger an den Eingängen sorgen für Logiksignalkompatibilität und Hysterese für eine erhöhte Störfestigkeit.Ein interner Niederspannungsregler ermöglicht die direkte Versorgung des Geräts mit einer Netzspannung von 20 bis 40 Volt.Alle n-Kanal-Gates werden direkt von niederohmigen Ausgängen angesteuert.
Durch die Hinzufügung eines externen Kondensators pro Halbbrücke können interne Schaltkreise den Pegel sowohl der Stromversorgung als auch des Logiksignals für die High-Side-n-Kanal-Gate-Treiber verschieben.
Interne Ladungspumpen ersetzen den Leckstrom, der in den High-Side-Treiberschaltungen verloren geht, um einen „statischen“ (Gleichstrom-)Betrieb in jedem Ausgangszustand zu gewährleisten.
Zu den Schutzfunktionen gehören eine Unterspannungssperre, eine Querleitungsverhinderungslogik und Überstromüberwachungen.

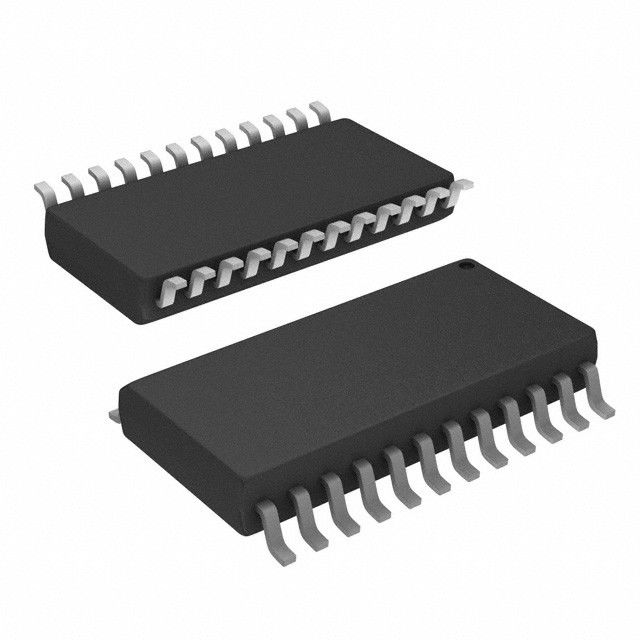

Der Si9978DW ist im 24-Pin-Wide-Body-SOIC-Gehäuse (Oberflächenmontage) erhältlich, das für den Betrieb im industriellen Temperaturbereich (-40 bis +85 °C) ausgelegt ist.
LAGERLISTE
| 2SD1975-P | 3000 | PANASONIC | 15+ | TO-3PL |
| 2N5551G | 3000 | AN | 16+ | TO-92 |
| ADA4938-1ACPZ | 2450 | ANZEIGE | 16+ | LFCSP |
| BC858B | 12000 | 15+ | SOT-23 | |
| 30CPF04 | 1020 | IR | 16+ | TO-247 |
| 3224G-1-103E | 3000 | BOURNS | 15+ | SMD |
| AT91SAM9G45B-CU | 2500 | ATMEL | 14+ | BGA |
| 74HCT4051D | 7500 | 15+ | SOP | |
| CAT706SVI-GT3 | 1380 | AN | 15+ | SOP-8 |
| AT91M40800-33AU | 2500 | ATMEL | 14+ | QFP100 |
| 50WQ10FNTRPBF | 1200 | IR | 15+ | TO-252 |
| 74HCT08PW | 7500 | 16+ | TSSOP | |
| DS1629S+T | 5880 | MAXIME | 16+ | SOP-8 |
| 1N4148W-7-F | 9000 | DIODEN | 15+ | SOD123 |
| HR601680 | 1520 | HANRUN | 13+ | SOP |
| FDN302P | 2200 | FSC | 13+ | SOT-23 |
| CD4013BCN | 1640 | FSC | 13+ | TAUCHEN |
| 2SD1415A | 3000 | TOSHIBA | 16+ | TO-220F |
| DS32ELX0124SQE | 4710 | NSC | 13+ | LLP48 |
| HEF4541BT | 1520 | 15+ | SOP | |
| 4N37 | 3000 | FSC | 14+ | DIP-6 |
| ADS1251U | 2000 | TI | 16+ | SOP-8 |
| IKW40N120H3 | 1780 | 16+ | TO-247 | |
| 74HCT244D | 7500 | 15+ | SOP | |
| CPC5622A | 4075 | CLARE | 14+ | SSOP-32 |
| DIT4096IPW | 8220 | TI | 16+ | TSSOP28 |
| AT24C256C-SSHL-T | 2300 | ATMEL | 16+ | SOP |
| DSPIC33FJ128GP306-I/PT | 3720 | MIKROCHIP | 16+ | QFP |
| CA3140EZ | 1380 | INTERSIL | 15+ | TAUCHEN |
| ADA4899-1YCPZ | 2450 | ANZEIGE | 15+ | LFCSP8 |
