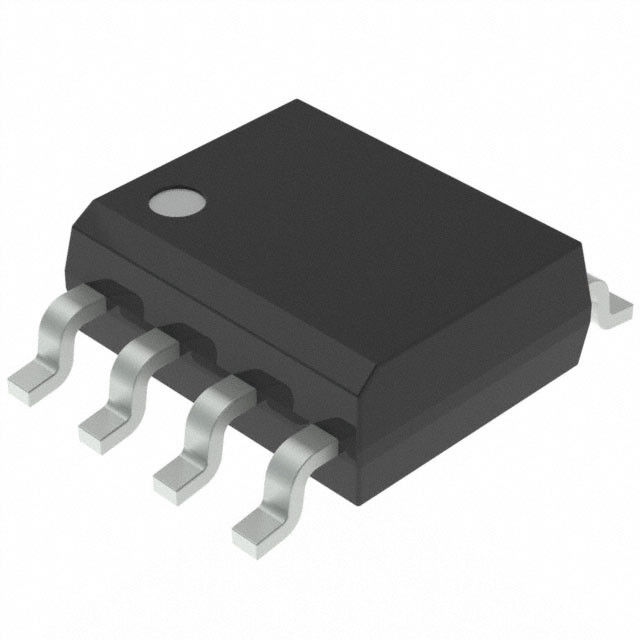

AT24C64CN-SH-T Programmierbare IC-Chips, programmierbare Leiterplatte
ic programmer circuit
,programmable audio chip
2-Draht-Seriell-EEPROM 32K (4096 x 8) 64K (8192 x 8)
AT24C32C AT24C64C
Merkmale
• Niederspannungs- und Standardspannungsbetrieb
– 1,8 (VCC = 1,8 bis 5,5 V)
• Intern organisiert 4096 x 8, 8192 x 8
• Serielle 2-Draht-Schnittstelle
• Schmitt-Trigger, gefilterte Eingänge zur Rauschunterdrückung
• Bidirektionales Datenübertragungsprotokoll
• 1 MHz (5,0 V) und 400 KHz (1,8 V-Kompatibilität)
• Schreibschutz-Pin für Hardware-Datenschutz
• 32-Byte-Seitenschreibmodus (Teilseitenschreibvorgänge zulässig)
• Selbstgesteuerter Schreibzyklus (maximal 5 ms)
• Hohe Zuverlässigkeit
– Ausdauer: 1 Million Schreibzyklen
– Datenaufbewahrung: 100 Jahre
• Bleifreie/Halogenfreie Geräte
• 8-poliges PDIP, 8-poliges JEDEC SOIC, 8-poliges Ultra Lead Frame Land Grid Array (ULA), 8-poliges TSSOP, 8-poliges Ultra Thin Mini-MAP (MLP2x3) und 8-Kugel-dBGA2-Gehäuse.
• Matrizenverkäufe: Waffelform, Waffelpackung und gebumpte Waffeln
Beschreibung
Der AT24C32C/64C bietet 32.768/65.536 Bit seriellen elektrisch löschbaren und programmierbaren Nur-Lese-Speicher (EEPROM), organisiert als 4096/8192 Wörter mit jeweils 8 Bit.Die Kaskadierungsfunktion des Geräts ermöglicht es bis zu 8 Geräten, einen gemeinsamen 2-Draht-Bus zu teilen.Das Gerät ist für den Einsatz in vielen industriellen und kommerziellen Anwendungen optimiert, bei denen ein Betrieb mit geringem Stromverbrauch und niedriger Spannung unerlässlich ist.
Der AT24C32C/64C ist als platzsparendes 8-Leiter-PDIP, 8-Leiter-JEDEC-SOIC, 8-Leiter-Ultra-Lead-Frame-Land-Grid-Array (ULA), 8-Leiter-TSSOP, 8-Leiter-Ultra-Thin-Mini-MAP (MLP2x3) und erhältlich , 8-Ball-dBGA2-Gehäuse und der Zugriff erfolgt über eine serielle 2-Draht-Schnittstelle.Darüber hinaus ist die gesamte Familie in der 1,8-V-Version (1,8 bis 5,5 V) erhältlich.
Blockdiagramm
