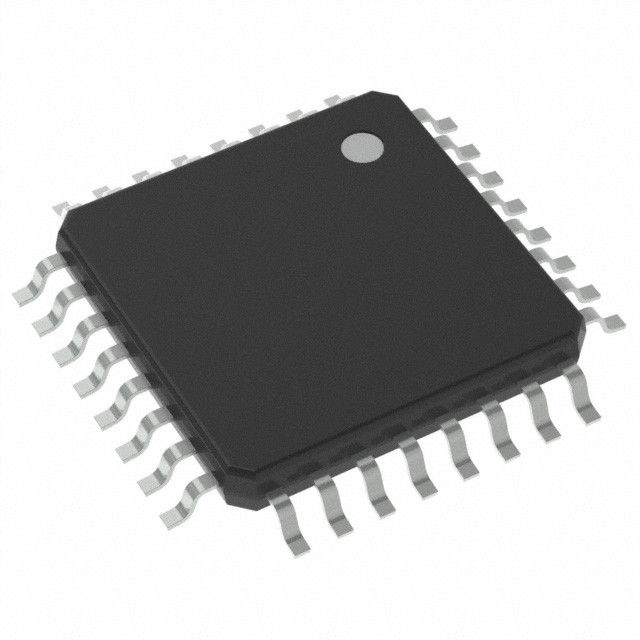

ATMEGA8-16AU Programmierbare IC-Chips, systeminterner programmierbarer Flash
ic programmer circuit
,programmable audio chip
8-Bit mit 8K Bytes systemintern programmierbarem Flash
ATmega8 ATmega8L
Merkmale
• Leistungsstarker AVR® 8-Bit-Mikrocontroller mit geringem Stromverbrauch
• Erweiterte RISC-Architektur
– 130 leistungsstarke Anweisungen
– Ausführung mit den meisten Einzeltaktzyklen
– 32 x 8 Allzweck-Arbeitsregister
– Vollständig statischer Betrieb
– Bis zu 16 MIPS Durchsatz bei 16 MHz
– On-Chip-2-Zyklus-Multiplikator
• Nichtflüchtige Programm- und Datenspeicher
– 8 KB selbstprogrammierbarer Flash im System. Lebensdauer: 10.000 Schreib-/Löschzyklen
– Optionaler Boot-Code-Abschnitt mit unabhängigen Sperrbits, In-System-Programmierung durch On-Chip
Echter Lese-während-Schreibvorgang des Boot-Programms
– 512 Bytes EEPROM-Ausdauer: 100.000 Schreib-/Löschzyklen
– 1K Byte interner SRAM
– Programmiersperre für Softwaresicherheit
• Peripheriefunktionen
– Zwei 8-Bit-Timer/Zähler mit separatem Prescaler, ein Vergleichsmodus
– Ein 16-Bit-Timer/Zähler mit separatem Vorteiler, Vergleichsmodus und Erfassungsmodus
– Echtzeitzähler mit separatem Oszillator
– Drei PWM-Kanäle
– 8-Kanal-ADC im TQFP- und QFN/MLF-Gehäuse, acht Kanäle, 10-Bit-Genauigkeit
– 6-Kanal-ADC im PDIP-Gehäuse, acht Kanäle, 10-Bit-Genauigkeit
– Byteorientierte serielle Zweidrahtschnittstelle
– Programmierbarer serieller USART
– Serielle Master/Slave-SPI-Schnittstelle
– Programmierbarer Watchdog-Timer mit separatem On-Chip-Oszillator
– On-Chip-Analogkomparator
• Spezielle Mikrocontroller-Funktionen
– Power-on Reset und programmierbare Brown-out-Erkennung
– Intern kalibrierter RC-Oszillator
– Externe und interne Interruptquellen
– Fünf Schlafmodi: Leerlauf, ADC-Rauschunterdrückung, Energiesparmodus, Ausschalten und Standby
• E/A und Pakete
– 23 programmierbare I/O-Leitungen
– 28-Pin-PDIP, 32-Pin-TQFP und 32-Pad-QFN/MLF
• Betriebsspannungen
– 2,7 – 5,5 V (ATmega8L)
– 4,5 - 5,5 V (ATmega8)
• Geschwindigkeitsstufen
– 0 - 8 MHz (ATmega8L)
– 0 - 16 MHz (ATmega8)
• Stromverbrauch bei 4 MHz, 3 V, 25 °C
– Aktiv: 3,6 mA
– Ruhemodus: 1,0 mA
– Power-Down-Modus: 0,5 µA
Überblick
Der ATmega8 ist ein CMOS-8-Bit-Mikrocontroller mit geringem Stromverbrauch, der auf der AVR-RISC-Architektur basiert.Durch die Ausführung leistungsstarker Anweisungen in einem einzigen Taktzyklus erreicht der ATmega8 Durchsätze von nahezu 1 MIPS pro MHz, sodass der Systementwickler den Stromverbrauch im Verhältnis zur Verarbeitungsgeschwindigkeit optimieren kann.
Pin-Konfigurationen
