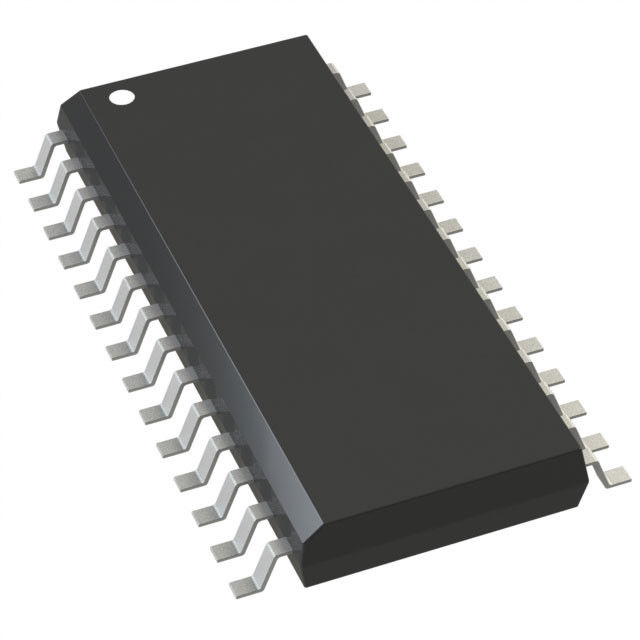

PIC16F876AI/SO 28/40-poliger Enhanced FLASH-Mikrocontroller mit integriertem Halbleiter
programming ic chips
,programmable audio chip
PIC16F876AI/SO 28/40-Pin-Enhanced-FLASH-Mikrocontroller mit integriertem Halbleiter
GERÄTEÜBERSICHT
Dieses Dokument enthält gerätespezifische Informationen zu den folgenden Geräten:
• PIC16F873A
• PIC16F874A
• PIC16F876A
• PIC16F877A
PIC16F873A/876A-Geräte sind nur in 28-Pin-Gehäusen erhältlich, während PIC16F874A/877A-Geräte in 40-Pin- und 44-Pin-Gehäusen erhältlich sind.Alle Geräte der PIC16F87XA-Familie haben eine gemeinsame Architektur mit den folgenden Unterschieden:
• Die PIC16F873A und PIC16F874A verfügen über die Hälfte des gesamten On-Chip-Speichers der PIC16F876A und PIC16F877A
• Die 28-Pin-Geräte verfügen über drei I/O-Ports, während die 40/44-Pin-Geräte über fünf verfügen
• Die 28-Pin-Geräte haben vierzehn Interrupts, während die 40/44-Pin-Geräte fünfzehn haben
• Die 28-Pin-Geräte verfügen über fünf A/D-Eingangskanäle, während die 40/44-Pin-Geräte über acht verfügen
• Der Parallel-Slave-Port ist nur auf den 40/44-Pin-Geräten implementiert
Die verfügbaren Funktionen sind in Tabelle 1-1 zusammengefasst.Blockdiagramme der Geräte PIC16F873A/876A und PIC16F874A/877A sind in Abbildung 1-1 bzw. Abbildung 1-2 dargestellt.Die Pinbelegungen für diese Gerätefamilien sind in Tabelle 1-2 und Tabelle 1-3 aufgeführt.
