NCP1200P60G Programmierbare IC-Chips für den PWM-Strommodus-Controller
programming ic chips
,ic programmer circuit
NCP1200P60G PWM Current-Mode Controller lineare integrierte Schaltkreise digitale integrierte Schaltkreise

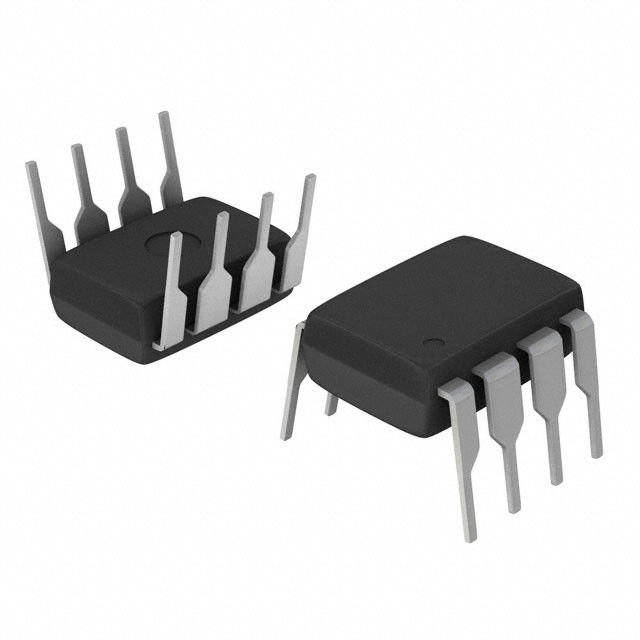

Der NCP1200 ist im SOIC-8- oder PDIP-8-Gehäuse untergebracht und stellt einen großen Schritt hin zu ultrakompakten Schaltnetzteilen dar.Aufgrund eines neuartigen Konzepts ermöglicht die Schaltung die Implementierung eines vollständigen Offline-Batterieladegeräts oder eines Standby-SMPS mit wenigen externen Komponenten.Darüber hinaus ermöglicht ein integrierter Kurzschlussschutz am Ausgang dem Entwickler den Bau eines äußerst kostengünstigen AC-DC-Wandadapters mit einem vereinfachten Rückkopplungsschema.
Mit einer internen Struktur, die mit festen 40 kHz, 60 kHz oder 100 kHz arbeitet, treibt der Controller Schaltgeräte mit niedriger Gate-Ladung wie einen IGBT oder einen MOSFET an und benötigt daher eine sehr geringe Betriebsleistung.Aufgrund der Strommodussteuerung vereinfacht der NCP1200 das Design zuverlässiger und kostengünstiger Offline-Wandler mit extrem geringer Schallerzeugung und inhärenter Impuls-für-Impuls-Steuerung erheblich.
Wenn der aktuelle Sollwert unter einen bestimmten Wert fällt, z. B. wenn der Ausgangsleistungsbedarf sinkt, wechselt der IC automatisch in den Skip-Cycle-Modus und bietet einen hervorragenden Wirkungsgrad bei geringer Last.Da dies bei niedrigem Spitzenstrom geschieht, treten keine akustischen Geräusche auf.
Schließlich versorgt sich der IC selbst über die Gleichstromschiene, sodass keine Hilfswicklung erforderlich ist.Diese Funktion stellt den Betrieb bei niedriger Ausgangsspannung oder Kurzschlüssen sicher.
Merkmale
• Kein Hilfswicklungsbetrieb
• Interner Ausgangskurzschlussschutz
• Extrem niedrige Leerlauf-Standbyleistung
• Strommodus mit Skip-Cycle-Funktion
• Interne Vorderkantenausblendung
• 250 mA Spitzenstrom-Quelle/Senke
• Intern feste Frequenz bei 40 kHz, 60 kHz und 100 kHz
• Direkter Optokoppler-Anschluss
• Integriertes Frequenzjittering für geringere elektromagnetische Störungen
• SPICE-Modelle für TRANsient- und AC-Analyse verfügbar
• Interne Temperaturabschaltung
• Pb-freie Pakete sind verfügbar
