Neue u. ursprüngliche 5 Kanal-Fahrer/Regler für Auto Mini Disk BA5813FM-E2
electronic chip board
,electronic components ic
5 Kanal-Fahrer/Regler für Auto Mini Disk
BA5813FM
Beschreibung
Das BA5813FM ist ein Fahrer mit 5 Kanälen einschließlich einen 4 Fahrer des Kanals BTL und einen 1 umschaltbaren Lokführer des Kanals und Regler für Autoanwendungen. Das Vcc in vor trennend und Kriegsgefangen kann das Einheit morepower leistungsfähig machen.
Eigenschaften
1) Breite Dynamikwerte (4.0V typisch an PreVcc=8V, an PowVcc=5V)
2) Die ladende Ausgangsspannung ist durch den Spannungsregelungsanschluß justierbar.
3) Variable Reglereinbauten
4) Thermische geschlossene Stromkreiseinbauten
5) Kleines Oberflächenbergenergiepaket HSOP-M28
Anwendungen
MD
Maß (Einheiten: Millimeter)

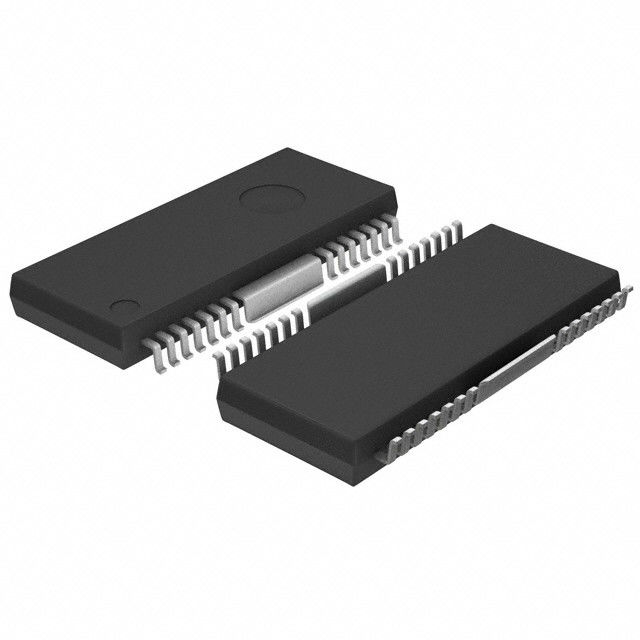

HSOP-M28
Absolute Maximalleistungen (Ta=25˚C)
| Parameter | Symbol | Grenzen | Einheit |
| Stromversorgungsspannung | PREVcc, POWVcc | 13,5 | V |
| Verlustleistung | PD | 2,2 | W |
| Betriebstemperaturbereich | Topr | – 40 | +85 | ˚C |
| Lagertemperaturbereich | Tstg | – 55 | +150 | ˚C |
Herabsetzen: ˚C 17.6mV/für Operation über Ta=25˚C.
Auf weniger als 3% (Prozentsatz besetzt durch kupferne Folie), 70mm 70mm, t=1.6mm, Glasepoxidmontage.
Garantierte Betriebsbereiche (Ta=25˚C)
| Parameter | Symbol | Min. | Art. | Maximum. | Einheit |
| Stromversorgungsspannung | PREVcc | 4,3 | -- | 13,2 | V |
| POWVcc | 4,3 | -- | PREVcc | V |
Anwendungsstromkreis
